江淮瑞风商务车换过正时带后经常会出现共振声的车型主要休现在装配了DOHC双顶置凸轮电控汽油发动机车型，涉及到的发动机具体型号有韩国G4JS 2.4 L电控汽油发动机、国产HFG 4GA1 2.4 L电控汽油发动机和RFC 4GA32.0 L电控汽油发动机。

    对于瑞风商务车换过正时带后会出现共振声的具体表现为：发动机起动着机后，在怠速状态下几乎感觉不到车身有共振但随着发动机转速的升高，车身共振声越来越明显，尤其发动机达到2 500 r/min以上时共振声尤其明显，手握换挡杆手柄时有明显的振手感觉。当发动机出现共振现象后发动机故障指示灯一般并不会点亮，用故障检测仪也检测不出故障所在，因此常令维修人员束手无策。

江淮瑞风（2. 4L HFC4GA1）发动机正时链条拆卸方法

    那么。为何采用这几款双顶置凸轮电控汽油发动机的瑞风商务车换过正时带后会出现这类现象呢？关键问题是很多维修人员对发动机的内部机械结构不了解，在装配过程中没有注意造成的。虽然在换正时带拆装过程中，每步细节也都注意观察了．也基本按照操作流程去做了，所有的正时记号也是对的，最终还是会出现这类故障。想彻底弄清故障原因，还得从这几款发动机的内部结构谈起。一般的汽油发动机凸轮轴的布置形式大致分为3种形式，即上置、中置和下置，在电控汽油发动机中既有单凸轮轴发动机又有双凸轮轴发动机，现在汽车普遍采用双顶置凸轮轴发动机，以便于正时带的布置与传递。江淮瑞风商务车的汽油机中现在普遍采用的是双凸轮轴发动机，其发动机内部机械结构中比普通的汽油电控发动机增加了2个平衡轴，即左、右平衡轴，以此维持发动机在工作时的平衡性，确保发动机工作的稳定。故该类发动机有2根正时齿形带，即A带和B带，右平衡轴由B带(图1)传动，而左平衡轴则由机油泵（从动齿轮）正时齿轮传动，机油泵正时齿轮由A带(图2)传动。该类发动机正时记号共有5个点，其中曲轴正时齿轮信号盘有个缺口所对应一个正时记号点、机油泵正时齿轮上有个圆白点记号对应一个正时记号点、右平衡轴正时齿轮上有个圆白点对应一个正时记号点(图1)，而左、右凸轮轴（进、排气凸轮轴1正时齿轮记号2个点则对应于气门室罩盖上的箭头(图2)。需要注意的是，该系列发动机曲轴正时齿轮共有2个，其中一个位于曲轴信号盘的内侧，由正时B带传递至右平衡轴，而信号盘外侧的正时齿轮由正时A带传递给机油泵、左平衡轴及进排气凸轮轴。

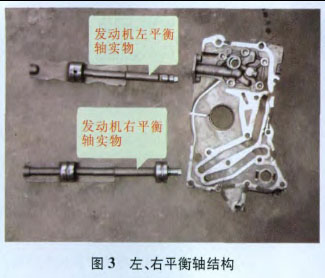

    在瑞风商务车DOHG双顶置凸轮电控汽油发动机中，左、右平衡轴的结构如图3所示．左、右平衡轴均为椭圆形，其中一面为扁平状，另一面为椭圆形；左平衡轴在气缸体内侧有1道轴颈，而右平衡轴在气缸体内侧则有2道轴颈，左、右平衡轴前端均有螺孔，便于用螺栓固定齿轮；右平衡轴正时齿轮内侧及机油泵从动齿轮内侧均带有圆形方槽，用于平衡轴的定位。

    正因为发动机左、右平衡轴的结构如此，所以左、右平衡轴在发动机工作过程中就会出现一个重心问题，平衡轴椭圆形一面朝下，即平衡轴的重心朝下，反之则平衡轴的重心朝上；通过机油泵的分解图及平衡轴的结构可以看出，机油泵主动齿轮为21齿．从动齿轮为14齿，在机油泵正时齿轮每旋转2圈(720°)时，左平衡轴的方位会改变1次，即左平衡轴的椭圆形重心会朝上和朝下各1次，因此当左平衡轴正时齿轮处于正时记号位置时，左平衡轴就会处于两种状态（或两种方位）加果维修人员把握不当，安装正时带时左、右平衡轴就不会在一个平衡状态，发动机工作时便会产生共振声。
