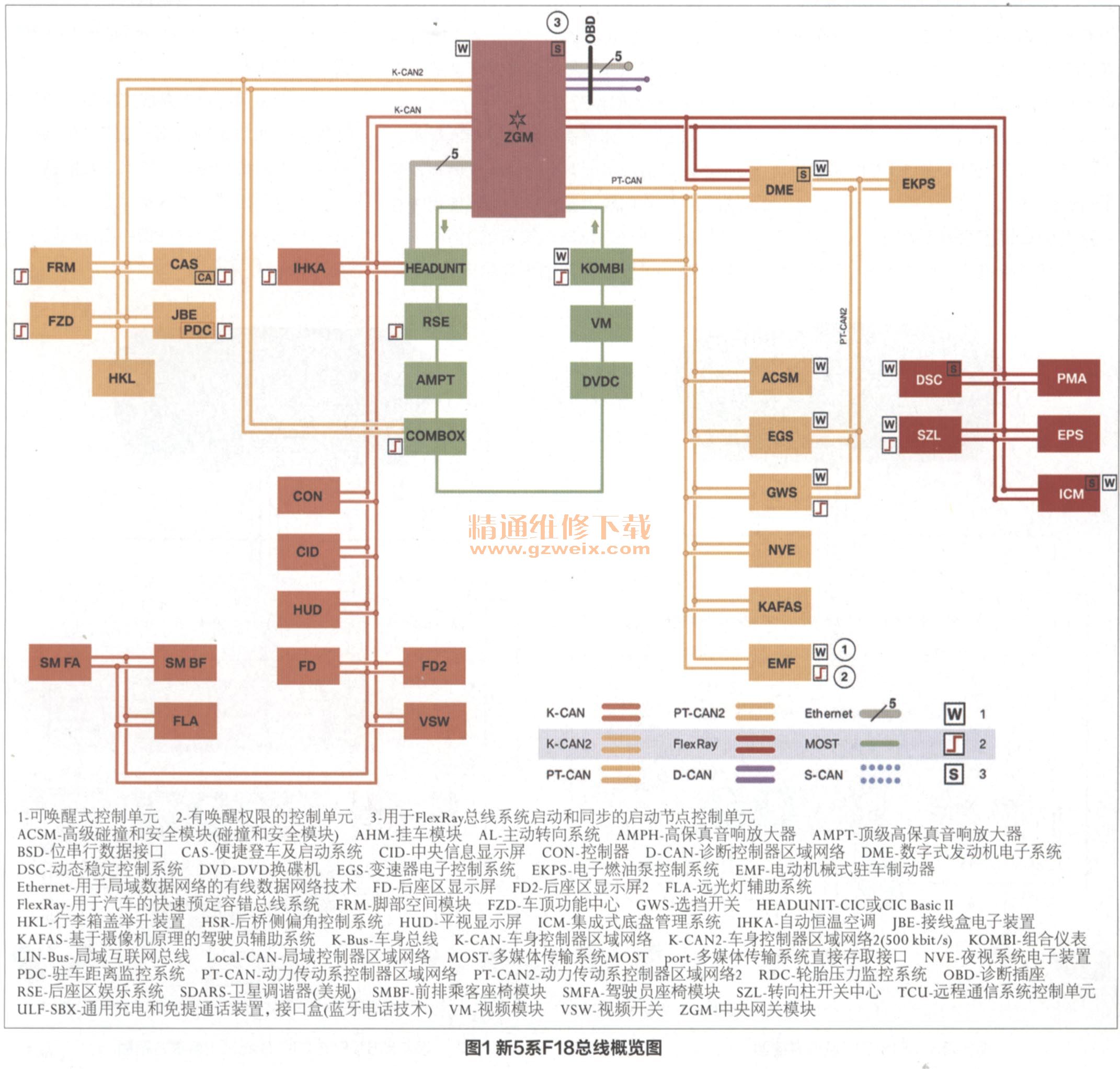

信息和通信系统在2011款宝马新5系F18上具有非常重要的作用。信息和通信系统采用了源自新宝马7系F01的先进技术，为驾驶员在信息娱乐系统方面提供了很大的选择。图1为2011款宝马新5系F18总线概览。

一、主控单元
1．车辆信息计算机（CIC）
    在带有导航系统Professional（SA609）的宝马1系和3系车型系列上首次安装了CIC主控单元。现在F18中也使用了车辆通信计算机CCC的这款后续开发产品，其外形如图2所示。主控单元将数据存储在一个80GB的大容量硬盘上，为驾驶员提供了很多新的选择。

    在音响系统方面新增了音乐收藏夹功能，可将音乐文件转换（转换压缩）或复制到硬盘的音乐收藏夹内。由于存储在CIC专用硬盘上，因此可以随时快速读取这些音乐文件，最多可选择3700个音乐文件（12GB）。通过改进底板实现了音乐播放器（SA 6NF）的扩展连接，同时，通过该装置可连接并播放移动电话音乐播放器中的音乐曲目，这些音乐曲目便捷的菜单导航和播放可以通过Drive系统进行控制。

    2011款宝马新5系F18 CIC系统方框图如图3所示。

2．基本型车辆信息计算机II
基本型车辆信息计算机II（不带导航系统的标准配置）是基本型车辆信息计算机（CIC Basic）的下一代主控单元。CICBasicII的系统功能和配置与CIC Basic相同，只是CIC Basic II不再包含可由宝马售后服务部门更换的部件，一旦出现故障必须整体更换。

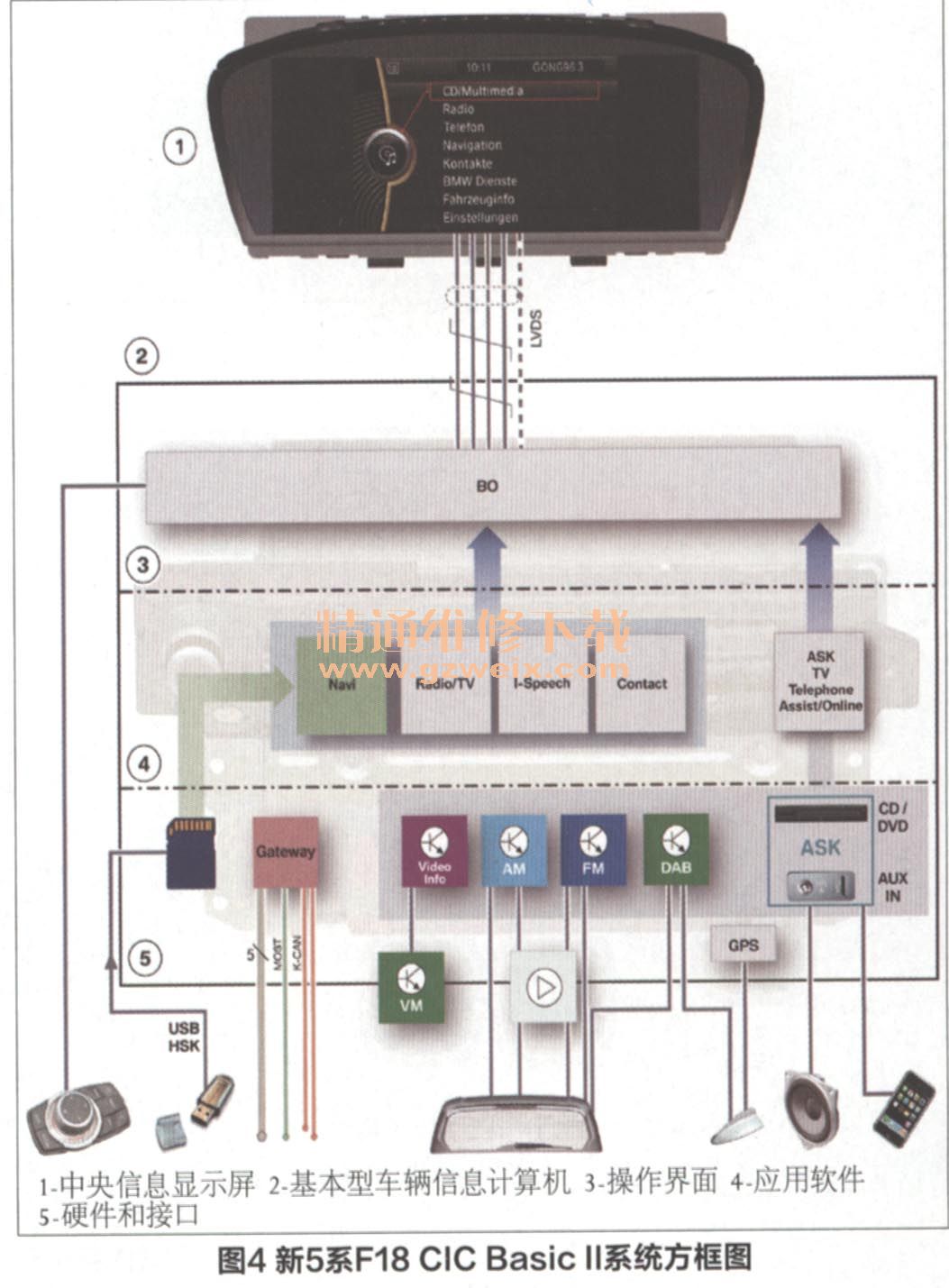

    新5系F18 CIC BasicII系统方框图如图4所示。

二、扬声器系统
    宝马新5系F18提供3个质量等级的扬声器系统，分别是：①立体声音响系统（用于标准配置）；②高保真扬声器系统（SA 676） ;③顶级高保真音响系统Professional（SA 677）。

    在此，立体声音响系统是标准配置。根据市场情况可能有所不同，立体声音响系统不用附加放大器控制，而是使用主控单元的扬声器输出端。该系统由6个扬声器组成，这些扬声器由主控单元的4个声道控制。

    高保真音响系统装有带数字均衡器的8声道放大器，但是高保真音响系统只使用其中的7个声道。低音扬声器位于前座椅下方，它们分别与侧门槛连接在一起，这样可以扩大播放低音所需的共振空间。根据国家规格可将主控单元CIC和CIC Basic与所有放大器／扬声器系统组合使用。

    在高保真和顶级高保真音响系统中安装了用于高音和中音频带的独立扬声器。虽然高保真音响系统和顶级高保真音响系统Professional扬声器的直径相同，但功率却不同。两种扬声器使用不同的材料生产隔膜、线圈和磁铁。

    顶级高保真音响系统支持多声道格式播放，可通过CIC驱动器或6碟DVD换碟机播放多声道音频格式。高保真音响系统由12个扬声器组成，顶级高保真音响系统由16个扬声器组成，分别使用不同的附加音响放大器。

1．立体声音响系统
    图7为立体声音响系统的扬声器。所有扬声器都由安装在主控单元内的放大器以4x25W的功率-5C动。
