三、自动空调自诊断系统故障的诊断方法
对奥迪A4、A4L系列轿车全自动空调自诊断系统进行故障诊断必备的条件是：
①所有熔丝均应正常；
②蓄电池电压正常；
③ 开点火开关或发动机正在运转（转速应低于3000/min）时。

（一）全自动空调自诊断插头的正确连接
    奥迪A4、A4L系列轿车全自动空调控制系统的实际维修工作中，当采用大众公司规定设备—车辆诊断、测量和信息系统VAS 5051来进行故障诊断时，自诊断插头正确连接方法如图1所示。
①果要对多个汽车系统进行自诊断，则必要时可使用附加的适配接头VAS 6017。
②只要车辆系统测试仪发送一个请求信息，涉及的车辆控制单元回复信息或用某个通道（1或2）发出信息，VAS 6017上安装的LED灯就会亮起。

（二）全自动空调自诊断系统的进入方法

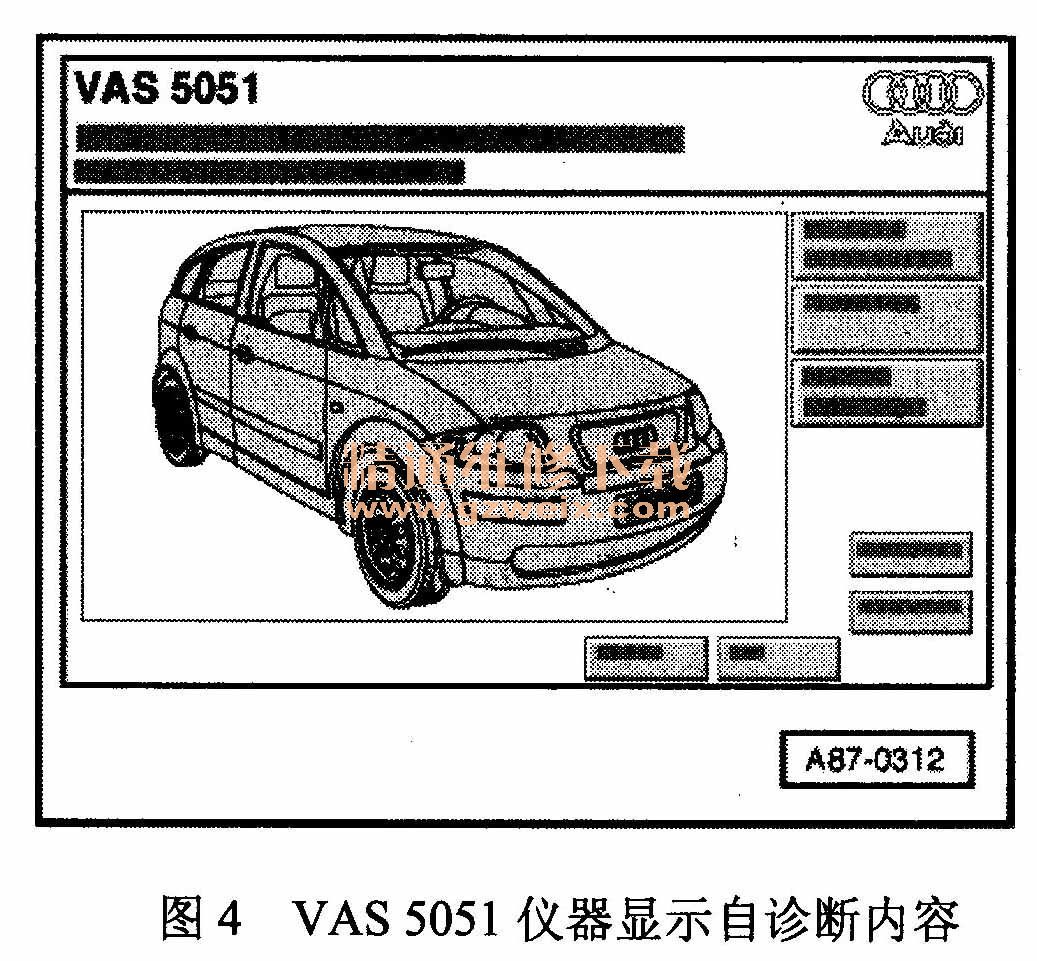

    ①在VAS 5051上选择功能“车辆自诊断”时，使VAS 5051的显示器上显示自诊断内容如图4所示。
具体到实际测试，维修人员可以根据自己所使用的设备选择相应功能进行操作。

    ②选择车辆系统“08一空调／暖风电子装置”。VAS 5051的显示器上显示如图2所示的内容。
    ④ 如果在VAS 5051显示屏的显示区1中显示“车辆系统不存在”，如图5所示则检查：

·按照电路图检测至操作与显示单元E87（暖风）的供电；
·检查从16芯诊断插座至操作与显示单元E87（暖风）的导线连接。
    ④如果在自诊断过程中出现一个故障或VAS 5051和操作与显示单元E87（暖风）之间的数据交换中断，VAS 5051的显示屏上也会出现显示“诊断总线有故障，，和对可能的故障原因的说明。则应进行如下的操作：
·在VAS 5051显示屏上选择功能“打印”就可打印输出当前的屏幕显示；
·在VAS 5051显示屏上选择功能“帮助”就会显示可能的故障原因。

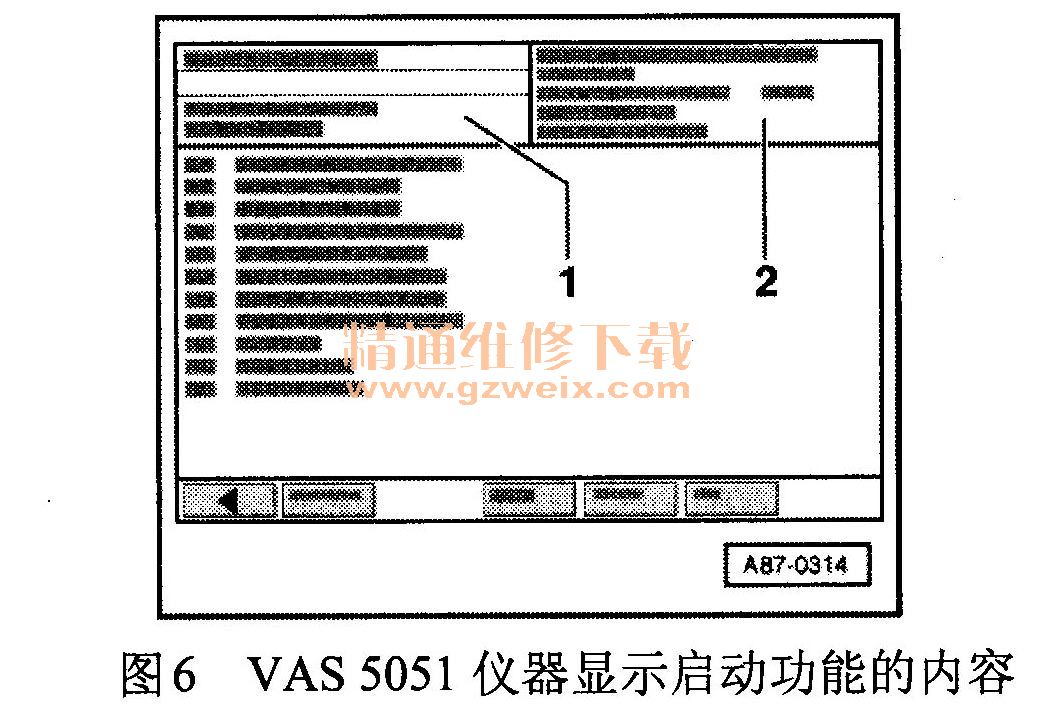

    ⑤按下VAS 5051显示屏上图示的按钮可以在程序中前进或返回（箭头按钮）或者可以切换功能，如图6所示。进一步就可以通过VAS 5051的显示屏启动所需要的功能了。

（三）全自动空调自诊断系统的进入说明

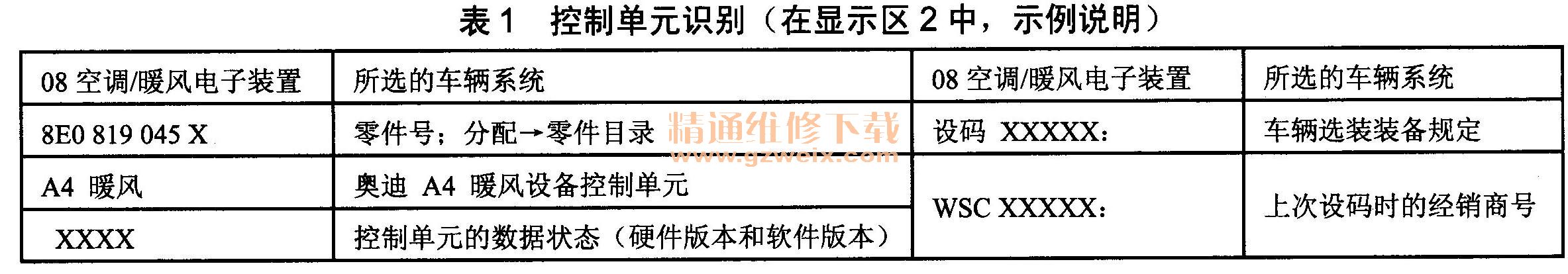

    奥迪A4、A4L系列轿车全自动空调自诊断系统在显示区2中，控制单元识别示例说明如表1所列，供使用时参考。

    1．安装零件号索引“D”
    从2003年款车型开始，大众奥迪系列轿车将逐渐安装零件号从索引“D”起（软件版本“XX 15”以上）的操作与显示单元E87。在这些E87中，乘员区温度调节设定相对较冷。
    对于采用汽油直喷（FSI）技术的4缸发动机车辆，只允许安装零件号从索引“D”起的操作与显示单元E87。

2，运行模式
    如果操作与显示单元E87暖风）在打开点火开关后自动进入运行模式“Off'，并且在点火开关接通的情况下只能够设定运行模式“Def”（其他设置不可能），那么检查点火钥匙的配合。如果点火开关用该汽车没有启用的钥匙打开过，或者仪表板中的控制单元没有通过舒适／便利功能CAN总线发送钥匙密码，则E87的功能被限定在该运行模式。

3．底盘编号
    由操作与显示单元E87（暖风）存储通过舒适／便利功能CAN总线传送的底盘编号。如果E87己经在其他车辆中安装过一次，E87（暖风）就会识别出并存储故障“控制单元错误底盘编号”。如果显示该故障，可通过功能“匹配”删除旧底盘编号。
4．安装硬件／软件版本
    对于采用了选装装备如驻车暖风的车辆，只允许安装硬件／软件版本“XX 12”以上的操作与显示单元。

（四）全自动空调自诊断系统故障记录的查询方法
1．自诊断系统故障记录
    ①如果安装了一个新的操作及显示单元E87（暖风）并在安装后没有进行基本设定，那么故障“基本设定未进行”在故障存储器中显示。
    ②如果操作与显示单元E87（暖风）在打开点火开关后自动进入运行模式“Off”并且在点火开关接通的情况下只能够设定运行模式“Def”（其他设置不可能），那么点火开关用该车辆没有启用的钥匙打开过或者仪表板中的控制单元未通过舒适／便利功能CAN总线发送钥匙密码。

    2．故障记录的查询步骤
    ①将车辆诊断、测量和信息系统VAS 5051用诊断导线VAS 505111在点火开关关闭时连接到车辆的16芯诊断插座上，并用地址代码“08”选择“空调／暖风电子装置”，使VAS 5051的显示器上显示如图10-6所示的内容。
    ②选择功能“02一查询故障记忆”。 VAS 5051的显示器上显示如图7所示的内容。显示区内容说明如下：

        VAS 5051的显示器上显示区1中，显示己存储故障的数量。
        VAS 5051的显示器上显示区2中，显示已存储故障的故障代码、故障位置和故障类型。
    ③单击←按钮重新返回选择菜单。
    3．故障记录的查询说明
    ①没有识别到故障。如果没有识别到故障并且对暖风设备有投诉（例如对加热功率不满意或者新鲜空气风扇转速不规则），则应进行如下的操作：
读取测量值块（功能08）；
进行作动器诊断（功能03）；

·检测加热功率。
②如果已识别到故障，则应进行如下的操作：
·排除故障；
·查询故障记忆（功能02）；
·删除故障记忆（功能05）；
·检测E87（暖风）或组合仪表设码；
·进行基本设定（功能04）；
·查询故障存储器的故障记忆（功能02）并在必要时排除显示的故障，删除故障存储器故障记忆（功能05），然后再次执行该过程；
·退出输出（功能06）。
