五、自动空调系统执行元件故障的诊断与修理
奥迪A4，A4L系列轿车全自动空调控制系统中各个执行元件在车上的安装位置较分散，空调控制和调节部件在发动机舱内；空调控制和调节部件在驾驶室内。
（一）全自动空调控制系统故障诊断时应注意的问题
①作动器诊断只有当发动机转速低于3000r/min及车速小于5 km/h时才有可能进行。
②如有必要可多次重复作动器诊断。
③作动器的功能异常被存储在故障存储器中。
④作动器诊断期间，调节装置和E87（暖风）显示屏关闭。只在功能“单元测试”过程中控制E87（暖风）显示器的各单元。
⑤在选择“作动器诊断”功能后，暖风装置的伺服马达由E87（暖风）控制运转到一个预定的位置。因此在作动器诊断过程不需要一直等到伺服马达达到一个规定的位置。
（二）全自动空调控制系统执行元件诊断测试功能的进入方法
①在点火开关关闭时，用诊断导线将车辆诊断、测量和信息系统VAS 5051连接到车辆的16芯诊断插座上，打开点火开关。
②通过地址代码“08”选择空调／暖风电子装置；
③打开仪表板出风口；
④查询故障存储器的故障记忆，使VAS 5051的显示器上显示故障记忆的内容，如图8所示；
⑤选择功能“03-作动器诊断”，使VAS 5051的显示器上显示作动器诊断的内容，如图9所示。显示区内容说明如下：
·在显示区1：可以看到目前正在控制哪个作动器（例如第一个作动器正在测试中）；
·在显示区2：依次列出已经受控的或正在受控的作动器。正受控的作动器显示在最下面一行。
⑥按下→按钮可以转换到下一个部件。
（三）全自动空调控制系统VAS 5051诊断工具的使用说明
①单击←按钮重新返回选择菜单。
②作动器诊断可以通过按下C按钮取消。
③结束作动器诊断后读取故障存储器的故障记忆。
④取消作动器诊断后读取故障存储器的故障记忆～（显示分组002）。
（四）全自动空调控制系统新鲜空气鼓风机V2故障的诊断与修理
奥迪A4、A4L系列轿车全自动空调控制系统新鲜空气鼓风机V2的标准功能及故障排除方法如表41所列。
（五）全自动空调控制系统左、右侧温度风门伺服马达V158，V159故障的诊断与修理

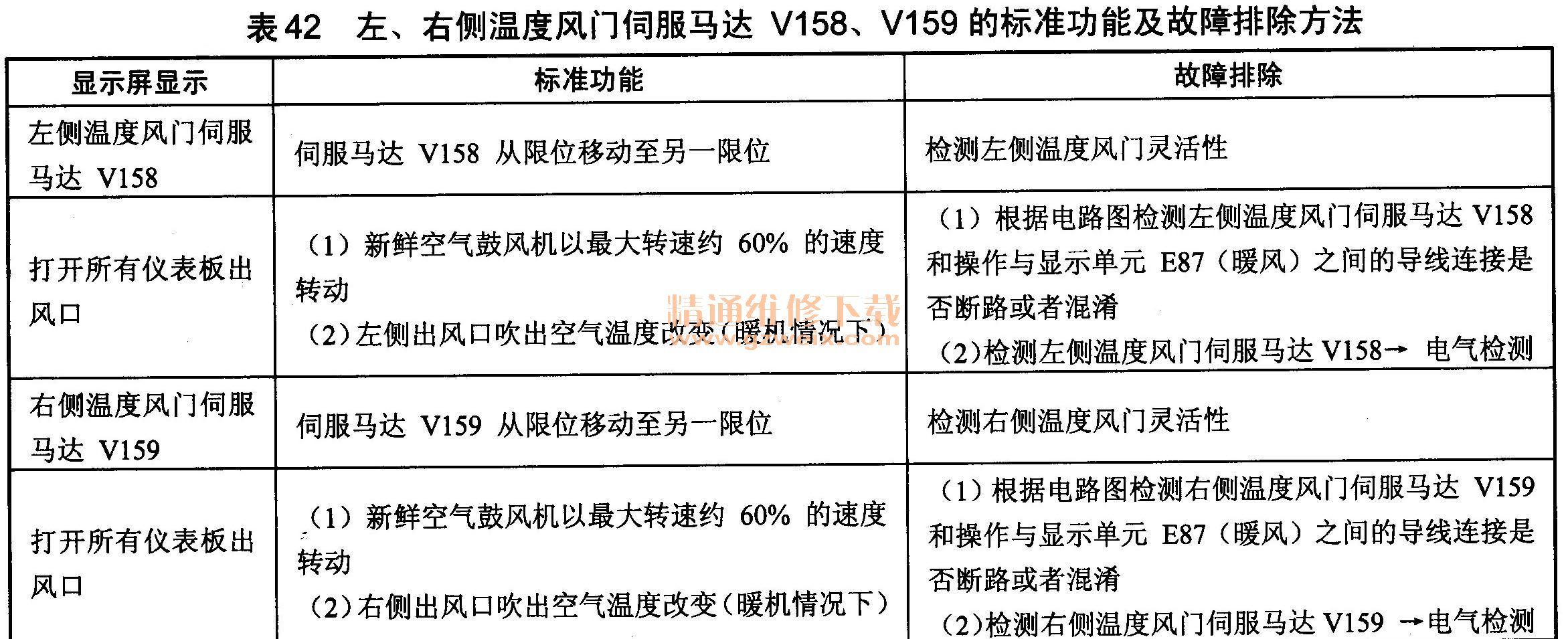

奥迪A4、A4L系列轿车全自动空调控制系统左、右侧温度风门伺服马达V158、V159的标准功能及故障排除方法如表42所列。
（六）全自动空调控制系统中央风门伺服马达V70、除霜风门伺服马达V107故障的诊断与修理
奥迪A4、A4L系列轿车全自动空调控制系统中央风门伺服马达V70、除霜风门伺服马达V107的标准功能及故障排除方法如表43所列。
（七）全自动空调控制系统速滞压力风门伺服马达V71故障的诊断与修理
奥迪A4、A4L系列轿车全自动空调控制系统速滞压力风门伺服马达V71的标准功能及故障排除方法如表44所列。
备注：（1） 伺服马达只安装在左置方向盘车辆中，对速滞压力／新鲜空气风门进行控制。
（2）右置方向盘车辆中没有安装该伺服马达。如果在右置方向盘车辆中显示有该伺服马达，检测E87（暖风）的设码＝＞读取测量值块（显示分组019）。
（八）全自动空调控制系统空气内循环风门伺服马达V113故障的诊断与修理
奥迪A4、A4L系列轿车全自动空调控制系统空气内循环风门伺服马达V113的标准功能及故障排除方法如表45所列。
备注：（1）在左置方向盘车辆中，伺服马达V113只控制空气内循环风门，速滞压力／新鲜空气风门由伺服马达V71控制。
（2）在右置方向盘车辆中，空气内循环风门伺服马达V113控制空气内循环风门和新鲜空气风门。这些车辆中没有速滞压力风门和伺服马达V71。
（九）全自动空调控制系统可加热后窗玻璃Z1故障的诊断与修理
奥迪A4、A4L系列轿车全自动空调控制系统可加热后窗玻璃Z1的标准功能及故障排除方法如表46所列。
备注：（1）作动器诊断期间，可以用万用表VA.G 1715检测用于可加热后窗玻璃的E87（暖风）接通功能。如果将电流钳放置在连接可加热式后窗玻璃Z1的E87（暖风）的正极导线上，并选择万用表功能“通过电流钳测量电流”，显示从0A变化至大于7A。
（2）如果作动器“可加热后窗玻璃”之后显示“可加热风挡玻璃”，检测操作与显示单元E87（暖风）的设码。目前没有提供可加热风挡玻璃，但是在E87（暖风）中设置了这种可能，将来可以通过可能的设码控制作动器诊断的输出端。
（十）全自动空调控制系统可加热风挡玻璃Z2故障的诊断与修理
奥迪A4、A4L系列轿车全自动空调控制系统可加热风挡玻璃Z2的标准功能及故障排除方法如表47所列。
备注：（1）在没有可加热风挡玻璃的车辆中，如要启动作动器，检测操作与显示单元E87（暖风）设码。
只有当乘员区温度不高于40℃时，作动器诊断中才能启动E87（暖风）风挡玻璃加热。如果温度过高，故障读取装置显示屏会显示“功能不明或者目前不能执行”。
（2）控制单元J505的接通功能可通过例如万用表VA.G 1715检测。如果将电流钳放置在连接可加热风挡玻璃Z2的控制单元J505正极导线上，并选择万用表功能“通过电流钳测量电流”，显示从0A变化至大于7A。
（3）可加热风挡玻璃功能～读取测量值块，显示分组015。
（十一）全自动空调控制系统可加热驾驶员坐椅Z6故障的诊断与修理

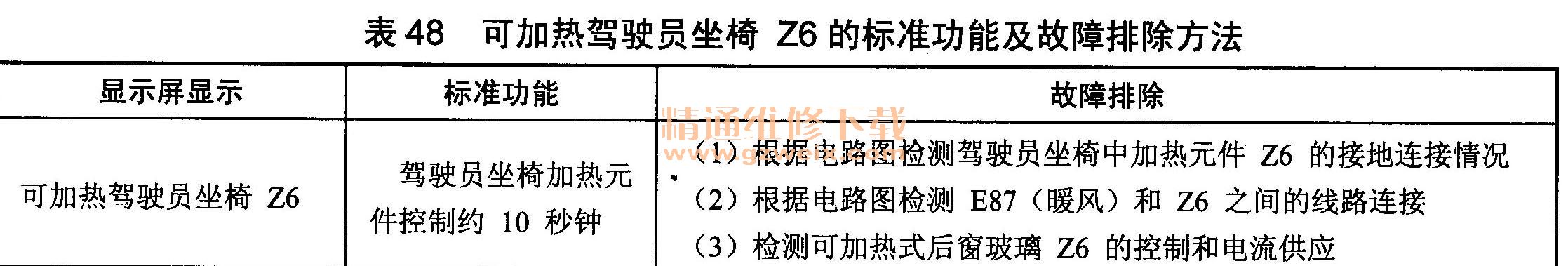

奥迪A4、A4L系列轿车全自动空调控制系统可加热驾驶员坐椅Z6的标准功能及故障排除方法如表48所列。
备注：（1）可加热坐椅只能通过装备坐椅加热电位计的操作与显示单元E87（暖风）完成（注意零件号和索引）。
（2）坐椅加热的接通功能可通过例如万用表VA.G 1715检测。如果将电流钳放在连接坐椅加热元件的正极导线上，并在万用表上选择功能“通过电流钳测量电流”，显示从0A变化至大于2 A。
（十二）全自动空调控制系统可加热副驾驶员坐椅Z8故障的诊断与修理

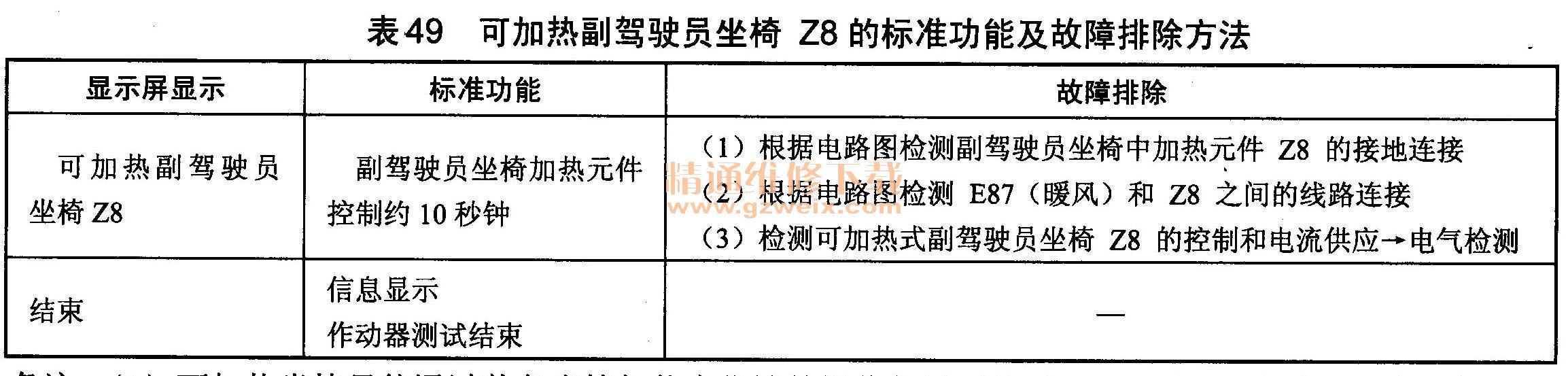

奥迪A4、A4L系列轿车全自动空调控制系统可加热副驾驶员坐椅Z8的标准功能及故障排除方法如表49所列。
备注：（1）可加热坐椅只能通过装备坐椅加热电位计的操作与显示单元E87（暖风）完成（注意零件号和索引）。
（2）坐椅加热的接通功能可通过例如万用表VA.G 1715检测。如果将电流钳放在连接坐椅加热元件的正极导线上，并在万用表上选择功能“通过电流钳测量电流”，显示从0A变化至大于2 A。
