六、自动空调系统的数据流测试及诊断数据
    奥迪A4、A4L系列轿车全自动空调控制系统自诊断系统设置的故障存储器，具有数据流存储功能，当全自动空调系统中某一部分出现异常时，控制电脑就将相应的故障信息存入存储器中。维修时只要将存储器中存储的数据流信息调出，然后根据相应的数据，去检查相应的部位或线路及元件，就可迅速将故障排除。

（一）全自动空调控制系统数据流的测试说明
    为了检测车速信号，接通点火开关之后至少将车辆以行车速度移动几米（超过5 km/h）。受控部件的安装位置参考本章相关部分。

（二）全自动空调控制系统数据流测试功能的进入方法
①在点火开关关闭时，用诊断导线将车辆诊断、测量和信息系统VAS 5051连接到车辆的16芯诊断插座上，接通点火开关或启动发动机。
②检查暖风设备是否接通。
③通过地址代码“08”选择空调／暖风电子装置。使VAS 5051的显示器上显示空调／暖风的相关内容，如图10所示。

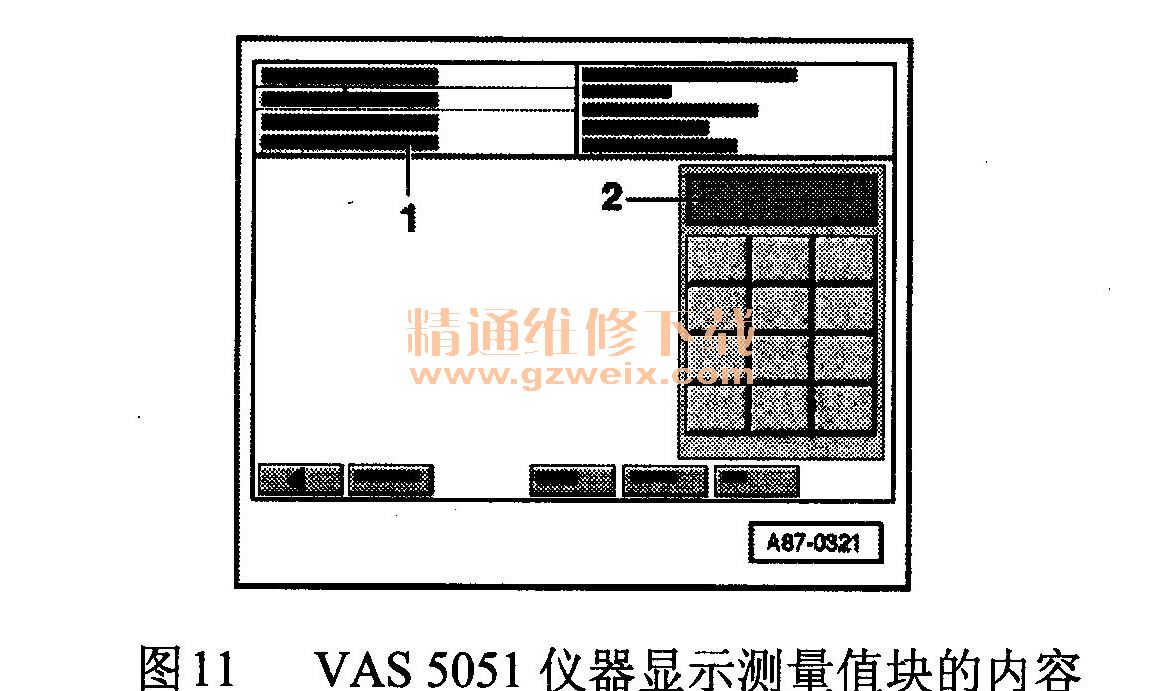

    ④查询故障存储器的故障记忆。选择功能“读取测量值块”，使VAS 5051的显示器上显示测量值块的内容，如图11所示。显示区内容说明如下：

    ·在显示区1里，要求输入一个显示分组号；
    ·在显示区2中显示一个输入键盘；
·通过显示区2中的输入键盘输入所需要的显示分组（例如为“显示分组号001 ”，输入，“001”或“01”）。

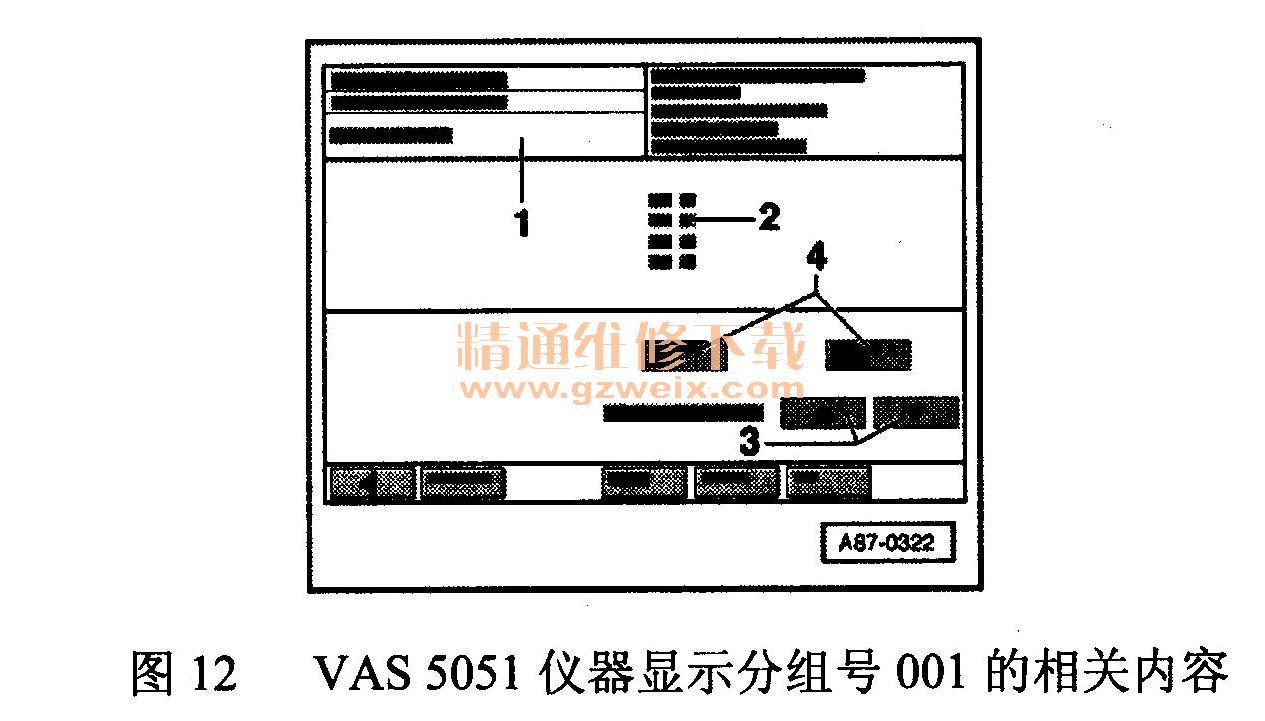

⑤按下Q按钮确认。使VAS 5051的显示器上显示分组号001相关的内容，如图12所示。显示区内容说明如下：

    ·显示区1中显示所选的显示分组；
    ·显示区2中显示四个显示区的数值；
    ·第一行中显示显示区，"1”的数值；
    ·在第二、第三和第四行中分别显示相应显示区的数值；
    ·如果一个显示区未设置，则相应的行里没有显示。
    ⑥按下按钮3可以切换到另一个显示分组。
    ⑦按下按钮4可以切换到另一个功能（例如从“读取测量值块”到“基本设定”并重新返回）。

（三）全自动空调控制系统数据流测试可选择的显示分组号

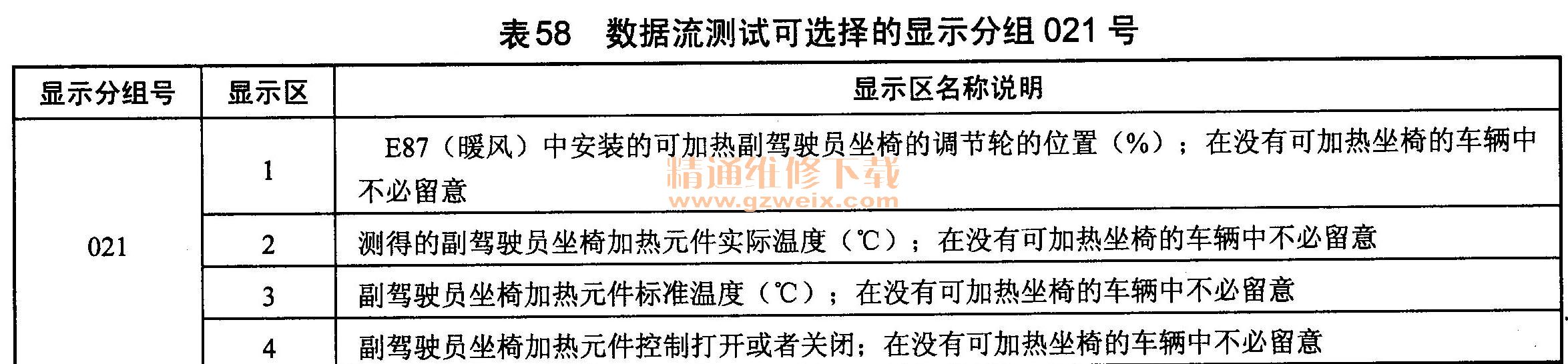

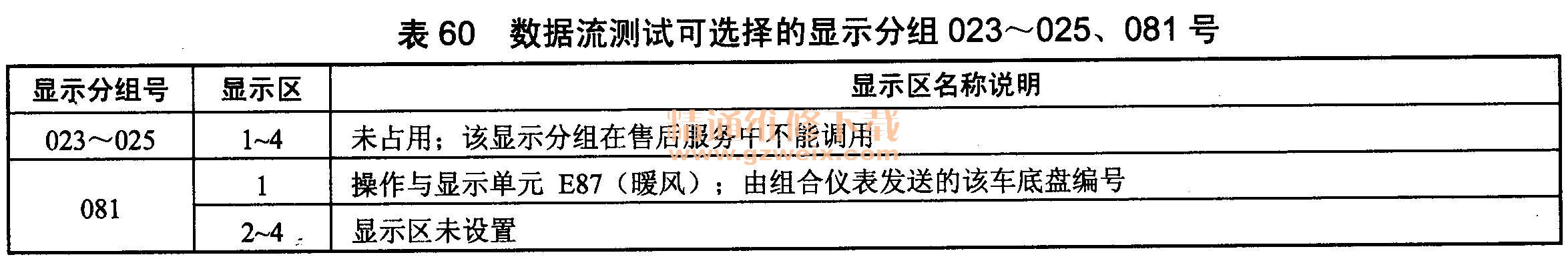

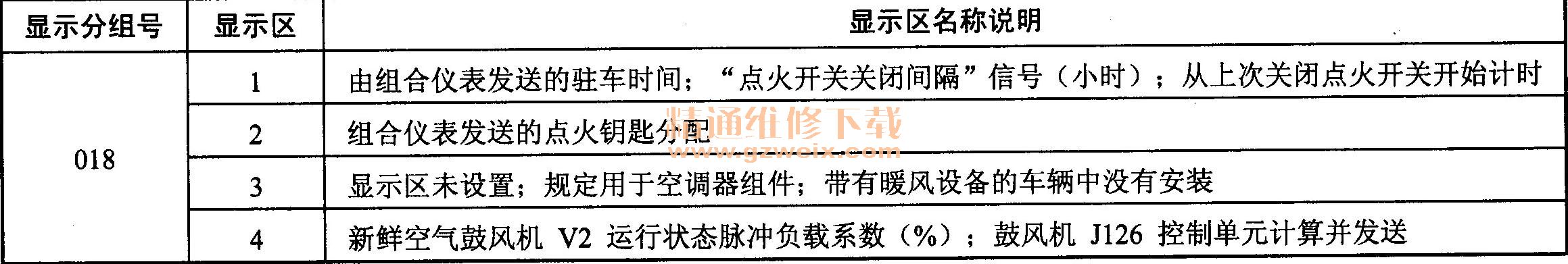

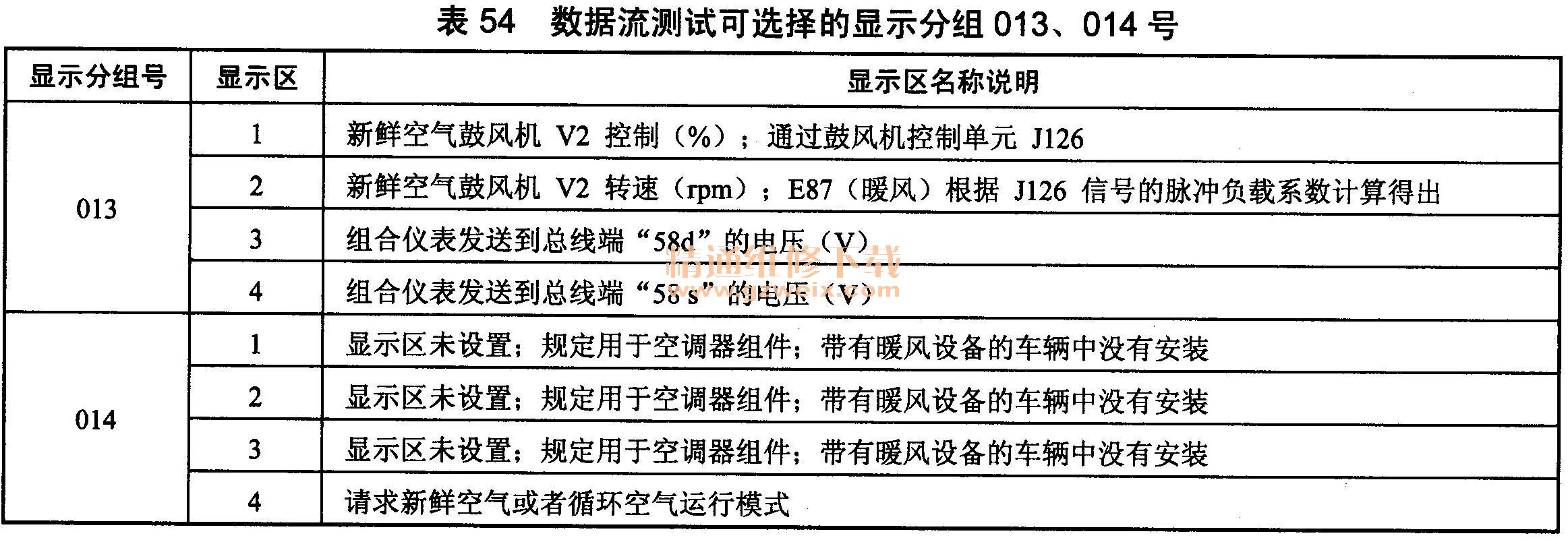

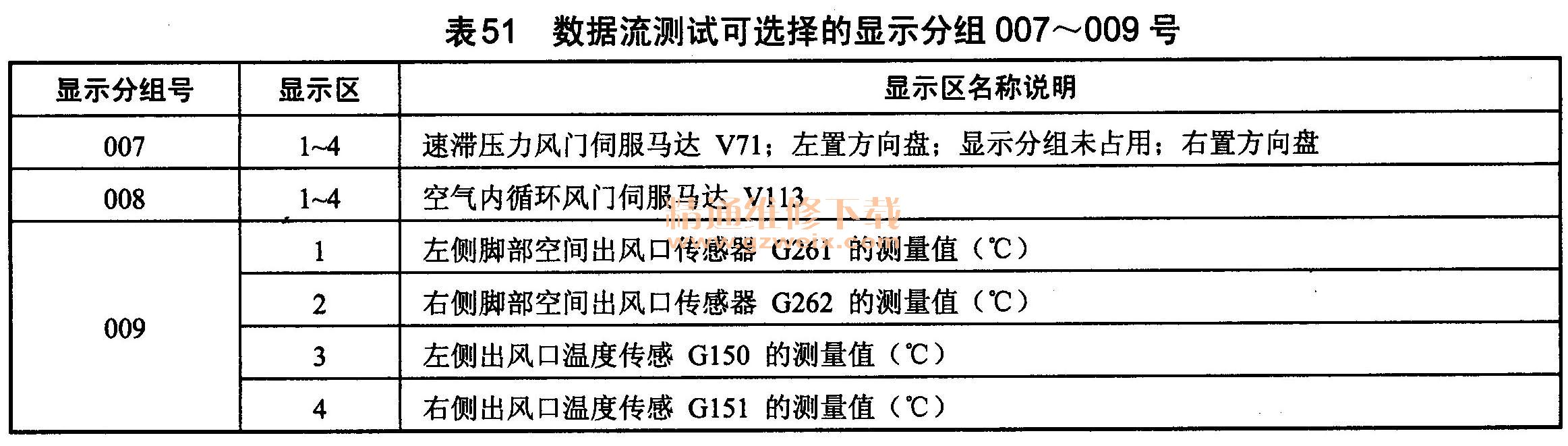

    奥迪A4，A4L系列轿车全自动空调控制系统自诊断系统设置的数据流测试，可选择的显示分组号如表50～表62所列。

（四）全自动空调控制系统数据流显示组003显示内容及诊断数据
    奥迪A4、A4L系列轿车全自动空调控制系统内数据流中，003号显示组用于反映左侧温度风门伺服马达V158的工作情况。
    1．显示组003显示内容及说明
    奥迪A4，A4L系列轿车全自动空调控制系统内数据流中，003号显示组显示内容及说明如表63所列。
数据流中003号显示组显示内容及说明" src="/article/UploadPic/2013-11/201311209555271745.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    2．显示内容说明
    ①如果显示区1中的反馈值小于5（短路）或者大于250（断路），进行电气检测。
    ②操作与显示单元E87（暖风）中规定的实际反馈值（目前在10～70或者190～245之间）用作伺服马达或风门限位的允许公差范围。
    ③如果在基本设定中发送了一个数值大于或者小于允许的适配值（适应值），则在故障存储器中记录故障“超出适配界限”并且在显示区3和4的测量值块中显示用于该伺服马达的替代值（目前下限为30，上限为220）。
    ④显示区3或者4中的显示值超出允许范围。
    ⑤如果在一个或者若干个伺服马达的集成式电位计上确定存在一个故障，则在这些温度风门伺服马达中，以出风口温度传感器的测量值进行控制。所有其他伺服马达在E87（暖风）出现故障时通过一个存储于其中的紧急程序进行控制（时间控制）。

（五）全自动空调控制系统数据流显示组004显示内容及诊断数据

    奥迪A4、A4L系列轿车全自动空调控制系统内数据流中，004号显示组用于反映右侧温度风门伺服马达V159的工作情况。004号显示组显示内容及说明如表64所列。
数据流中004号显示组显示内容及说明" src="/article/UploadPic/2013-11/201311209561355326.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

（六）全自动空调控制系统数据流显示组005显示内容及诊断数据
奥迪A4、A4L系列轿车全自动空调控制系统内数据流中，005号显示组用于反映除霜风门伺服马达V107的工作情况。
1．显示组005显示内容及说明
奥迪A4、A4L系列轿车全自动空调控制系统内数据流中，005号显示组显示内容及说明如表65所列。
数据流中005号显示组显示内容以及说明" src="/article/UploadPic/2013-11/201311209563156990.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

2．显示内容说明
①除霜风门目前即使在“除霜运行”中也不会完全打开，由此总是有一部分空气被分散至其他出风口。所以，作为上限标准反馈值显示145～160。
②参考显示组003。

（七）全自动空调控制系统数据流显示组006显示内容及诊断数据
奥迪A4、A4L系列轿车全自动空调控制系统内数据流中，006号显示组用于反映中央风门伺服马达V70的工作情况。

1．显示组006显示内容及说明

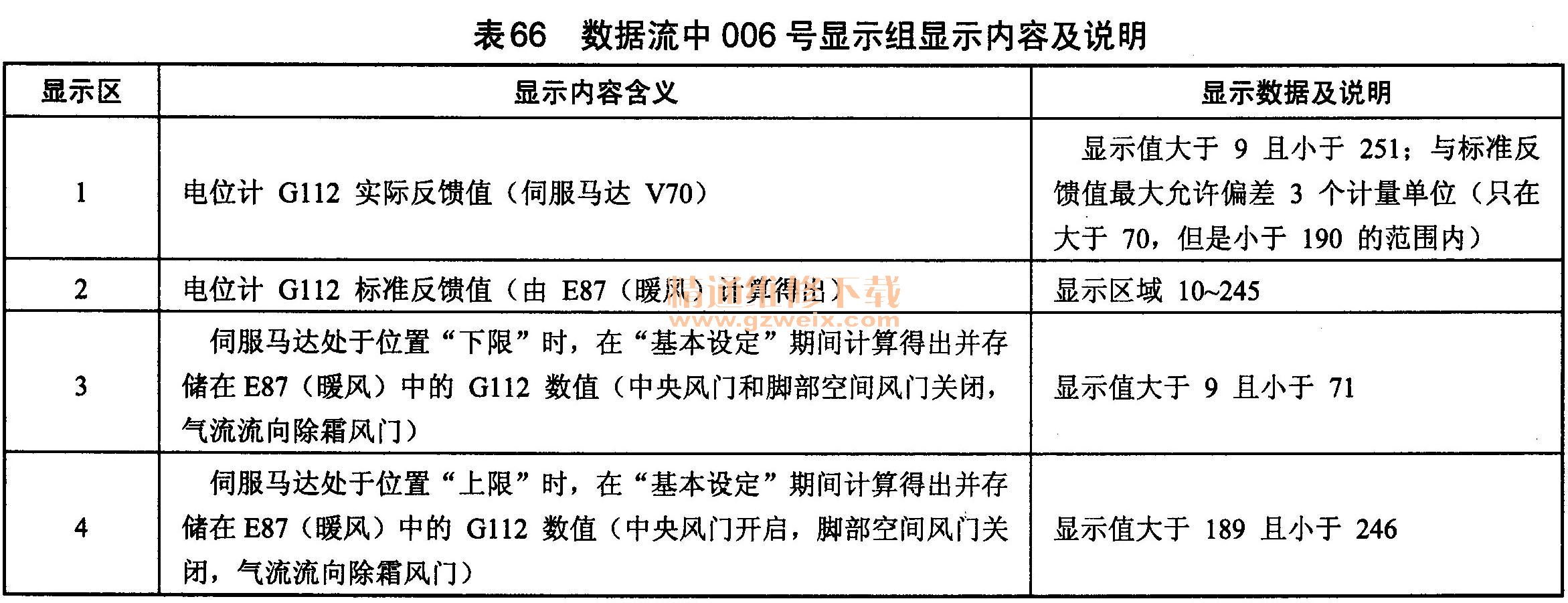

奥迪A4、A4L系列轿车全自动空调控制系统内数据流中，006号显示组显示内容及说明如表66所列。

2．显示内容说明
    根据伺服马达的位置，通过风门上的拨杆可调节以下暖风设备的运行状态（及所有相关设置）。
     ·脚部空间风门和中央风门关闭一除霜运行（空气流向风挡玻璃）。
     ·脚部空间风门打开，中央风门关闭一空气流入脚部空间（显示区1和2中的反馈值在110和150之间）。
     ·脚部空间风门关闭且中央风门打开～空气从组合仪表排风口吹出。

（八）全自动空调控制系统数据流显示组007显示内容及诊断数据
    奥迪A4、A4L系列轿车全自动空调控制系统内数据流中，007号显示组用于反映速滞压力风门伺服马达V71的工作情况。
    1．显示组007显示内容及说明
    奥迪A4、A4L系列轿车全自动空调控制系统内数据流中，007号显示组显示内容及说明如表67所列。

    2．显示内容说明
    ①速滞压力风门位置只能在车辆静止时进行作动器诊断情况下达到。
    ②该伺服马达只安装在左置方向盘车辆中，对速滞压力风门／新鲜空气风门进行控制。
    ③对于右置方向盘车辆来说，没有安装该伺服马达，因此不必留意该显示分组内容。新鲜空气风门在这些车辆中由伺服马达V113控制。
    ④根据伺服马达的位置，通过风门上的拨杆可调节以下暖风设备的运行状态及所有相关设置：
    ·速滞压力／新鲜空气风门关闭，空气内循环风门打开一循环空气运行模式；
    ·速滞压力／新鲜空气风门打开，空气内循环风门关闭一新鲜空气运行模式；
    ·速滞压力／新鲜空气风门部分关闭，空气内循环风门关闭；
    ·速滞空气运行（显示区1和2中的反馈值在110和150之间）。
    ⑤速滞空气运行中，速滞压力／新鲜空气风门的位置是通过程序控制的。根据车速、新鲜空气鼓风机转速、设定的和实际测得的温度及E87（暖风）已选运行模式，风门从大约80 km/h起关闭。在速滞空气运行中，速滞压力／新鲜空气风门不会完全关闭（它们始终保持打开，以便维持必要的送风能力）。
⑥其他说明请参考显示组003。

（九）全自动空调控制系统数据流显示组008显示内容及诊断数据
    奥迪A4、A4L系列轿车全自动空调控制系统内数据流中，008号显示组用于反映空气内循环风门伺服马达V113的工作情况。

    1.  008显示内容及说明
    奥迪A4、A4L系列轿车全自动空调控制系统内数据流中，008号显示组显示内容及说明如表68所列。
数据流中008号显示组显示内容及说明" src="/article/UploadPic/2013-11/201311209574293769.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    2．显示内容说明
    ①左置方向盘车辆中，伺服马达V113只控制空气内循环风门，速滞压力／新鲜空气风门由伺服马达V71控制。
    ②右置方向盘车辆中，空气内循环风门伺服马达V113控制空气内循环风门和新鲜空气风门。在这些车辆中没有安装伺服马达V71，因此新鲜空气风门不能替代速滞压力风门使用，从而也无法使用速滞空气运行模式。
③其他说明请参考显示组003。

（十）全自动空调控制系统数据流显示组009显示内容及诊断数据
    奥迪A4、A4L系列轿车全自动空调控制系统内数据流中，009号显示组用于反映左右侧脚部空间出风口温度传感器G261和G262测量值，左右侧出风口温度传感器G150和G151的工作情况。009号显示组显示内容及说明如表69所列。
数据流中009号显示组显示内容及说明" src="/article/UploadPic/2013-11/20131120958219105.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>
