传感器信号用于:
。DME控制(点火/喷油系统)
。启动发动机冷却液切断阀
。启动图谱控制式节温器
。启动发动机舱净化风扇
。检查机油温度传感器/机油温度
。空调控制
。诊断发动机冷却液切断阀
。交叉检查诊断
诊断发动机冷却液温度传感器:交叉检查诊断的目的是检查温度传感器是否正常工作。控制单元会对不同传感器的温度值进行比较,并检查这些温度值的合理性。
检查发动机冷却液温度传感器时,将对以下温度进行比较:
。发动机冷却液温度
。机油温度
。进气温度
。环境温度
步骤1:在点火装置关闭超过8h后,发动机启动时,对指定的温度值进行比较。温度值偏差不得超过特定的值(取决于关闭点火装置的时间)。如果偏差过大,则会设置疑似故障,但必须在步骤2中确认。
步骤2:如果在某一行程中,车辆以25km/h以上的速度总共行驶了45s,而该行程在发动机启动后的6min内发生,则会重复进行检查。如果可疑传感器的温度偏差不再这么严重,则会解除疑似故障且不会在故障记忆中输入故障。如果不是在启动发动机后的6min内驾驶车辆,则会解除疑似故障且不会在故障记忆中存储故障。
借助发动机冷却液温度传感器可检测以下故障原因:
。发动机冷却液温度传感器故障
。节温器/节温器壳密封件/节温器壳故障
。冷却系统中有空气
。机油温度传感器故障
。 DME中有故障
散热器出口冷却液温度传感器:散热器出口冷却液温度传感器位于散热器出口处的冷却液管上,朝向车身底部的发动机。温度信息将传送到DME控制单元。DME控制单元使用可靠的信号来控制热量管理系统。
传感器信号用于:
。启动冷却液散热风扇取决于冷却液温度和设定点发动机冷却液温度
。测试图谱控制式节温器/发动机冷却液切断阀的功能
。诊断
检查散热器出口冷却液温度传感器时,DME控制单元将对以下值进行比较:
。发动机冷却液温度
。进气温度传感器
散热器出口冷却液温度传感器可检测以下故障:
。散热器出口冷却液温度传感器故障
。发动机冷却液温度传感器故障
。发动机冷却液切断阀被卡住
。散热器进气口被盖住/严重受污
。进气温度传感器有故障
工作模式:热量管理系统受到多种不同的运行条件影响。因此,此处仅介绍最重要的条件。
。发动机的冷却液冷却系统设计成两个部分。这两部分由关闭的发动机冷却液切断阀隔开
。发动机运转时,冷却液不断通过机油热交换器
。除了冷却发动机的主要任务之外,冷却系统还用于加热/冷却变速器油。为此,集成了自动变速器油热交换器和齿轮热交换器
。只有适用于极其炎热的国家/地区的车辆才配有附加中央散热器

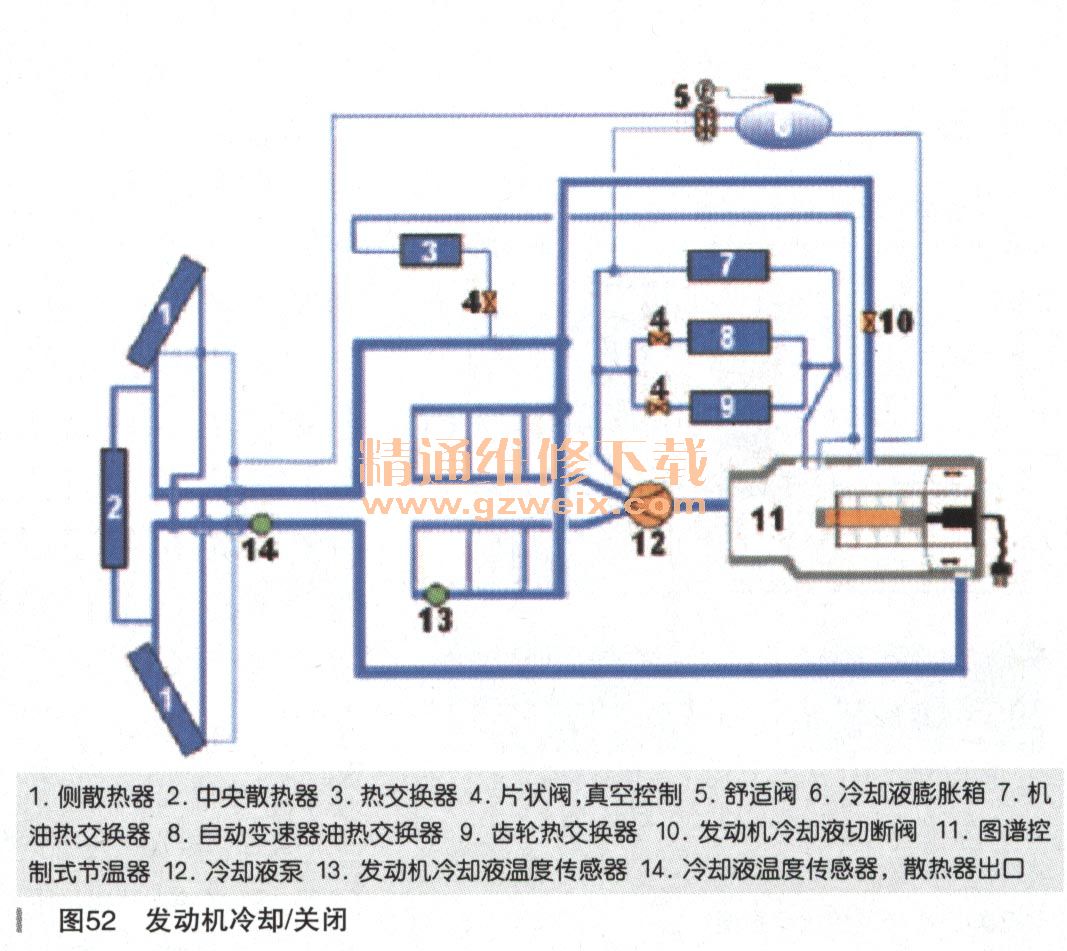

。所有电磁阀在断电时均打开,即,所有气动阀都被加压,并因此打开 第一个运行条件:发动机冷却/关闭,如图52所示。

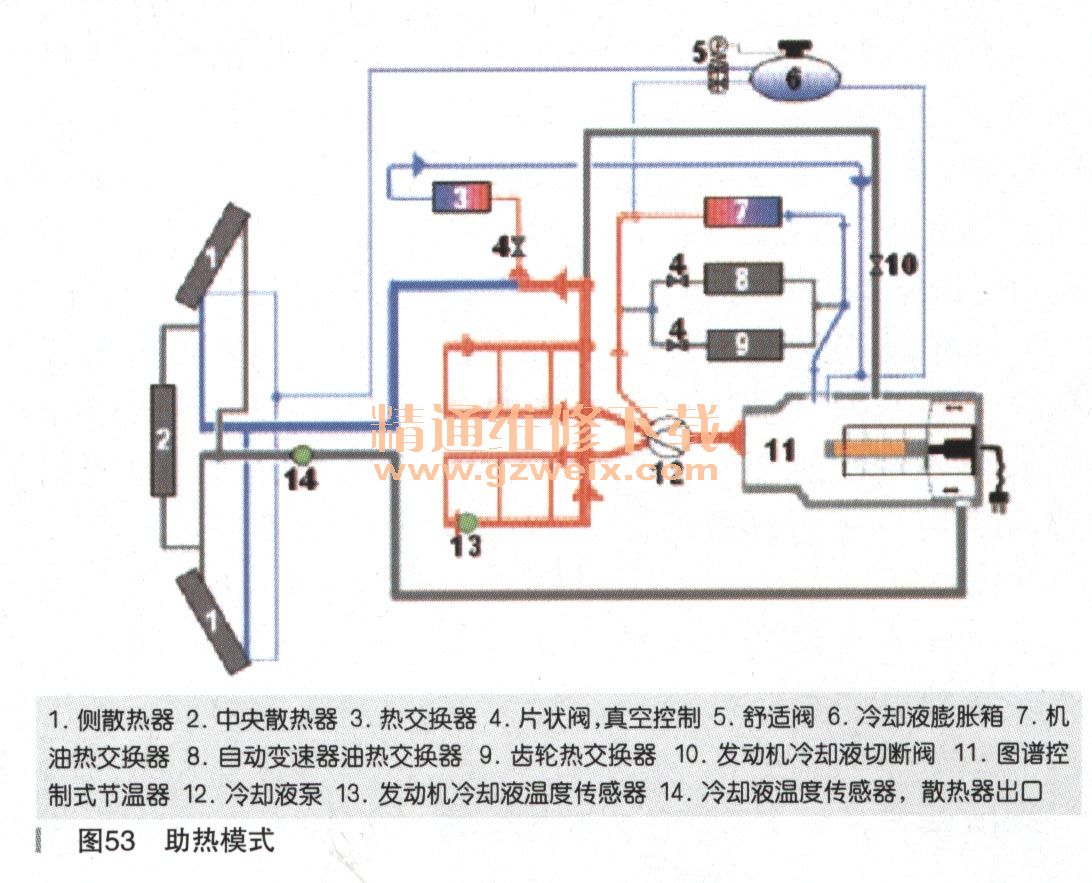

第二个运行条件:助热模式,如图53所示。
。环境温度小于0℃
。冷却液温度小于95℃
。存在加热请求
。转速小于2000r/min
。冷却液压力小于100kPa
助热模式功能可加快乘客舱的加热速度。助热模式功能还有防止乘客舱降温的作用,即使在载荷要求较低、车外温度极低的情况下也不例外。
如果环境温度小于0℃,冷却液温度小于95 ℃,且存在最高挡加热请求,除节温器以外,发动机冷却液切断阀
(10)也会在发动机转速介于1600~2000r/min之间时保持关闭状态。与发动机冷却液切断阀打开时的工作情况相比,关闭的发动机冷却液切断阀可将热交换器(3)中的冷却液流量增加60%左右。冷却液温度升至95℃以上时,发动机冷却液切断阀就会打开。
滑行模式(仅限保时捷双离合器变速器)例外。车外温度低于。℃且存在最高挡加热请求时,助热模式在滑行过程中保持启用状态。图谱控制式节温器(11)关闭,使要加热的冷却液能更快达到其温度。
