2013款全新捷豹新增2.0 L涡轮增压汽油发动机和3.0L V6机械增压汽油发动机。装备3.0L  V6发动机的捷豹可选配AWD全轮驱动系统并标配智能停／启系统，这项绿色环保新科技能有效降低二氧化碳排污与提升燃油效率。全车系搭载8速自动变速器，换挡更柔顺、更静谧，也能降低油耗。2013款捷豹主要技术参数见表1。

    一、3.0L机械增压汽油发动机
    在表1所列发动机中，2.0L发动机曾在路虎极光上使用，5.0L发动机曾在之前的捷豹和路虎车型上使用，所以在此只介绍新增加的3.0L机械增压汽油发动机（3.0L SC GAS）。
    1．发动机机械部件概述
    V6 3.0L S/C汽油机是一种水冷式V6发动机，具备燃油直喷功能，每个汽缸配有2个顶置凸轮轴和4个气门。发动机的主要结构部件采用铝合金制造，刚度极强、重量轻、封闭V形、长裙板汽缸体。发动机使用Bosch高压直接喷射燃油系统。四个凸轮轴都包含可变凸轮轴正时VCT（variable camshaft timing）。允许相互独立地调整进气和排气阀正时。增压器位于发动机“V”形顶部，通过一个专用的辅助传动带由曲轴驱动。直接燃油喷射系统、先进的活塞和燃烧室设计以及涡轮增压器降低了燃油消耗和排放。
    V6 3.0L S/C汽油机外观如图1所示，主要结构部件如图2所示，汽缸盖部件如图3所示，汽缸体部件如图

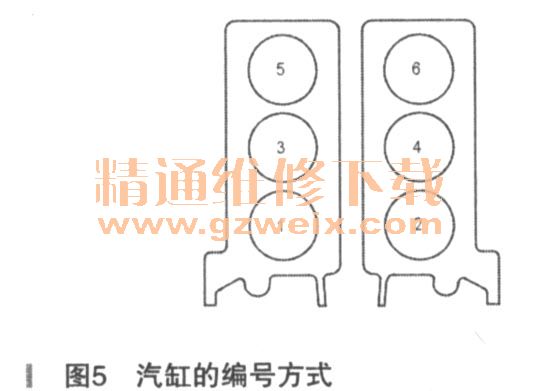

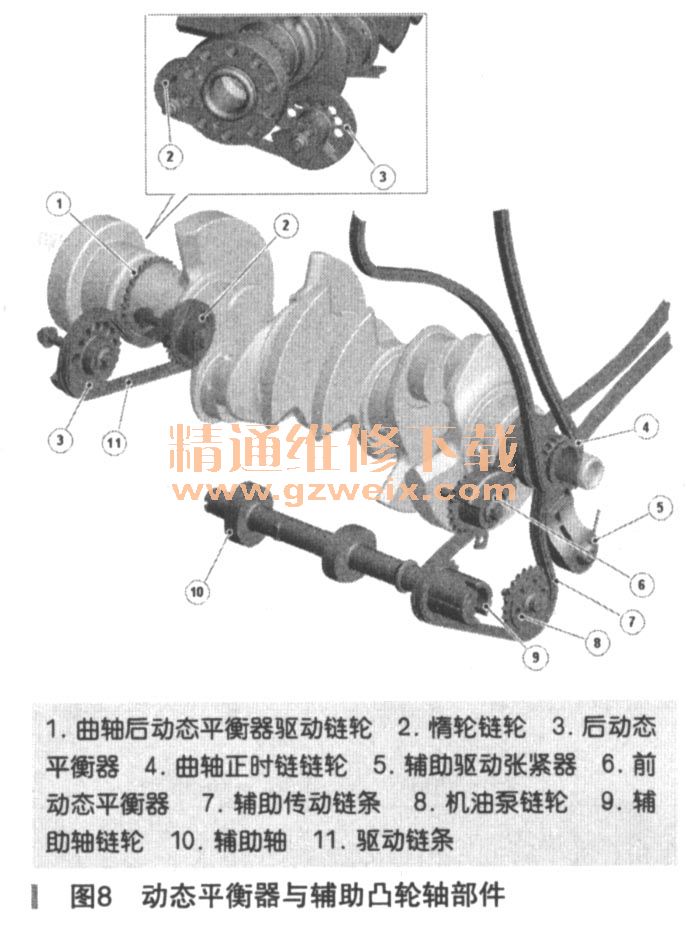

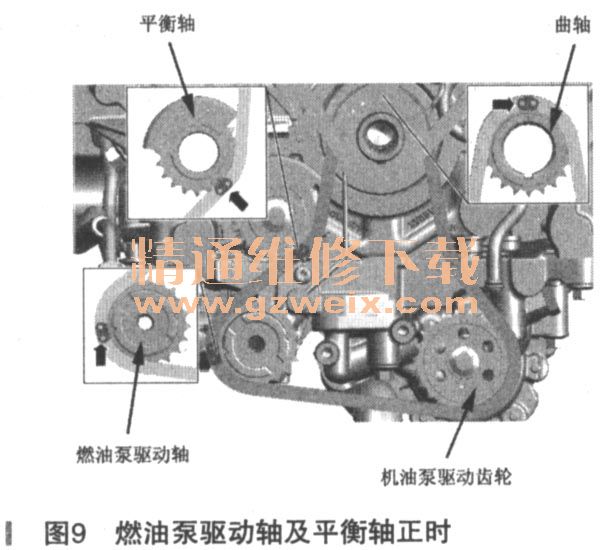

4所示，汽缸的编号方式如图5所示，油底壳与机油泵部件如图6所示，凸轮轴正时链条部件如图7所示，动态平衡器与辅助凸轮轴部件如图8所示，燃油泵驱动轴及平衡轴正时如图9所示。











    2．正时驱动部件的拆装
    拆装正时部件专用工具如图10所示。正时部件折装步骤如下：

   （1）断开蓄电池电缆。
   （2）抬起并支撑车辆。
   （3）拆卸正时盖。
   （4）拆卸曲轴位置传感器，如图11所示。

   （5）如图12所示，仅顺时针旋转曲轴，安装专用工具JLR-303-1303．

   （6）如图13所示，拆卸图示螺栓及正时链条张紧器。

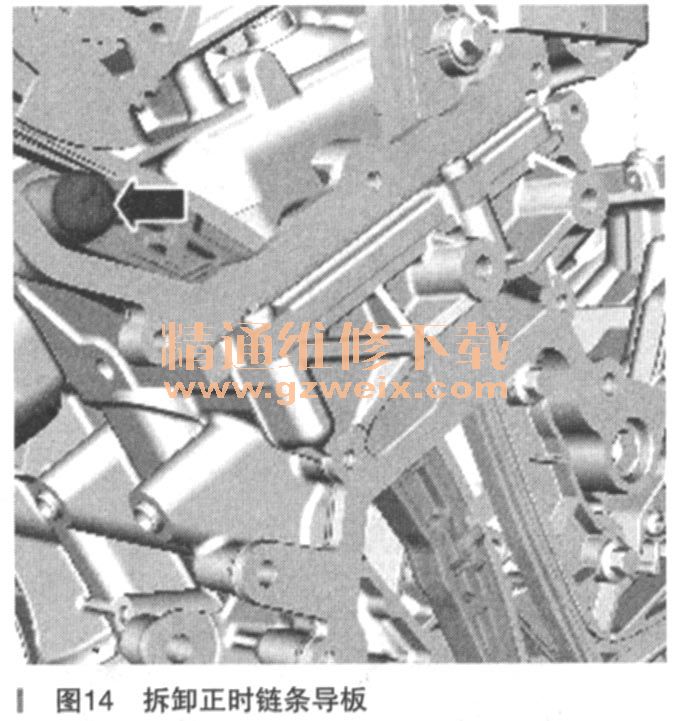

   （7）如图14所示，拆卸图示螺栓及正时链条导板。

   （8）如图15所示，拆卸可变凸轮轴正时（VCT）机械单元固定螺栓。

   （9）如图16所示，与可变气门正时装置一起拆下正时链条。
