剖析大众斯柯达野帝运动型多功能车新技术
来源:汽车与驾驶维修  作者:佚名  2014-05-22 08:02:42

    2.智能全时四驱系统

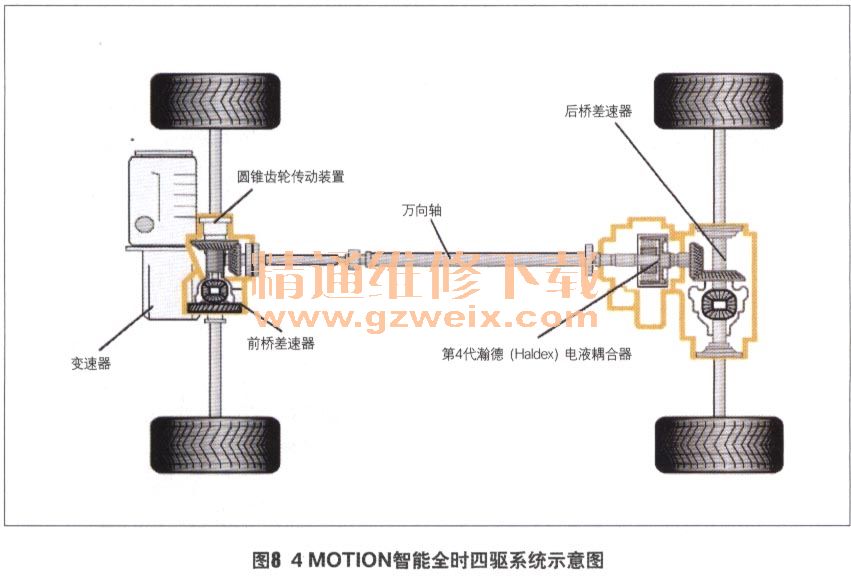

     (1)系统组成(图8)

    野帝运动型多功能车装配了德国大众集团的4 MOTION智能全时四驱系统。该系统的核心部件是第4代瀚德(Haldex)电液耦合器,由于该产品的采用使得这套智能全时四驱系统响应迅速,可以及时分析发动机的转速、输出扭矩、加速踏板位置、制动踏板位置以及4个车轮的转速等多种信号,来综合判断车辆的行驶状态。该系统根据实际需求在前、后轴之间适时分配扭矩,从而更加充分地利用各个车轮的抓地力,提高车辆行驶的操控性、安全性以及在恶劣路况的通过性。
      (2)第4代瀚德电液耦合器

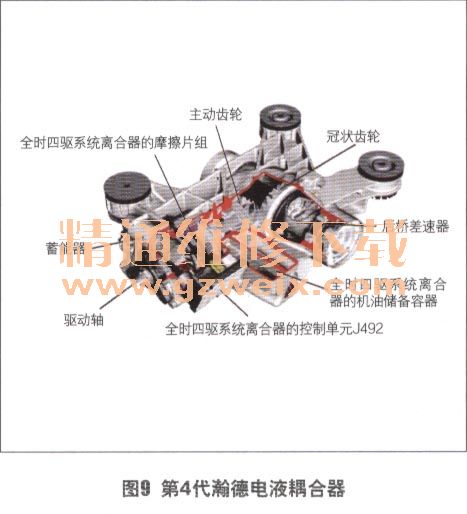

    第4代瀚德(Haldex)电液耦合器(图9)的离合器从动盘集成在了后驱动桥上,由于简化了液压系统,因此优化了可按需调节的泵控制。采用这样地方设计之后,电液耦合器的控制就不需要依赖于行驶的工况,并可通过预控制快速建立起扭矩持久的后桥驱动力。

      (3)系统控制

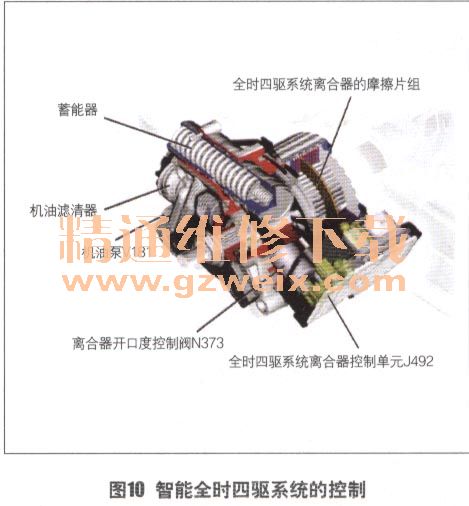

    4 MOTION智能全时四驱系统离合器控制单元J492与驱动CAN数据总线连通,该控制单元负责控制油泵的开启时间和离合器开口度控制阀N373的控制(图10)。根据源自电子稳定控制程序控制单元和发动机控制单元的车辆行驶状态数据,该控制单元还可以控制形成所需的工作液压,使得4 MOTION智能全时四驱系统离合器的开口度和扭矩传递形成与实际需求一致的效果。

上一页  [1] [2]
