2.可降低的硬车顶上的霍尔传感器

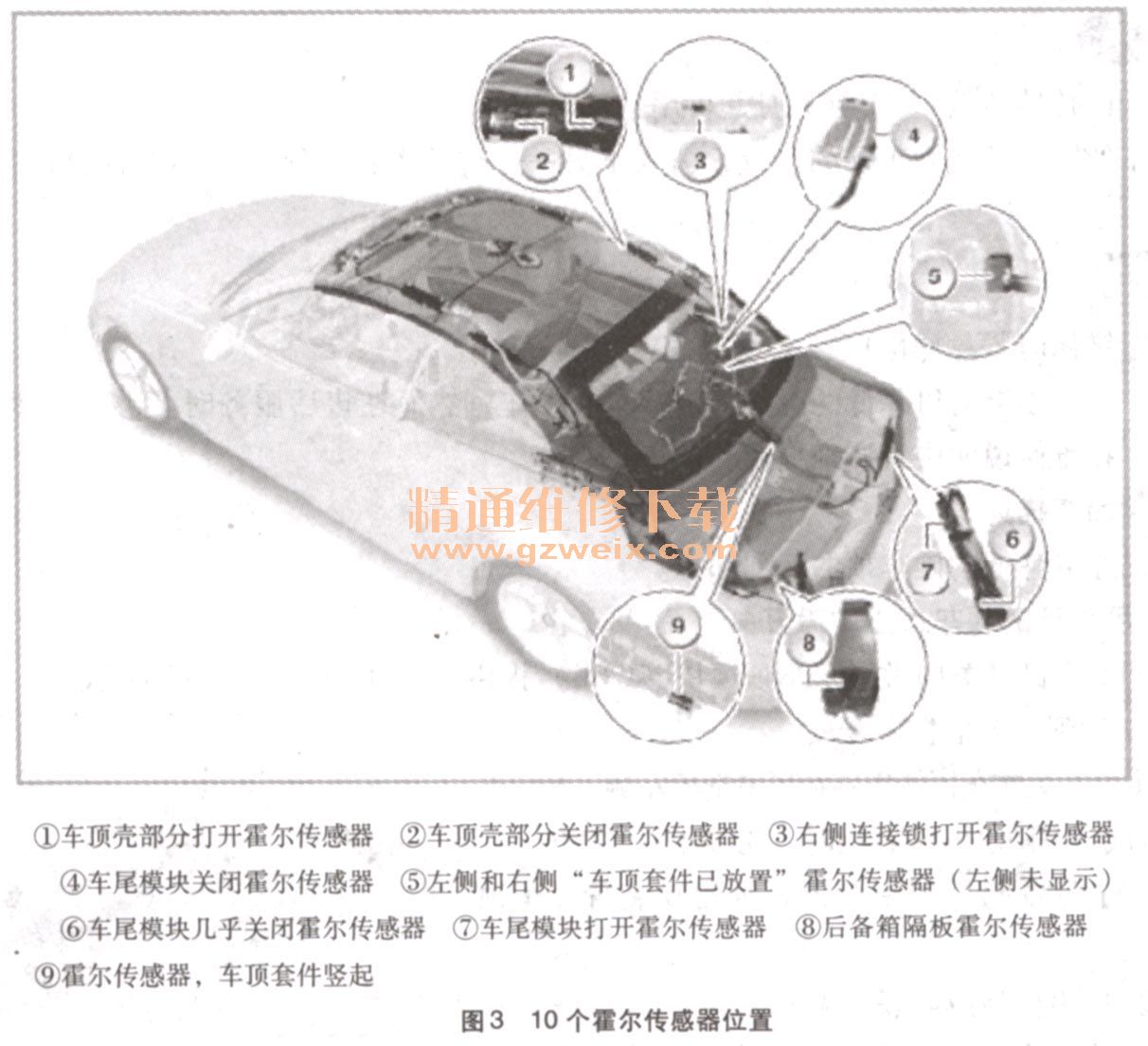

共有10个霍尔传感器(从2012年7月起)向敞篷车车顶樟块(CTM )提供信号(如图3所示)。
(1)车顶壳部分打开霍尔传感器、车顶壳部分关闭霍尔传感器
在车顶壳的右侧液压缸上固定着2个霍尔传感器,它们探测活塞在液压缸内的运动。当活塞伸出时,车顶壳部分打开霍尔传感器向CTM发送一个信号。在这个位置上车顶壳完全重叠。现在可以将车顶套件收入后备箱中。当活塞几乎完全缩进车顶壳液压缸内时,车顶壳部分关闭霍尔传感器向CTM发送一个信号。从这个位置起直至达到风窗框板,硬车顶较慢关闭(间接防夹功能)。
(2)右侧祸合锁打开霍尔传感器
这个霍尔传感器位于连接锁的右侧液压缸上。当活塞完全伸出时,、此霍尔传感器向CTM发送一个信号。在此位置上车尾模块和后部车顶壳与车身的锁止松开。
(3)车尾模块关闭霍尔传感器
此霍尔传感器安装在前部主轴承上右侧。当车尾模块达到最下部位置时,此霍尔传感器向CTM提供一个信号。在车尾模块上有一个弓形件,它在达到极限位置时触发该信号。
(4)“车顶套件已放置”霍尔传感器,右侧和左侧
该霍尔传感器安装在后备箱内左右底板上。当前部车顶壳的导向销达到底板上的导向装置时,此霍尔传感器向CTM提供一个信号。自这个位置起可以控制硬车顶联锁驱动装置,并可重新关闭车尾模块。
(5)车尾模块打开霍尔传感器、车尾模块几乎关闭霍尔传感器
在车尾模块的右侧液压缸上安装有2个霍尔传感器,探测车尾模块液压缸中的活塞的运动。当活塞伸出时,向CTM发送一个信号。在这个位置上车尾模块已完全打开。车顶套件可以放置到后备箱内或从后备箱内取出。当活塞几乎完全缩进液压缸内时,车尾模块几乎关闭霍尔传感器向CTM发送一个信号。自这个位置起直至达到极限位置,车尾模块较慢关闭。
(6)后备箱隔板霍尔传感器、
后备箱隔板霍尔传感器报告后备箱隔板处于下部位置,,因此满足一个重要的功能条件。在该信号缺失时,无法放置硬车顶(可执行关闭)。此霍尔传感器安装在左侧车尾模块轴承上。
(7)车顶套件竖起霍尔传感器
右侧主车顶柱(液压缸)上固定着一个霍尔传感器,当活塞缩进液压缸时向CTM发送信号。当液压缸缩进时,车顶壳竖起。
3.操作按钮

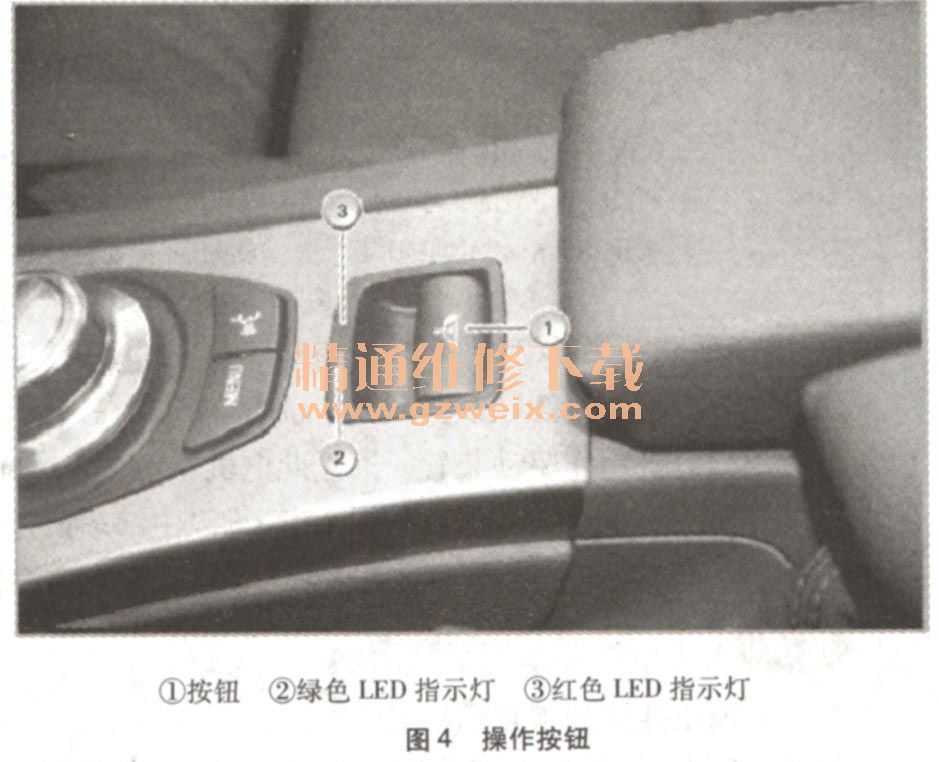

此按钮在中央控制台上,位于控制器和臂托之间(如图4所示),可降低的硬车顶的按钮在功能上类似于一个车窗升降机开关。
◇通过拉起并保持住按钮,可以打开侧窗玻璃和可降低的硬车顶
◇通过按压并保持按下可以关闭可降低的硬车顶和侧窗玻璃
如果在运动过程中松开此按钮,可降低的硬车顶或侧窗玻璃立即停止运动。按钮上的功能指示通过2个LED指示灯(红色和绿色)实现,打开或关闭期间绿色LED指示灯亮起,红色LED指示灯表示操作错误或条件错误(例如后备箱隔板不在下部),一旦硬车顶位于中间位置,同时不进行操作,则红色LED指示灯闪烁,这个闪烁不表示任何故障,闪烁的LED指示灯提醒您注意,不要在这种状态下行驶。
4. CTM:敞篷车车顶模块
敞篷车车顶模块(CTM)是可降低的硬车顶的所有功能的中央控制单元。CTM的安装位置在右侧隔板上。CTM控制可降低的硬车顶、车尾模块和自动软关系统。CTM控制硬车顶联锁驱动装置。此外,CTM还通过液压单元中的5个阀门控制液压泵和8个液压缸。CTM通过K-CAN与其他控制单元连接。因此通过K-CAN接收例如有关车外温度、行驶速度和后备箱盖状态的信息。在硬车顶打开或关闭时,CTM向便捷进入及启动系统(CAS)发送一个信号。CAS是
电动车窗升降机的主控制单元,CAS通过CAN信号控制脚部空间模块(FRM)以及接线盒电子装置(JBE ),信号的作用是请求降低前部和后部侧窗玻璃,在特定的情况下,组合仪表中的提示作为检查控制信息从CTM输出给客户。
取决于车顶是关闭的还是打开的:CTM向择优多相式天线发送一个关于天线转换的信号。
