CAN总线信号检测
    此说明用于检查总线连接上的CAN高速和CAN低速信号电平是否正确。
    使用的电缆。
    多功能检测导线
    检测提示
    ◇电压检测（示波器）：电压检测的前提条件是，蓄电池已连接并且点火开关已接通
    ◇电阻测量：在电阻测量时，在测量前必须把待A部件断电，为此应断开车辆蓄电池的接线，等待约3 min，直到系统中的所有电容器放完电
  关于CAN总线的信息
    CAN（控制器区域网络）总线系统是一种线形总线系统并具有以下特征：
    ◇信号双向传播
    ◇所有总线用户都接收同一个信息，每个一弥线用户决定，它是杏利用该信息
    ◇通过简单并联即可添加附加的总线用户
    ◇此总线系统构成一个多主控单元系统，每个总线用户可以是主控单元也可以是副控制单元，根据其作为发射器还是接收器被连接而定
    ◇传输媒介是双线连接，导线的名称为：CANLow（低速）和CANHigh（高速）
    ◇廊仕每个总线用户可以通过总线同所有其他总用户通信，通过干预法，控制总线上的数据交换，数据总线K-CAN（车身CAN）、PT-CAN（传动系CAN）和F-CAN（底盘CAN）之间的主要区别是：
    （1） K-CAN：数据传输率约l00kBit/s，可以进行单线运行。
    （2） PT-CAN：数据传输率约500kBit/s，不能进行单线运行。
    （3）F-CAN：数据传输率约500kBits/s，不能单线运行。
    主控单元：主控单元是主动式通信方，、通信的主动权由它发出。主控制单元掌控总线，并控制通信。主控制单元能够在总线系统中向被动式总线用户（副控制单元）发送信息，并根据被动式用户的要求接收信息。
    副控制单元：副控制单元是一个被动式通信用户，副控制单元被要求接收和发送数据。
    多主控单元系统：在一个多主控单元系统中所有的通信用户在某个时间都能够担当主控单元或副控制单元的角色。
    示波器测量
      K-CAN；PT-CAN、F-CAN
    为了弄清CAN总线是否完好工作，必须观察总线上的通信情况。在这种情况下不需要分析单个位，而只需要观察CAN总线是否工作。示波器测量说明：“CAN总线很可能无故障工作”。如果用示波器测量CAN低（或CAN高）导线和接地之间的电压，则获得一个处于下列电压极限范围内的类矩形波信号：
    （1）K-CAN
    ◇ CAN Low（低速）对地：U最小=1v， U最大=5V
    ◇ CAN High（高速）对地：U最小=0V， U最大＝4V

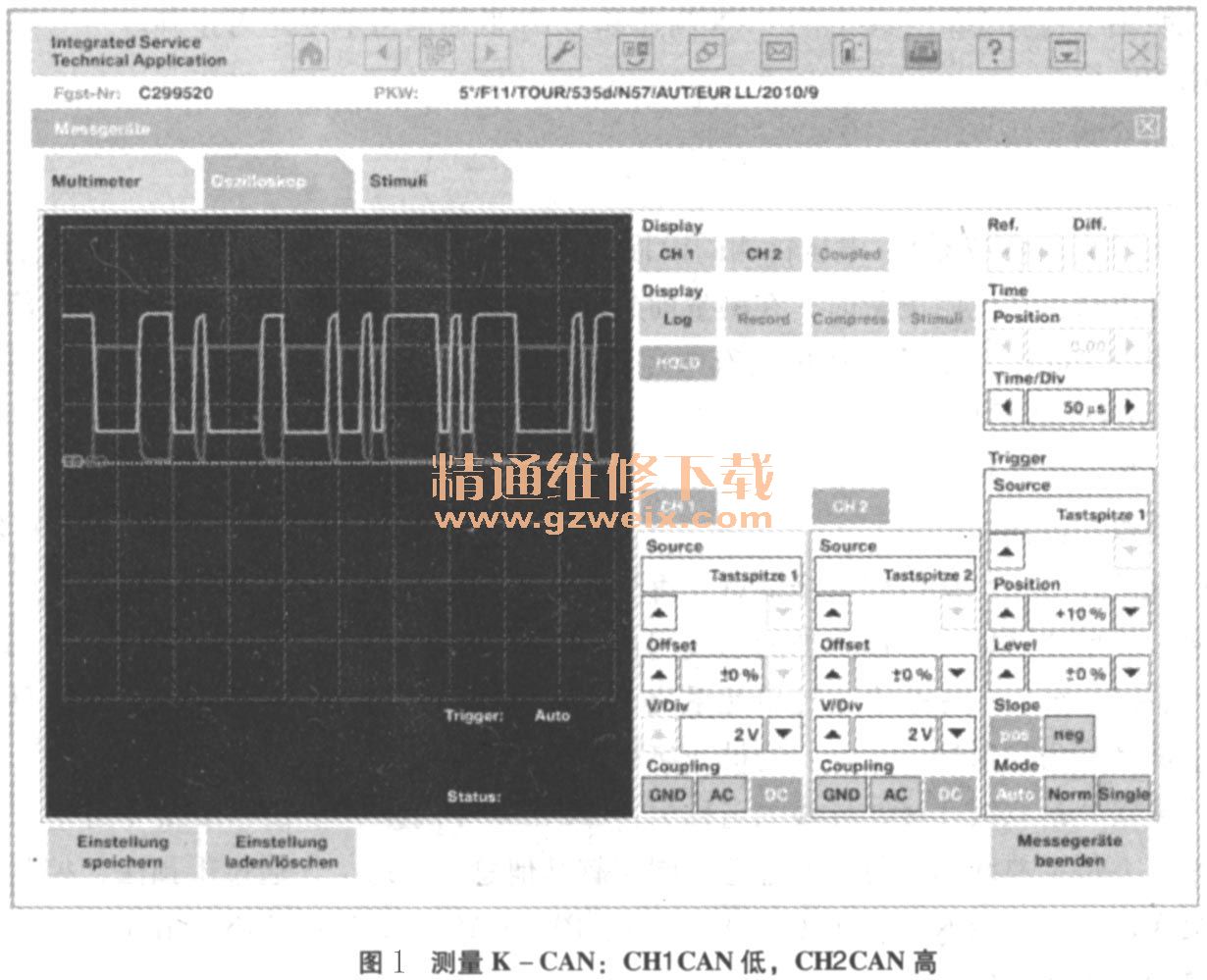

    这些值都是近似值，根据总线上的负载可能有几个100MV的偏差。在K-CAN上测量时的示波器设置（如图1所示）。

    （2） PT-CAN（或T-CAN）
    ◇ CAN Low（低速）对地：U最小＝1. 5V， U最大＝2.5V
    ◇ CAN High（高速）对地：U最小＝2.5V， U最大＝3.5V

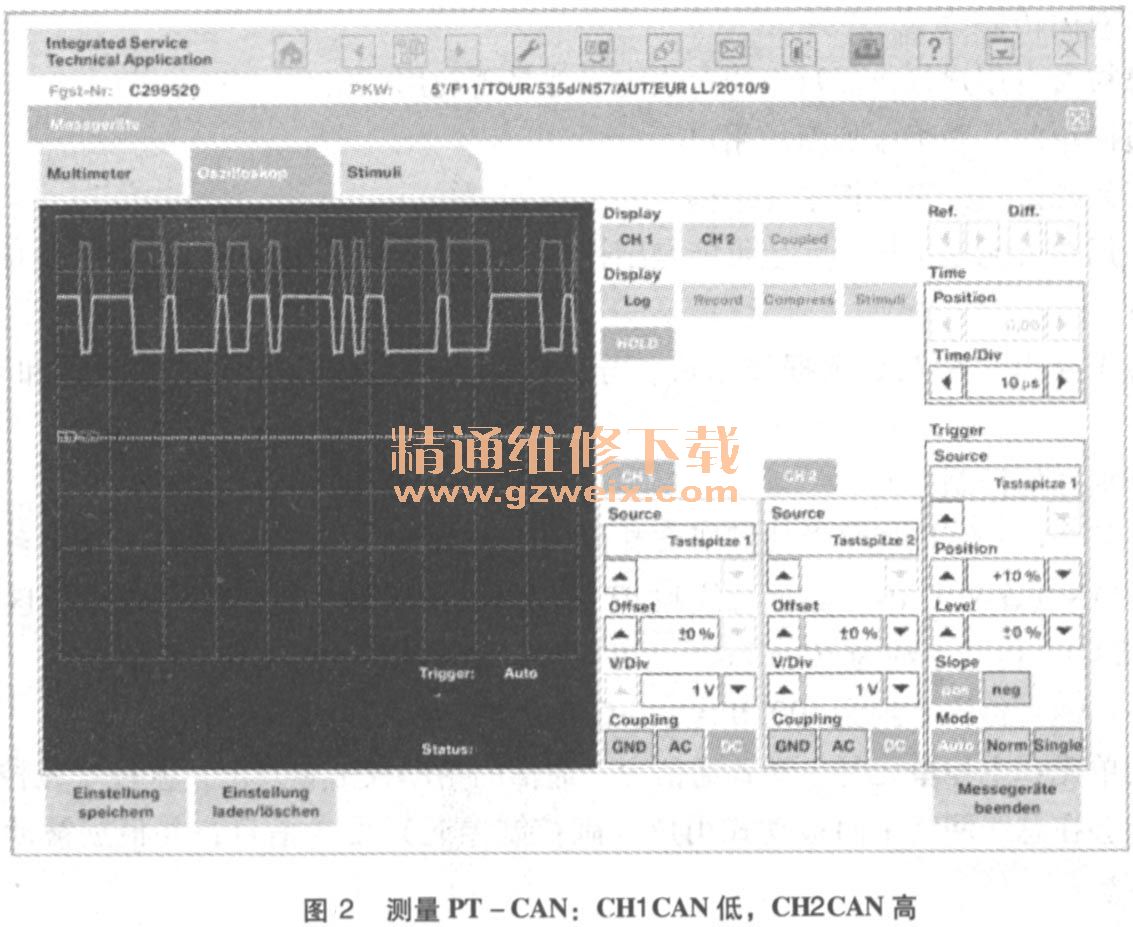

    这些值都是近似值，根据总线上的负载可能有几个100MV的偏差。在PT-CAN（或F-CAN）上测量时的示波器设置（如图6所示）。

    ◇CH1：探针1，范围1 V/Div；直流藕合
    ◇CH2：探针2，范围1 V/Div；直流祸合
    ◇时间：10μs/Div
    通过终端电阻进行电阻测量的方法K-CAN、PT-CAN和F-CAN
