四、自动变速器

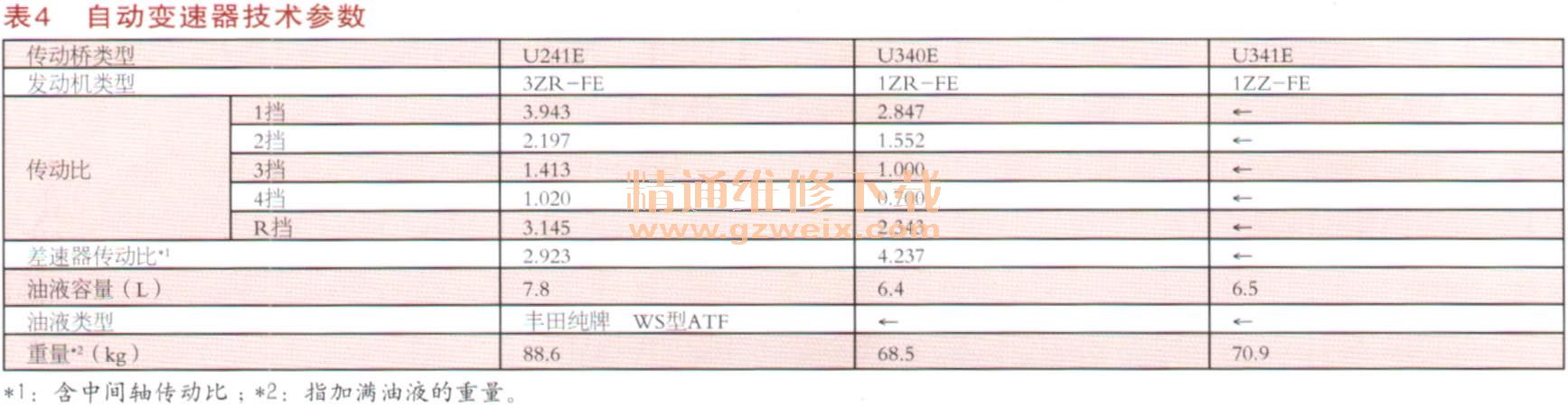

    自动变速器技术参数如表4所示。

    自动变速器的基本结构和功能与上一代卡罗拉相同。
    五、K313 CVT变速器
    1．概述
    新增K313 CVT。
    K313通过采用新型油液和两个出油口的油泵改善燃油经济性。
    2. K313 CVT变速器参数
    K313 CVT变速器参数如表5所示。

    3. K313 CVT变速器系统图

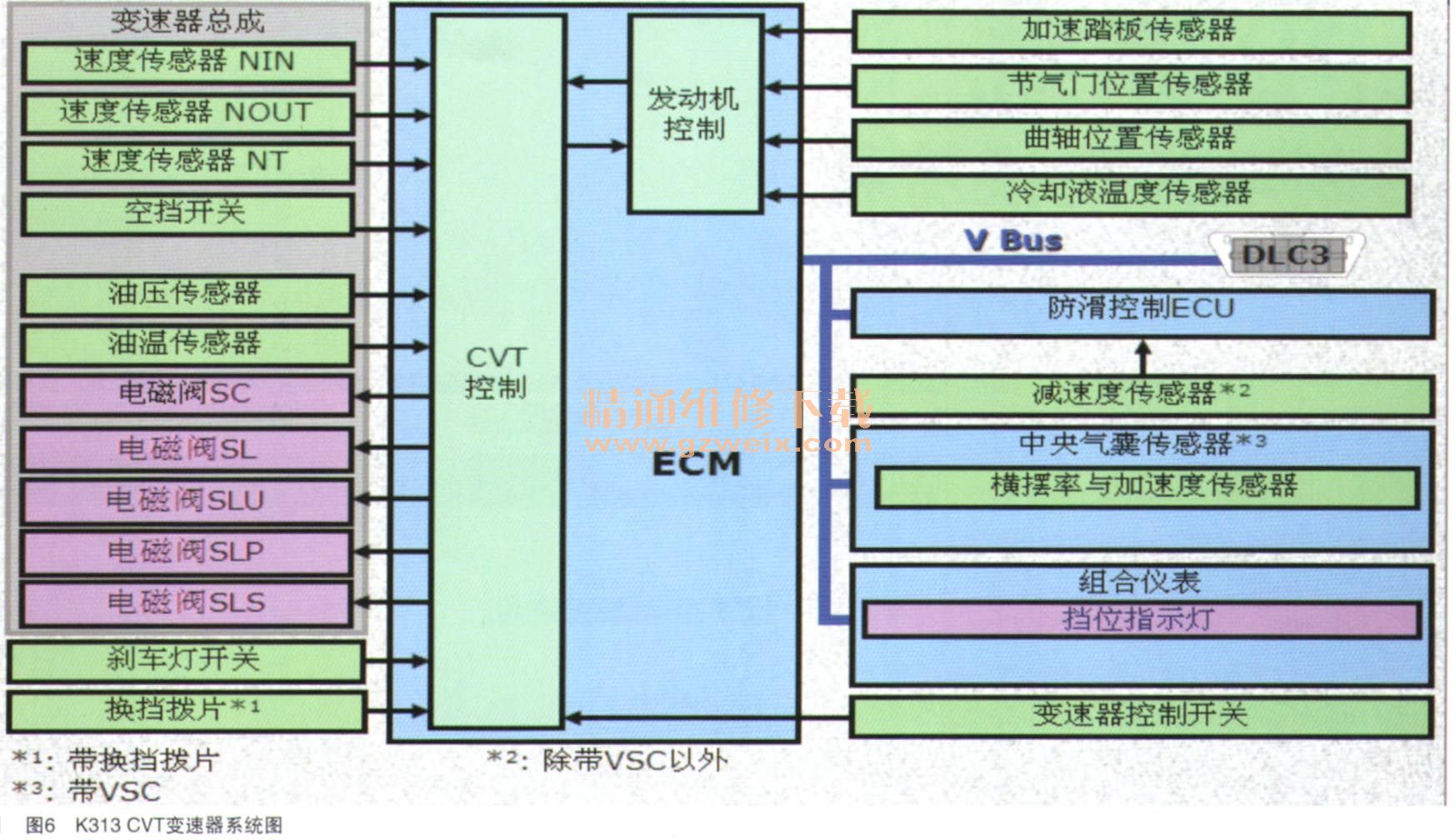

    K313 CVT变速器系统图如图6所示。

    4．零部件位置图

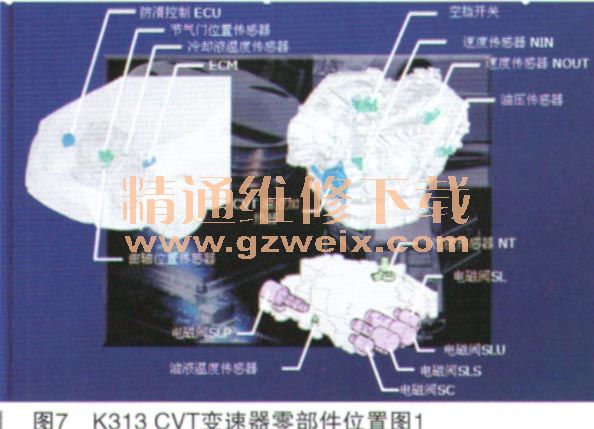

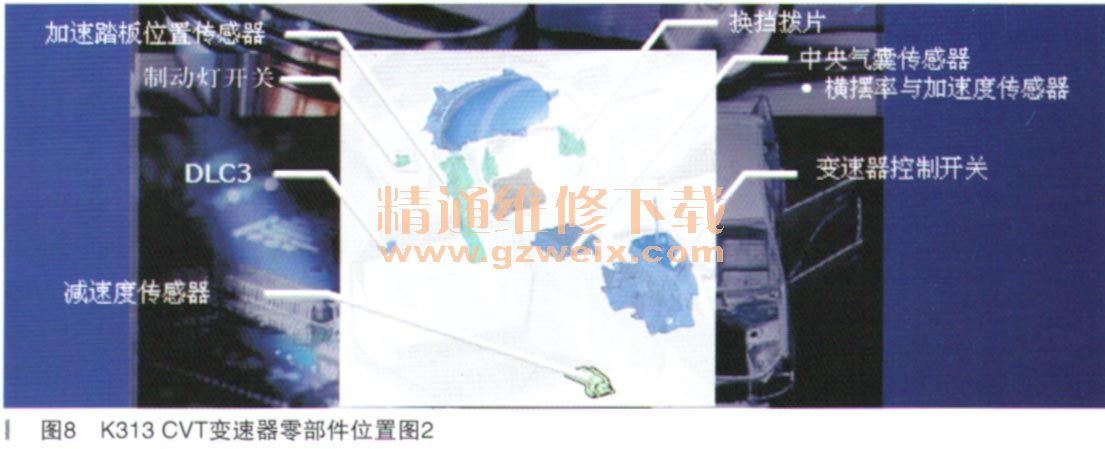

    K313 CVT变速器零部件位置图，如图7、图8所示。



    5．传动机构

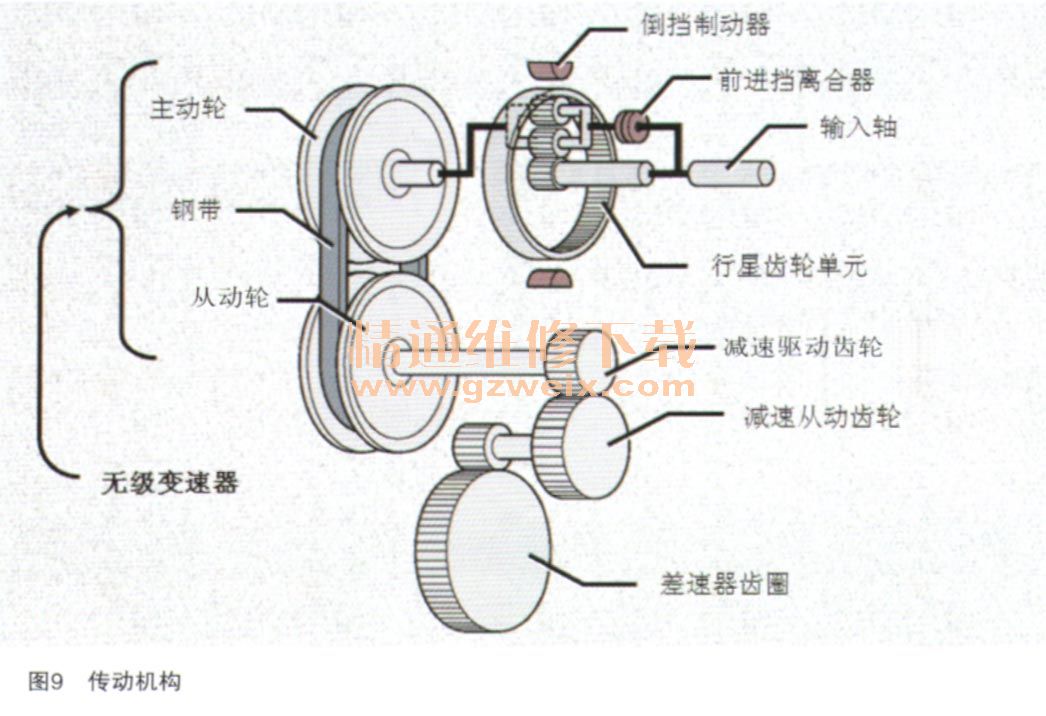

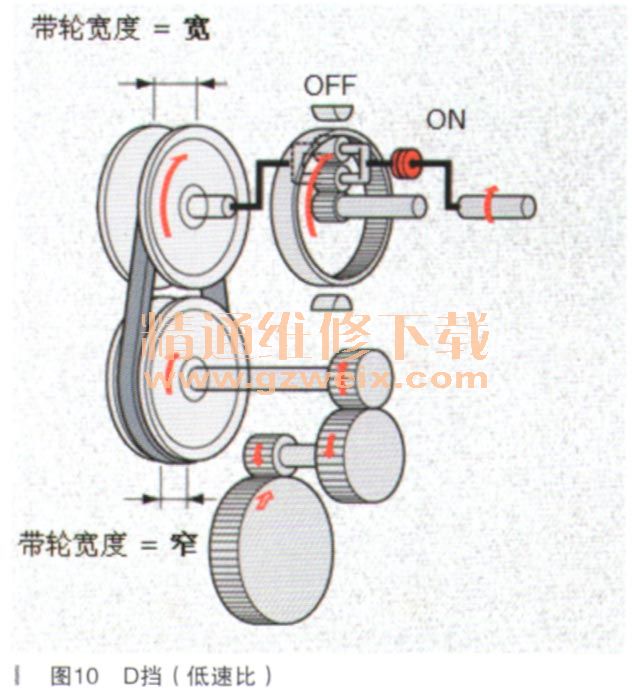

    传动机构及D挡传递路线如图9、图10所示。
