通用车系空调系统结构特点及检修

来源：本站整理作者：佚名 2014-11-21 09:19:48

    2．检修要点
    （1） HVAC系统功能检查
    HVAC控制总成（空调控制模块）将来自其他系统的信息资料传送给驾驶人，因此在进行HVAC系统的进一步诊断之前，考虑HVAC系统如何工作以及各个系统与HVAC系统是如何制约的问题，可以节省诊断时间，避免错误诊断和不必要的元件更换。
    当在诊断程序中涉及到用扫描工具诊断HVAC控制总成时，诊断仪除了显示故障码（DTC ）外，还显示输入状态和数值。诊断仪能够循环对A/C控制件、指示器等部件进行通、断控制，因此使用诊断仪可以选择相应的测试参数。
    并不是所有的电路中存在故障时都向HVAC控制总成输入一个信息，设置一个故障码。有一些电路，例如加热器电磁阀线圈输出、加热器／除霜器电磁阀线圈输出和再循环电磁阀线圈输出等，就没有设置故障码。CJ4-HVAC系统的功能检查表见表1。

C60-HVAC系统的功能检查表见表2。

（2）鼓风机控制系统检修要点

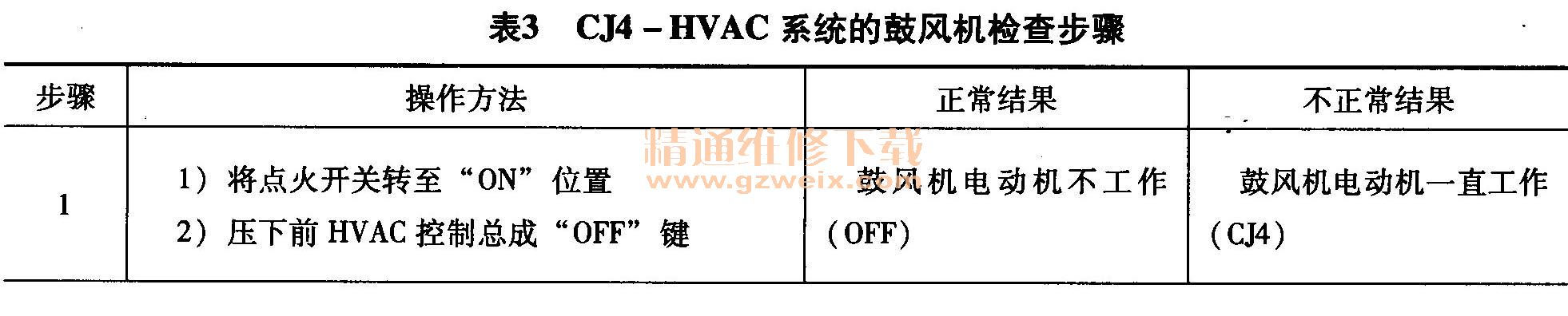

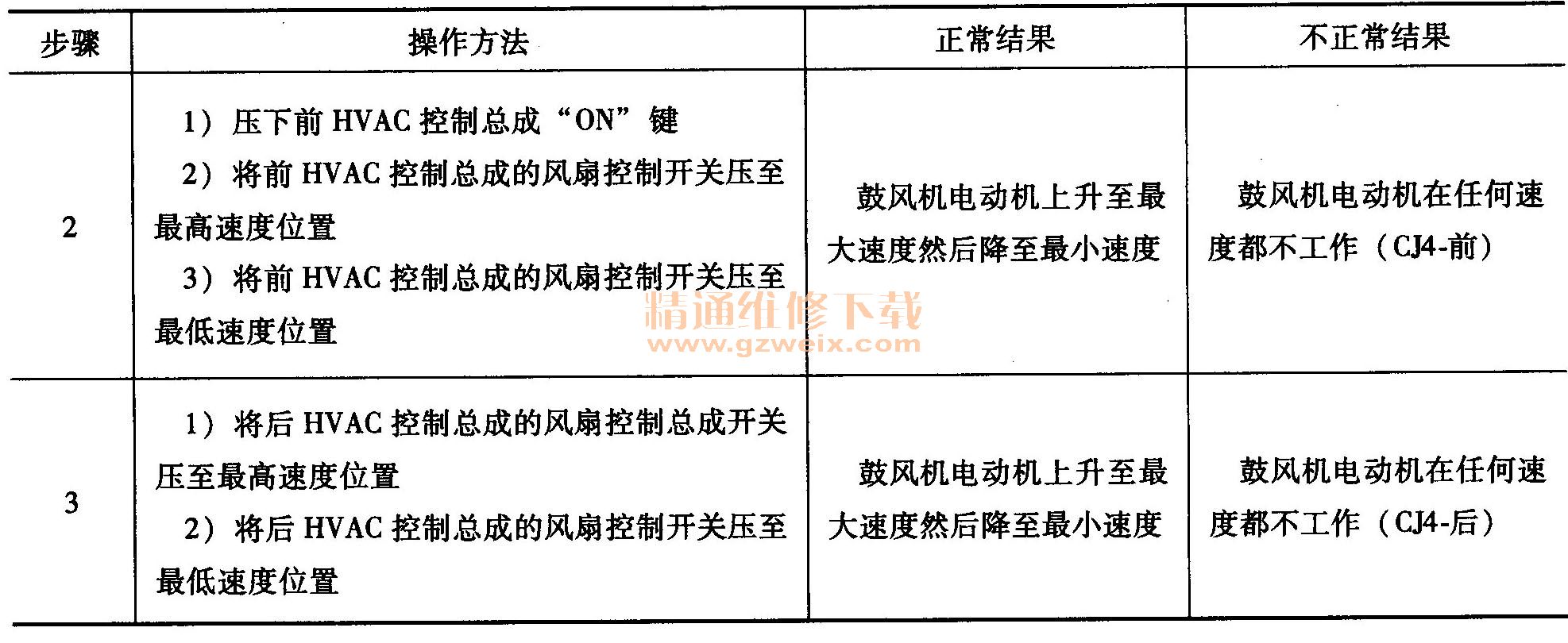

CJ4-HVAC系统的鼓风机检查步骤见表3。

C60-HVAC系统的鼓风机检查步骤见表4。

    （3）空调压缩机控制系统检修要点
    V5型空调压缩机是一种变排量空调压缩机，该压缩机通过改变活塞行程来满足空调制冷需求，从而减少离合器的循环工作时间。该空调压缩机的后部设有一个控制阀，控制阀具有监测空调压缩机低压侧压力并使相关机械部件达到所需冲程位置的功能。
    1）压缩机离合器盘和毂总成的拆卸方法：
    ①使用专用工具J41790将压缩机夹紧定位装置夹钳入台虎钳，并将压缩机装入J41790中。
    ②如图1所示，用离合器毂固定工具J33027-A固定住离合器毂和驱动盘总成，用13 mm套筒拆下压缩机轴螺母。
