一辆行驶里程约2万km，配置2. 0L电控发动机和手动变速器的雪佛兰景程轿车。用户反映：启动发动机并开启空调系统，鼓风机转速无法调节，只能高速运转。

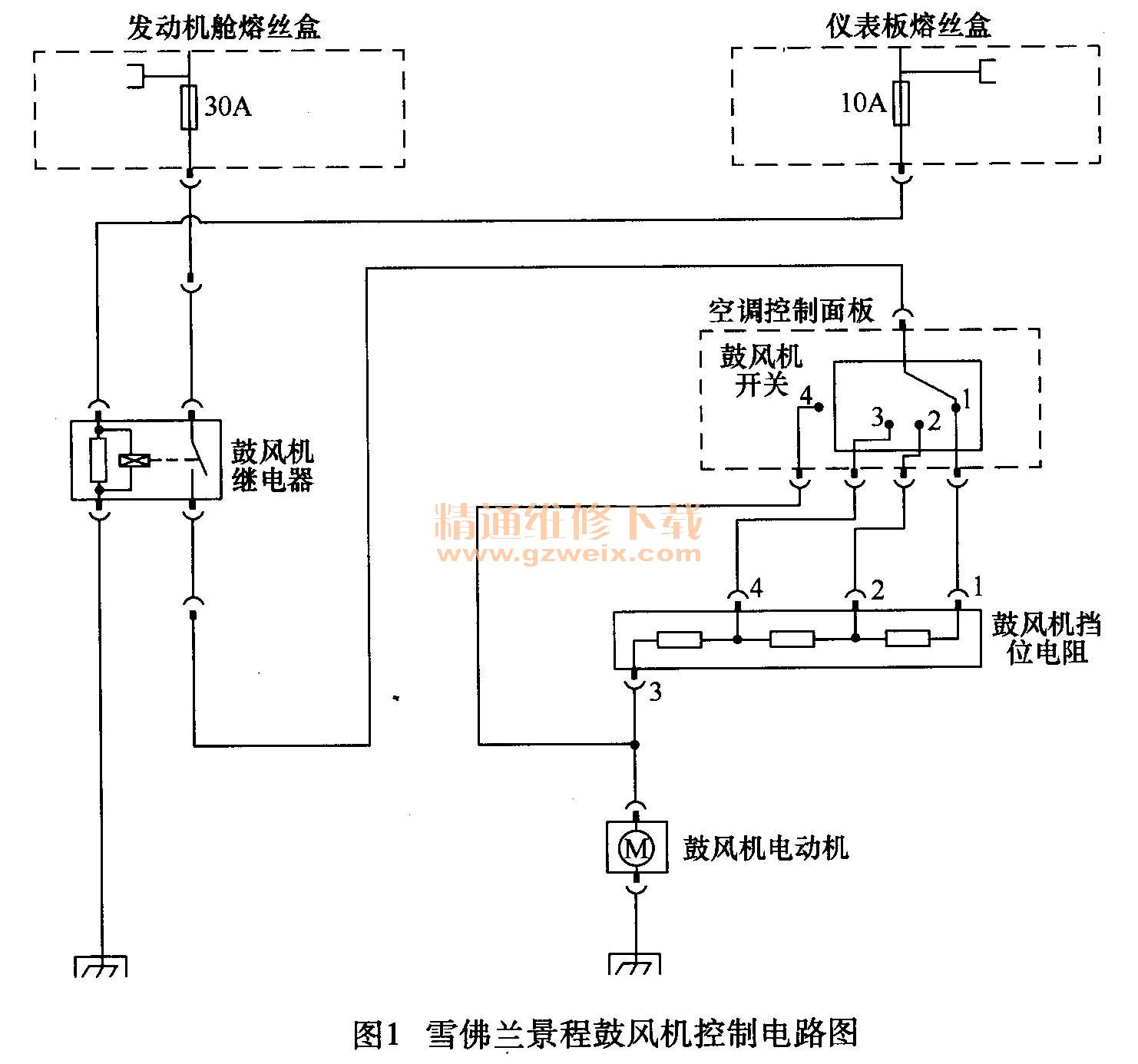

    故障分析：检查该车空调系统的配置状况，得知鼓风机转速是通过空调控制面板的鼓风机开关进行调节的。鼓风机开关有4个挡位，转动该开关，‘可以使鼓风机按相应挡位运转。实际检查结果，鼓风机只有在鼓风机开关转动到高速挡位时才能运转。查阅相关电路图（图1），可以看出鼓风机挡位控制特点如下：鼓风机的1、2、3挡工作电源是由鼓风机开关直接提供的，经过鼓风机挡位电阻的分压之后，使鼓风机按照相应挡位进行运转；鼓风机的4挡（高速挡）工作电源是由鼓风机继电器提供的，当鼓风机开关转到4挡位时，鼓风机继电器吸合，鼓风机高速运转。

    以上分析结果可以得出，鼓风机电动机和鼓风机继电器没有问题，问题最有可能出在鼓风机开关、鼓风机挡位电阻以及线路连接方面。首先对鼓风机开关进行检查，没有断路或接触不良现象。在空调分配箱上找到鼓风机挡位电阻，拔下线束插头，转动鼓风机开关：测量相应的输入端子电压，结果正常，说明线路连接良好。拆下鼓风机挡位电阻，进行测量，发现输出端子与最后一个串联电阻之间断路。更换鼓风机挡位电阻，试车，故障症状完全消失，检修工作结束。
本例故障原因是鼓风机挡位电阻脱焊，造成来自鼓风机开关的电源中断。此类故障比较常见，主要原因是鼓风机电动机的工作电流较大，容易造成鼓风机挡位电阻烧损。在检修时要注意结合电路图查找故障点，从而准确地排除故障。
