8）压缩机离合器盘和毂总成的安装方法：

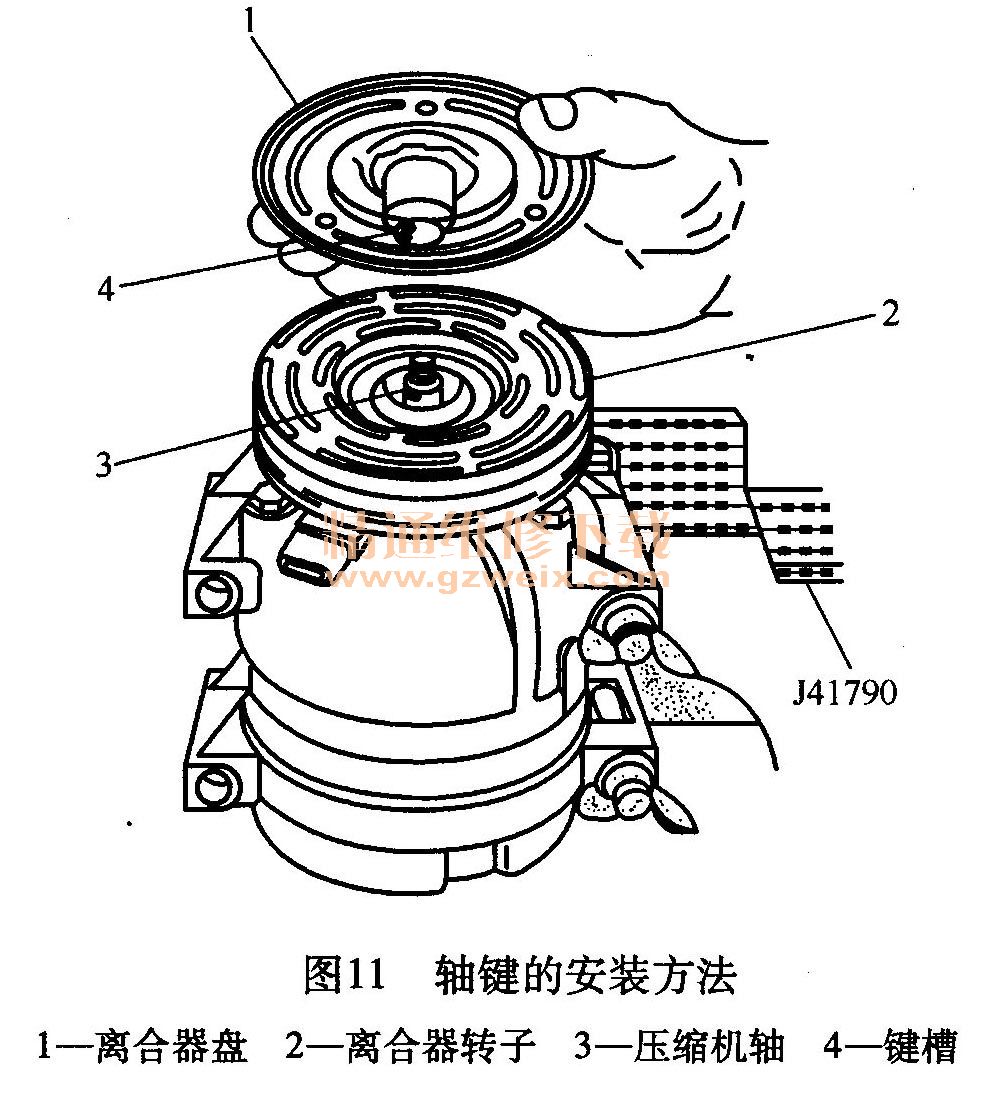

    ①如图11所示，将轴键装入毂的键槽中约3. 2mm（伸出键槽）。

    ②在安装离合器盘和毂总成之前，清洁离合器盘和离合器转子的表面
    ③将轴键与离合器盘和毂总成上的轴键槽对准并装到压缩机轴上。
    ④从毂和驱动盘安装器体上拆下中心螺钉，将中心螺钉安装到毂和驱动盘安装器体的另一端（反端）。

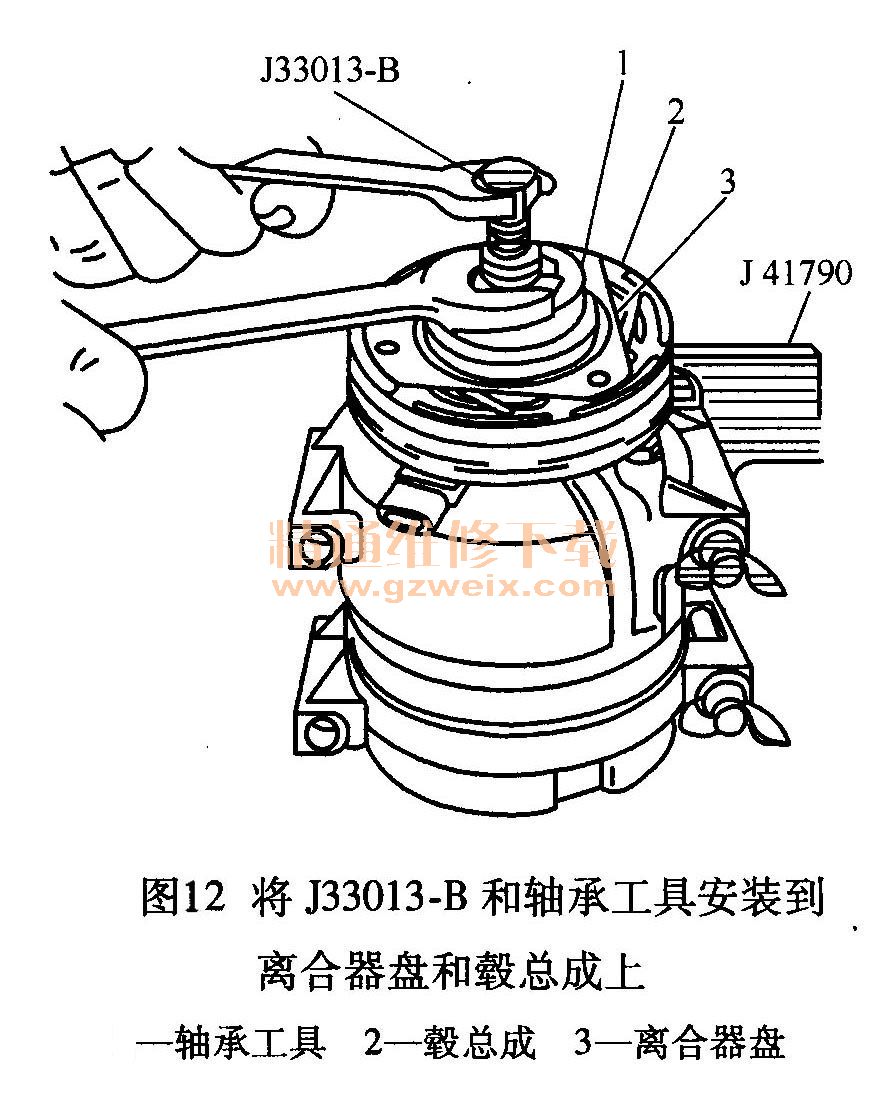

    ⑤如图12所示，将J33013-B和轴承工具安装到离合器盘和毂总成上。退回毂和驱动盘安装器工具体，以便有足够的空间让中心螺栓拧在压缩机轴的端部；将中心螺钉在压缩机轴的端部拧几圈，不要拧紧压缩机轴上的中心螺钉。

    ⑥用扳手固定住中心螺栓；将毂和驱动盘安装器体的六角部分拧紧几圈；从离合器盘上拆下毂和驱动盘安装器，确保轴键仍位于键槽中。
    ⑦重新装上J33013-B。
    ⑧在离合器盘和离合器转子之间放一个塞尺，拧紧毂和驱动盘安装器的六角部分，直到离合器盘和离合器转子间的间隙为0. 40mm为止。
    ⑨拆下J33013-B。
    ⑩用J33027-A固定住离合器盘和毂总成；安装压缩机轴螺母，将其拧紧至17N·m。
    ⑧用手旋转传动带轮转子，确认转子不与离合器驱动盘相擦碰。
    9）压缩机离合器线圈的安装方法：
    ①如图13所示，将压缩机离合器线圈总成放在前端，使离合器线圈端子的位置与拆卸时做的记号对准；将离合器线圈安装器接头J33024放在离合器线圈壳体的内环上；将安装器与压缩机的前端对准；将J8433-3装入J8433中，使中心螺钉对准J33024的中心孔。

    ②从J42136工具组件中取出螺栓（101. 6mm）和垫片，装在离合器线圈拆卸器支柱J33025上。
    ③转动J8433的中央顶出螺钉，将离合器线圈压到前端，直到压缩机离合器线圈完全落座为止。
    10）压缩机轴封的安装方法：
    ①将新的压缩机轴封浸入干净的冷冻机油中，并将密封件装配到A/C凸缘密封件拆卸器上（用手顺时针旋转）。
    ②将轴封保护装置J34614装到压缩机轴上。
    ③利用旋转运动，将新压缩机轴封滑装在压缩机轴上，直到密封件完全落座。
    ④通过顺时针方向旋转手柄的方法，拆下J42136。
    ⑤用内弹簧卡环钳安装一个新的压缩机轴封挡圈。
    ⑥如图14所示，用泄漏测试接头J39893对空调压缩机进行泄漏测试。若测出泄漏问题，则进行修理。

    ⑦拆下泄漏测试接头。清洁在安装新密封件时从轴和压缩机颈内侧外漏的油。
    ⑧安装压缩机离合器盘和毂总成。
    11）压缩机减压阀的安装方法：
    ①清洁压缩机后端的减压阀座面。
    ②用干净的冷冻机油润滑新减压阀的O形圈。
    ③将新的减压阀装入空调压缩机中，并将其紧固至9N·m。
  （4）空气供给系统的检修要点
    CJ4-HVAC空气供给系统的检查表见表5。

    C60-HVAC空气供给系统的检查表见表6。

    （5） HVAC系统的故障码诊断要点
    HVAC系统有两个故障码：B0322外界温度传感器接地短路和B0333外界温度传感器断路。其他与空调系统相关的故障信息储存在发动机控制模块中。
    1） DTC B0332外界温度传感器接地短路的诊断要点。HVAC控制总成通过一个进气口从外界空气温度传感器监测外界空气温度。外界温度传感器的内部电阻随着温度的上升而下降（负温度系数）。HVAC控制总成接收的是一个电压信号，经过换算，将外界空气温度显示在HVAC控制总成显示屏上。在外界温度传感器工作时，HVAC控制总成检测到接地短路故障，便在其存储器中储存DTC B0332，同时HVAC控制总成用9℃作为外界温度的代用值进行控制，允许空调系统继续工作。外界温度传感器接地短路的诊断流程见表7。

    2） DTC B0333外界温度传感器断路的诊断要点。设置DTC B0333的条件是HVAC控制总成检测到外界温度传感器断路。出现故障后HVAC系统的运行方式与DTC B0332相同。注意，线路连接不良，外界温度传感器本身损坏，HVAC控制总成的故障都会产生DTC B0333。
    （6）真空系统的诊断要点
    为了避免误诊，在进行真空系统诊断之前，应完成HVAC空气供给系统的检修工作，然后进行以下检修工作。
    1）检查发动机运转时供给真空电磁阀的真空度，正常时约为－60kPa。
    2）通过脱开真空软管或直接向执行器施加真空，检查每个真空执行器的工作状况，必要时进行修理或更换。
    3）重新连接好所有真空和电气插接器，起动发动机，启用空调加热模式，观察执行器的工作状况。当施加真空时，执行器应缩回；若执行器应缩回时不缩回，则检查有无真空泄漏、真空软管损坏或阀卡滞等情况；若执行器不应缩回时缩回，则检查真空管路或更换HVAC控制总成（表8）。

    （7）空调系统性能浏试方法
    在进行空调系统测试时，应注意记录环境温度和相对湿度。
    1）在室内或遮阴环境下将车辆停好，环境温度至少为16℃。
    2）打开车窗给车内通气。
    3.）在空调系统上安装空调压力表。
    4）记录外界温度和相对湿度值。关上车门和车窗。
    5）将鼓风机转速设置在高速，温度设置为全冷，空气循环模式为外循环模式。按下A/C按钮，使空调压缩机运转。
    6）打开A/C空气出口导流板。
    7）在右中央出风口处放一个温度计。
    8）将发动机转速稳定在2000r/min。空调系统工作，直到出风口空气温度达到最低温度（大约3 min ）。
    9）记下出风口温度、高压侧压力、低压侧压力等数据。

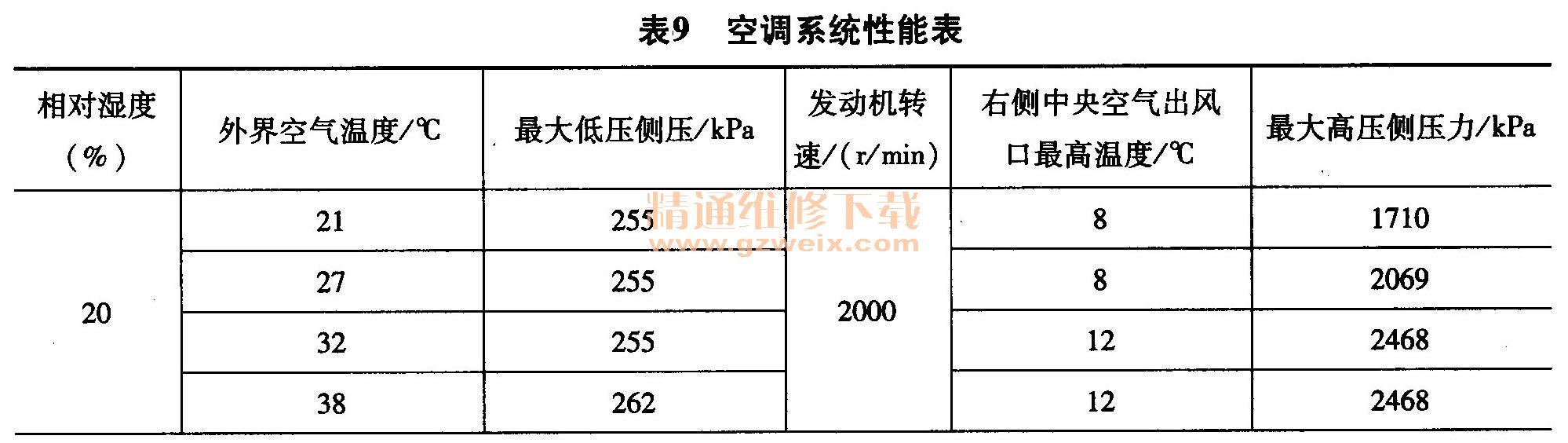

    10）将记录的数据与空调系统性能表（表9）中的数据进行比较。正常时记录的数据不应越过表中对应的数据。
