2）离合器转子和轴承的拆卸方法：
    ①拆下空调压缩机并固定好。

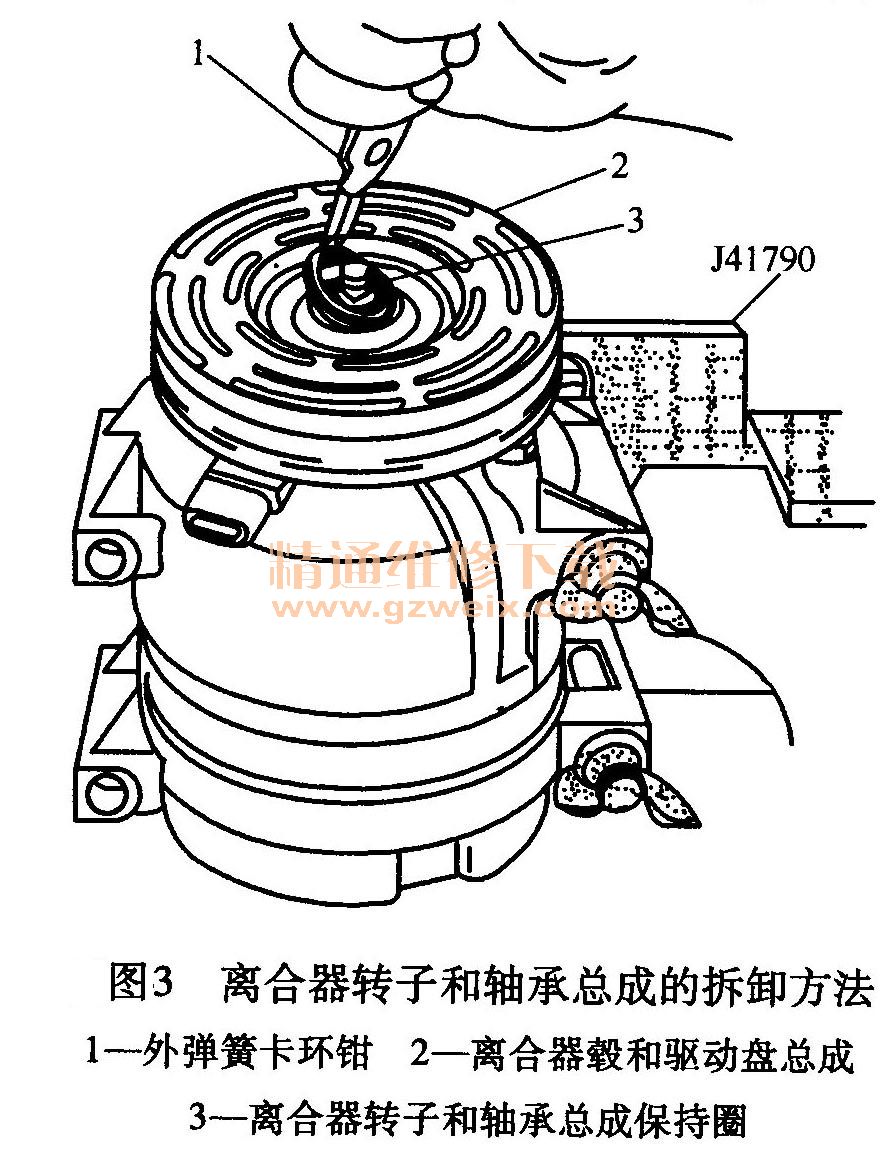

    ②如图3所示，拆下离合器毂不网E动板总成。用外弹簧卡环钳拆下离合器转子和轴承总成保持圈。

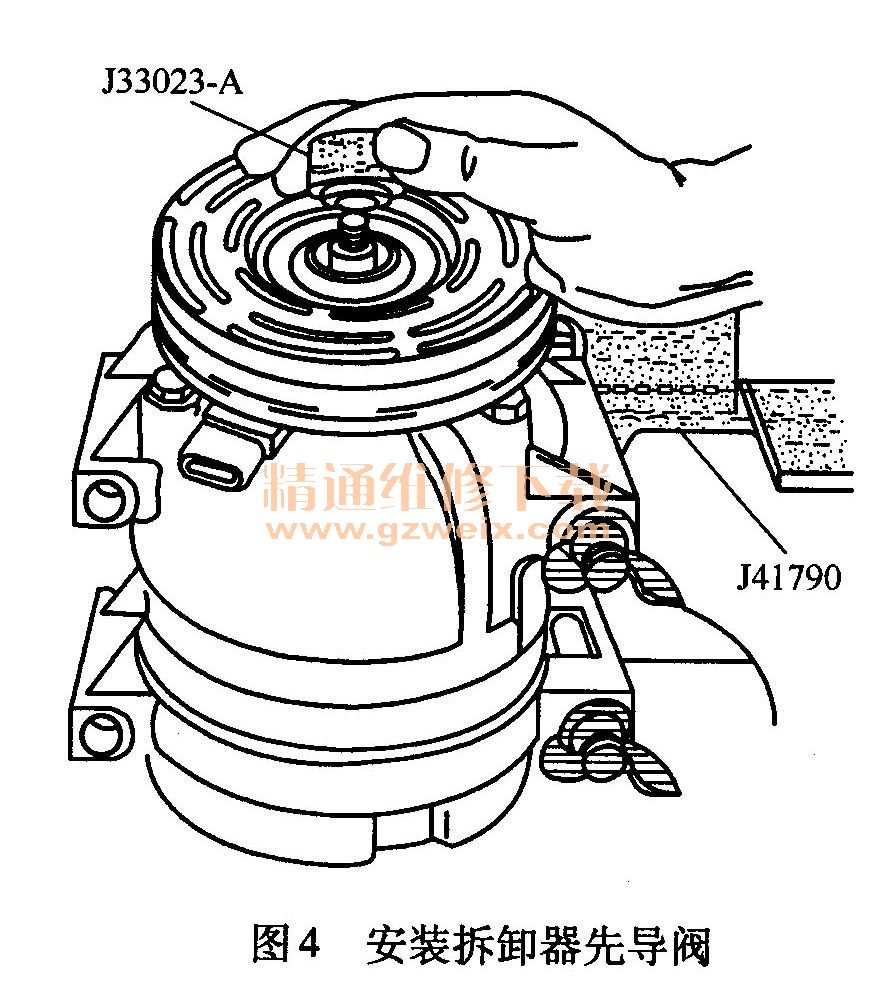

    ③如图4所示，将拆卸器先导阀J33023-A放在离合器转子上。

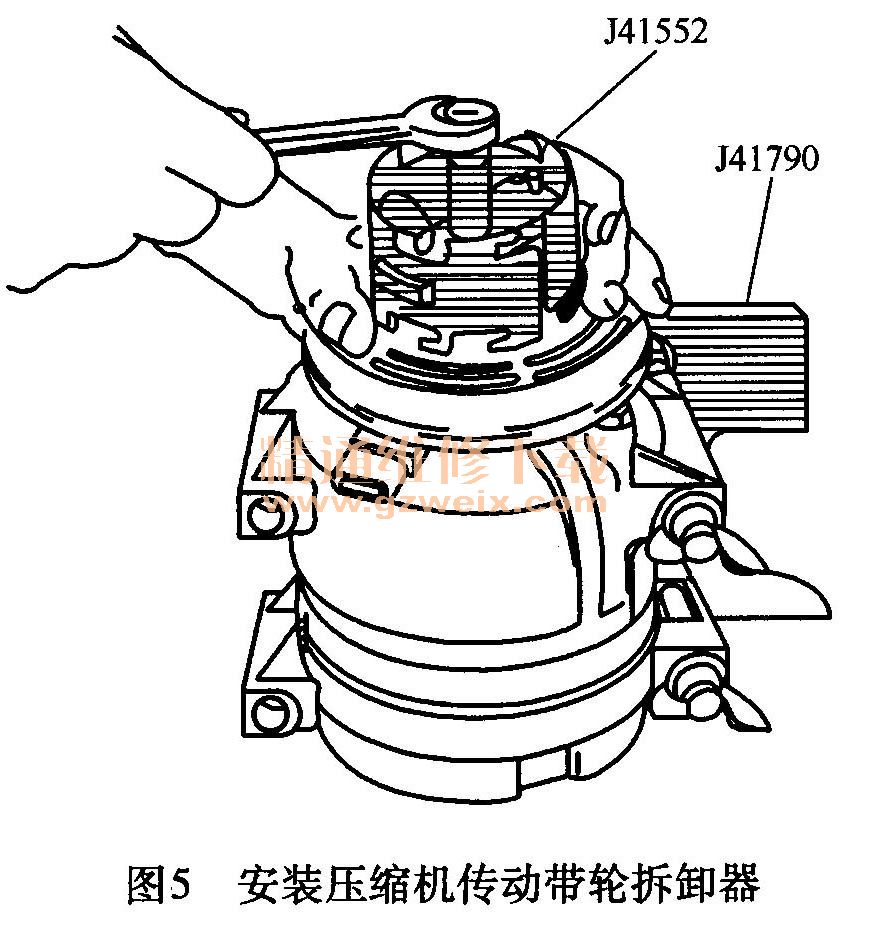

    ④如图5所示，将压缩机传动带轮拆卸器J41552向下装入转子槽的内圆中。在槽中顺时针方向转动J41552，使拆卸器上的凸舌与离合器转子啮合；用扳手中央受力螺钉固定J41552，拆下离合器转子和轴承总成。

    3）压缩机离合器线圈的拆卸方法：
    ①拆下空调压缩机并固定好。
    ②将拆卸器先导阀J33023-A安装到空调压缩机的前端。
    ③拆下压缩机离合器盘和毂总成。
    ④拆下压缩机转子和轴承总成。
    ⑤在压缩机前端的离合器线圈端子部位作记号。
    ⑥如图6所示，将离合器线圈拆卸器支柱J33025装到压缩机传动带轮拆卸器J8433上；将J8433装到压缩机离合器线圈并拧紧拆卸器支柱的螺栓；拧紧用于拆卸工作的顶出螺钉J8433-3;从压缩机传动带轮上拆下压缩机离合器线圈。

    4）压缩机控制阀的拆卸方法：
    ①拆下空调压缩机并固定好。
    ②如图7所示，拆下压缩机控制阀挡圈（用内弹簧卡环钳）；从空调压缩机上拆下压缩机控制阀。

    5）压缩机轴封的拆卸方法：
    ①拆下空调压缩机并固定好。
    ②拆下压缩机离合器盘和毂总成。

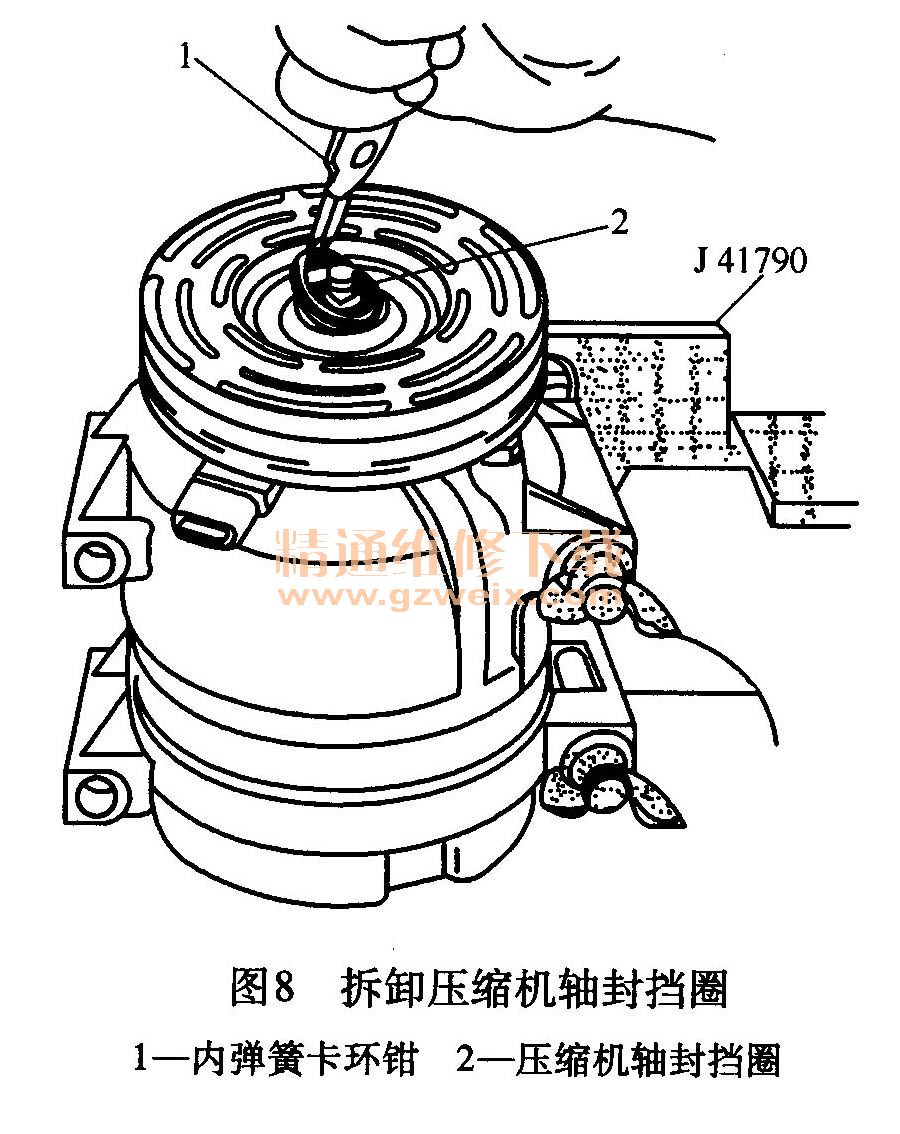

    ③如图8所示，用内弹簧卡环钳拆下压缩机轴封挡圈。

    ④不要让灰尘或杂质进入压缩机，彻底清洁轴周围、压缩机轴颈内表面、压缩机轴封的外露部分、压缩机轴、O形圈槽。

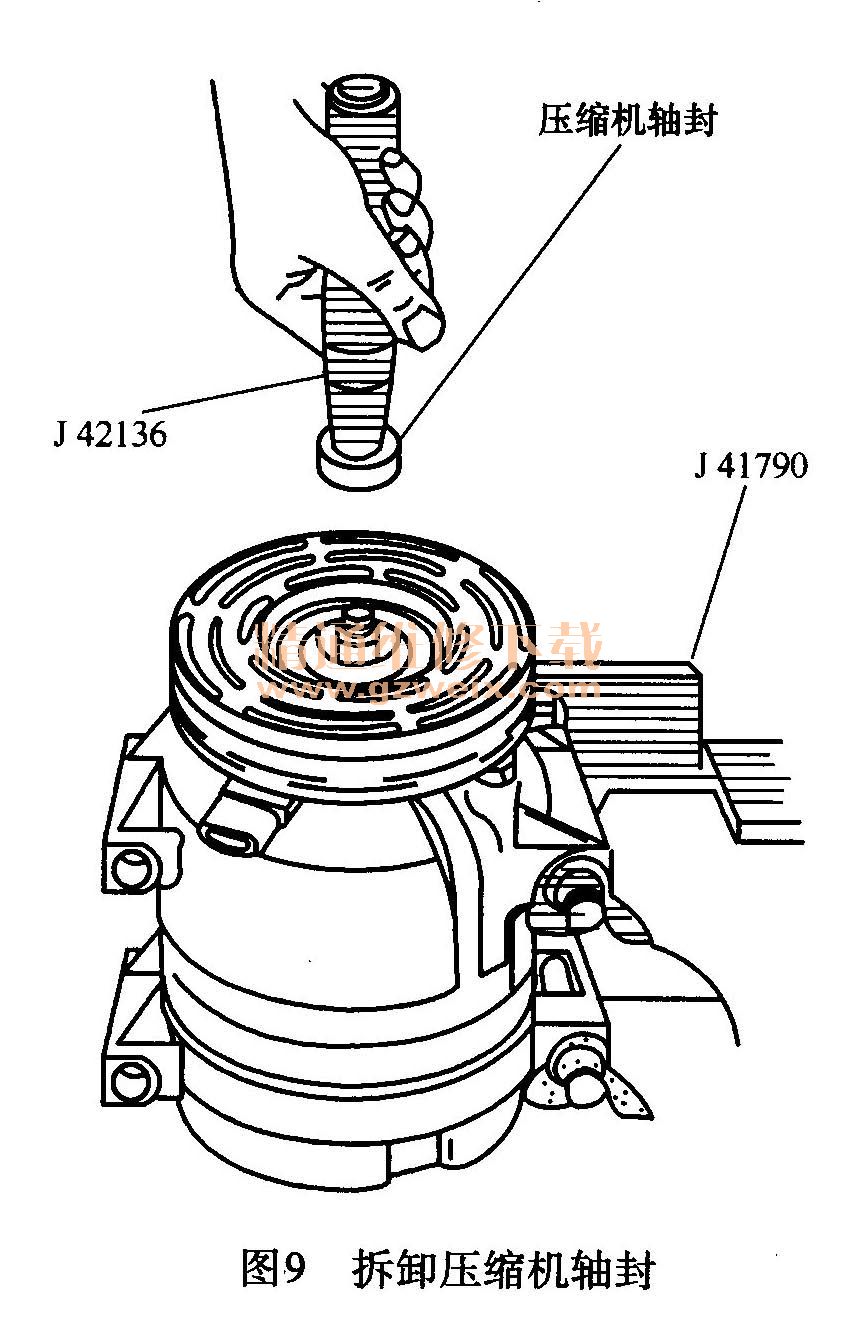

    ⑤如图9所示，将A/C凸缘密封拆卸器J42136的凸缘完全嵌入密封件的凹口部分，然后顺时针转动手柄；旋转着将压缩机轴封从压缩机上拆下。

    ⑥重新检查轴和压缩机轴颈的内表面有无灰尘和杂质，确信在安装新的压缩机轴封之前，这些表面是完全清洁的。
    6）压缩机减压阀的拆卸方法：
    ①拆下空调压缩机并固定好。
    ②如图10所示，从空调压缩机的后端拆下压缩机减压阀。

    7）压缩机控制阀的安装方法：
    ①用干净的冷冻机油涂在控制阀O形圈上。
    ②用手将压缩机控制阀推入压缩机。
    ③用内弹簧卡环钳安装压缩机控制阀挡圈，确信挡圈正确落座于环槽中。
