剖析全新英菲尼迪第四代VQ发动机技术
来源:本站整理  作者:佚名  2015-01-04 08:18:16

    一、技术亮点概述
   新设计的3. 5L发动机是第四代VQ35 DE发动机。第四代VQ发动机是英菲尼迪FR汽车的专用发动机(图1)。

    1.设计理念
    7500r/min高转速极限带来的兴奋体验;290hp动力强劲,但处理性能极佳的转矩曲线接近转速极限时产生膨胀感;
    悦耳、令人兴奋的发动机声响;同类别最佳的排放和燃油消耗性能。
    2.发动机规格
    排量:3498 mL。
    汽缸内径×行程:95. 5 mm×81.4mm。
    最大功率:6200r/min时231 kW(315hp)。
    最大转矩:4800r/min时349N·m(35. 6kg·m或257. 51bf·ft)。
    空转速度和点火正时:650r/min(N位)

    二、发动机部件功能结构
    1.无垫片式气门挺杆
    进气和排气门均采用无垫片式气门挺杆(图2)。

    结构:常规型VQ发动机的气门间隙通过选择气门挺杆上的垫片进行调节。最新VQ发动机的气门间隙通过选择气门挺杆进行调节。有多种不同厚度的气门挺杆用于调节气门间隙。凸轮轴可直接下推气门挺杆而非挺杆的垫片。气门涂层改为DLC涂层。
    目的:减少部件数量,使结构更加精简。
    维修要点:气门挺杆由高耐磨钢制成。无需进行定期保养。但如果气门挺杆因故需要更换,需要执行下面的烦琐步骤:拆除传动带、拆除曲轴带轮、拆除油底壳、拆除链罩、拆除链条、拆除集气室、拆除摇臂盖、拆除凸轮轴、更换气门挺杆、将拆下的所有部件装回原位置。
    气门挺杆的侧壁呈筒形,类似于第二活塞环,因此更容易插入挺杆内径中。
    2.气门、弹簧、护圈、气门锁片、挺杆
    结构:气门座圈由金属铝制成。

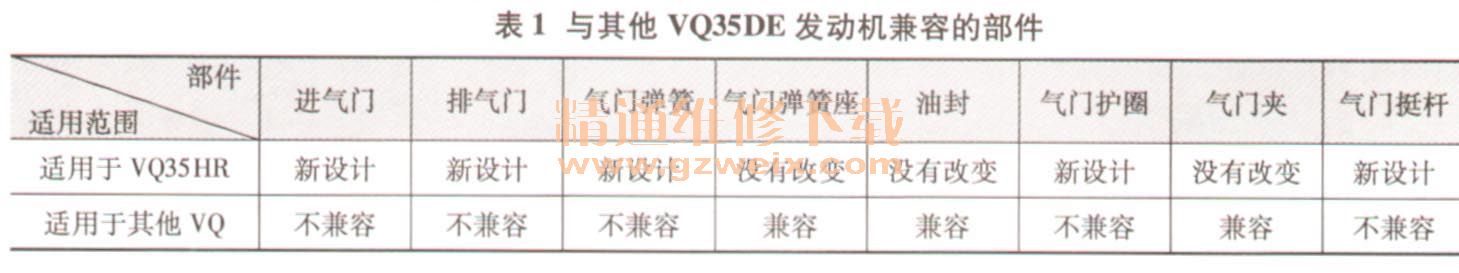

    维修要点:下列部件与其他VQ35DE发动机兼容(表1和表2)。



    3.机油尺导管
    结构:气缸盖前端配有机油尺导管。
    维修要点:导管使机油尺易于插入。
    油位:H(高)为5. 0L, L(低)为3. 5L。工厂加油:H(高)油位。如果油位超过高油位0. 5 L或以上,应将油位降至H(高)油位。
    4.凸轮轴传动系统
    IVT:进气气门正时控制系统;C-VTC:持续可变气门正时控制系统(图3)。

    结构:进气凸轮轴配备了叶片式C-VTC,与VK45 DE和QR25 DE的类型相同。各气缸侧体的相位传感器可感知凸轮轴尾端的凹口,进气凸轮轴的位置根据反馈信号控制。控制油道改为VTC盖式。VTC的最大变化角也扩大了。进气凸轮轴位置根据行驶条件连续控制。

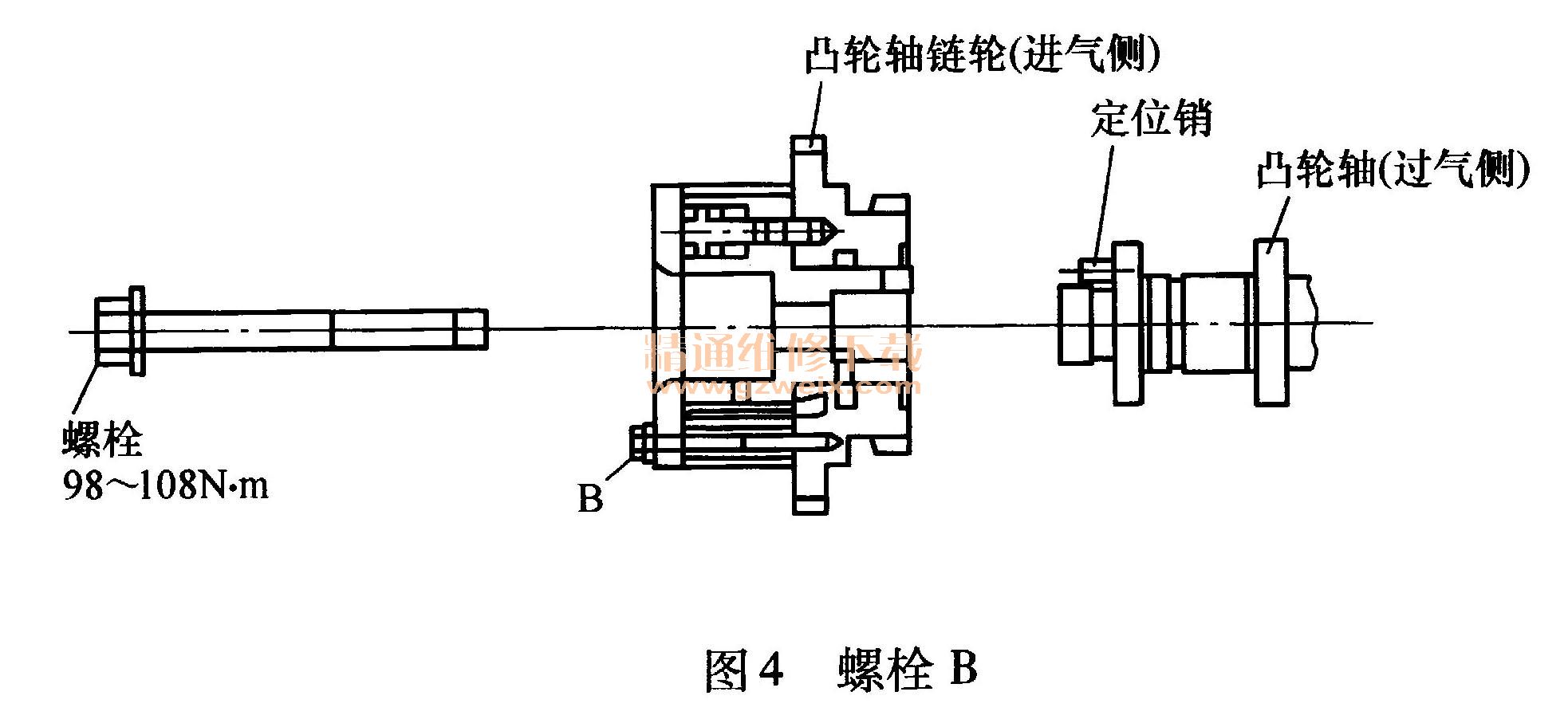

    维修要点:切勿松开螺栓B(图4)。

    5. EVT(排气门正时控制系统)、电子可变气门正时控制系统
    结构:排气凸轮轴配备了排气门电子VTC(图5)。电子VTC采用电磁减速器和弹簧,形式与Z33+6 M/T的VQ35 DE相同。各气缸侧体的相位传感器可感知凸轮轴尾端的凹口,排气凸轮轴的位置根据反馈信号控制。

    操作:该结构以电磁方式连续控制凸轮相位,同时排气门保持固定动作角。ECM可接收曲轴位置、凸轮轴位置、发动机转速和发动机冷却液温度等信号。ECM随后根据行驶状态,向排气门正时控制磁性减速器发送开/关脉冲负荷信号。这样实现了对排气门开/闭时的控制,从而在高发动机转速范围内提高了发动机转矩和输出功率。
    维修要点:切勿拆卸磁性减速器。“排气门正时控制学习”是了解排气门正时控制磁性减速器特性的一项操作,通过比较排气凸轮轴目标角与排气凸轮轴实际延迟角完成的。每次断开或更换排气门正时控制磁性减速器,或者更换ECM时,都必须执行该操作。
    学习操作程序,有CONSULT-III:启动发动机并使之预热到正常工作温度。将变速杆置于空档位置,确认没有加载下列电气或机械负荷:前照灯开关关闭、空调器开关关闭、后除雾器开关关闭、转向盘处于直线前进位置等。使发动机转速保持在1800~2000r/min之间。通过CONSULT-III在“WORK SUPPORT”(工作支持)模式下选择“EXH V/T CON-TROL LEARN”(排气气门正时控制学习)。按下“START”并等待20s。确保CONSULT-III屏幕上显示“CMPLT”。
    学习操作程序,无CONSULT-III:启动发动机并使之预热到正常工作温度。将变速杆置于空档位置,确认没有加载下列电气或机械负荷:前照灯开关关闭、空调器开关关闭、后除雾器开关关闭、转向盘处于直线前进的位置等。使发动机转速保持在1800~2000r/min之间20s。
