11.氧传感器
结构:
氧传感器(传感器2)有一个4端子插头(图27)。信号接地只与ECM连接,与传感器主体隔开。
目的:4端子设计是世界通用标准。
维修要点:有两类4端子插接器
氧传感器电路。在某些车型中(如F50),传感器搭铁通过线束与发动机主体相连,因此不与ECM连接。参考各车型的维修手册确认
氧传感器电路的连接情况。在两类电路中,传感器信号搭铁均与传感器主体隔开。
12.动力转向压力传感器
结构:用动力转向压力传感器取代了动力转向压力开关。
操作:线性输出信号根据动力转向油压发送(图28)。
目的:传感器使发动机转速可平稳控制。
13.发动机机油温度传感器
结构:发动机机油温度传感器用于检测发动机机油温度(图29)。传感器可修正ECM发出的电压信号。修正后的信号作为发动机油温度输入返回ECM。传感器采用对温度变化比较灵敏的热敏电阻。热敏电阻的电阻随温度升高而减小。
维修要点:若检测到DTC,则启动安全一失效模式(P0197. P0198)。安全一失效条件是,排气VTC控制装置由于转矩切断而停止运行。
14.冷却风扇转速控制
功能:尽可能减小冷却风扇转速,以提高燃油经济性和降低噪声。冷却风扇控制因素见表3(与V36车型相同)。

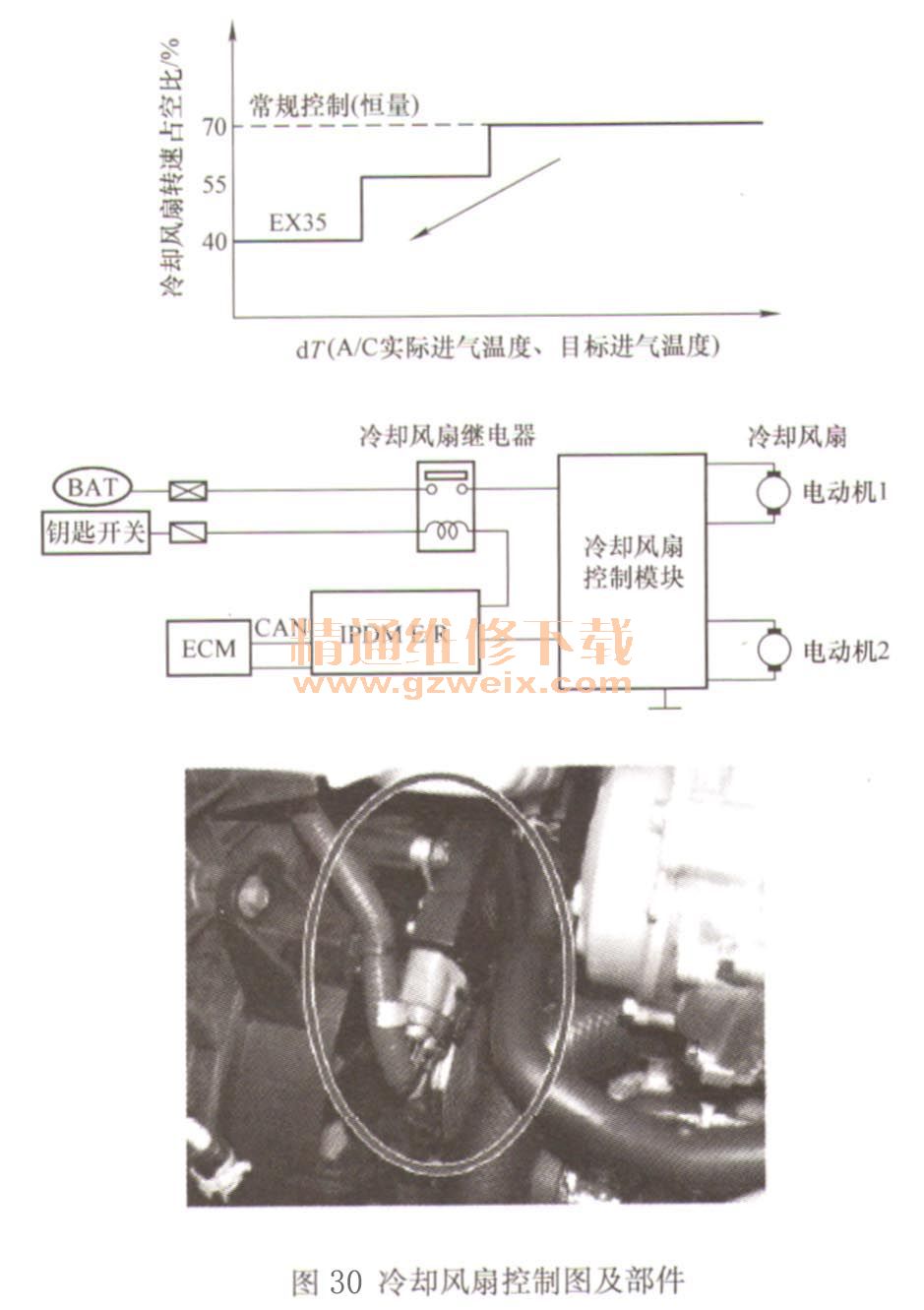

冷却风扇转速取决于空调实际进气温度与空调目标进气温度之差。如果达到足够的冷却程度,冷却风扇转速将分两步降低(图30)。
15.排气系统
结构:采用了对称双排气系统(图31),以产生EX35 (V36车型)独特的声音并减少30%排气背压(与V36车型相比)。采用了有饰件的双尾管,以给人强劲动力的感觉。
维修要点:主消声器插头设计设计为法兰式。
