剖析大众/奥迪车系空调系统结构及检修要点
来源:本站整理  作者:佚名  2015-02-11 08:07:08

    1.结构特点
    大众/奥迪车系是最为常见的车系之一,在本书中引用了大量的维修实例来说明检修方法及控制原理,这对子提高维修人员的检修技术是非常有帮助的。大众/奥迪车系空调系统的结构特点如下所述。
    (1)出风控制方式
    早期车型采用拉索式和真空式出风控制装置,这两种装置主要配置在手动空调系统中,结构比较简单,但故障率较高。对于自动空调系统,空气分配箱上装有数个风门伺服电动机,这些电动机由空调控制模块控制。风门伺服电动机分为两种,一种是早期的电动机与电位计集成的类型,结构虽然简单,但线束较多;另一种是目前采用的模块化风门伺服电动机,空调控制模块通过局域总线可控制所有的风门伺服电动机,线束大为简化(通常为三线制),故障率也相应降低。
    (2)空调压缩机控制方式
    大众/奥迪空调系统变化最多的部分就是空调压缩机的控制方式,有继电器控制方式,有空调控制器控制方式,也有空调控制模块控制方式。无论是哪种控制方式,若想排除空调压缩机不工作的故障,都必须读懂电路图,弄清楚部件的安装位置,这样才能防止误判或换错部件。
    (3)电动散热风扇控制方式
    早期车型电动散热风扇是由冷却液温度和继电器控制的,随着汽车制造技术的提高,电动散热风扇控制配置了空调/散热风扇模块,此后又出现了独立的散热风扇控制模块,电动散热风扇的转速能够无级调控。对于新款大众/奥迪车型,散热风扇控制模块由发动机控制模块直接控制,因此在检修时要注意查询发动机系统的故障码和数据流
    2.检修要点

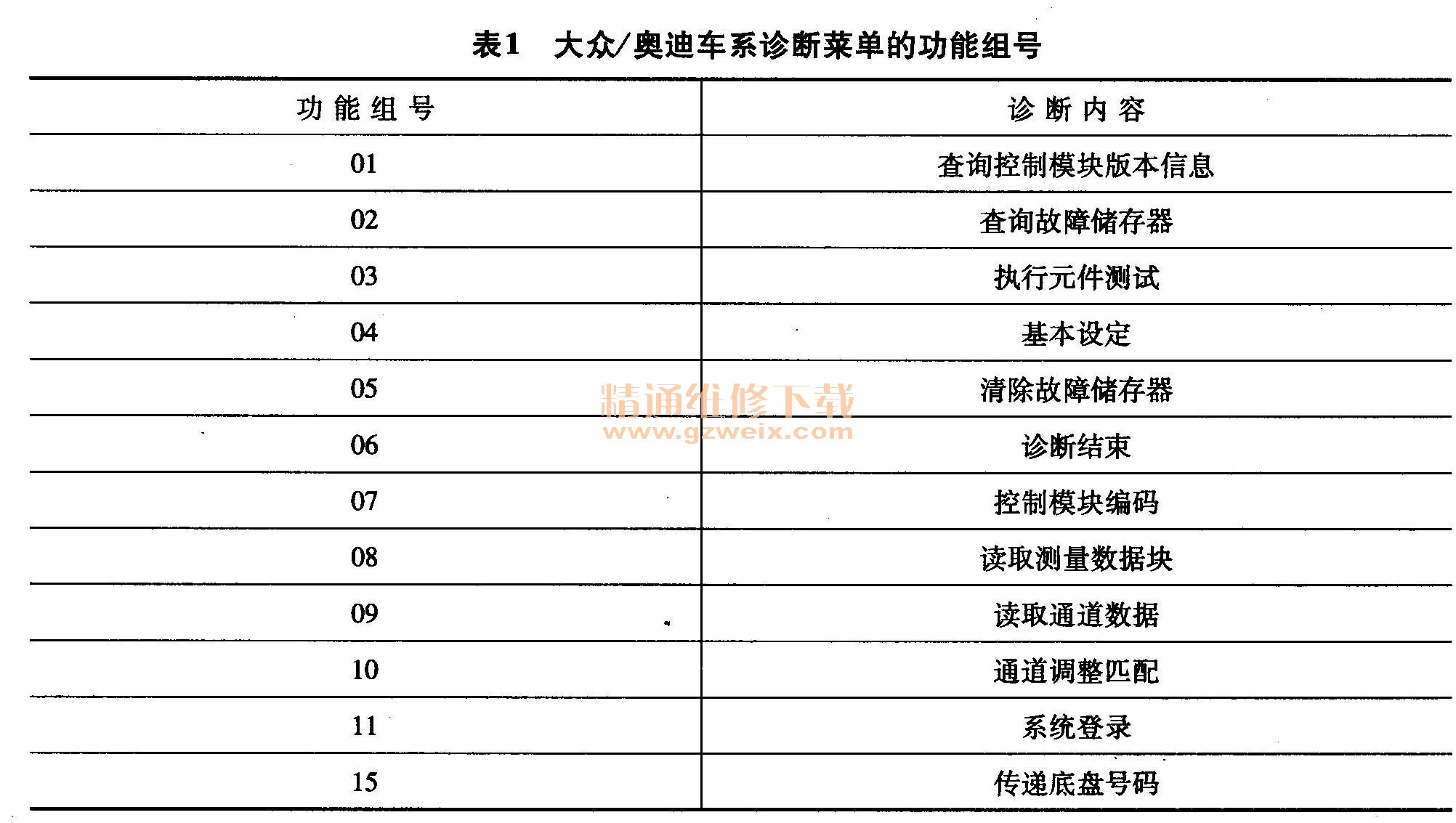

    大众/奥迪车系的诊断菜单比较有特点,相关系统按照地址码进行分类,选择地址码后即可进入待检系统的诊断菜单,此后按照功能组号选择诊断项目,在查看数据流、控制模块匹配、自适应功能匹配、执行元件测试时,需要选择相应的组号。空调系统的地址码为08,进入03地址码菜单后选择功能组号02,可以查看故障信息;选择功能组号05,可以清除故障码;选择功能组号08,可以查看数据流。大众/奥迪车系诊断菜单的功能组号见表1。

    在诊断仪使用方面,要注意无论是专用型诊断仪还是通用型诊断仪,诊断菜单的形式都是基本相同的,操作方法大同小异,难度不大,关键在于记住编码、登录密码、功能匹配组号等代码信息。

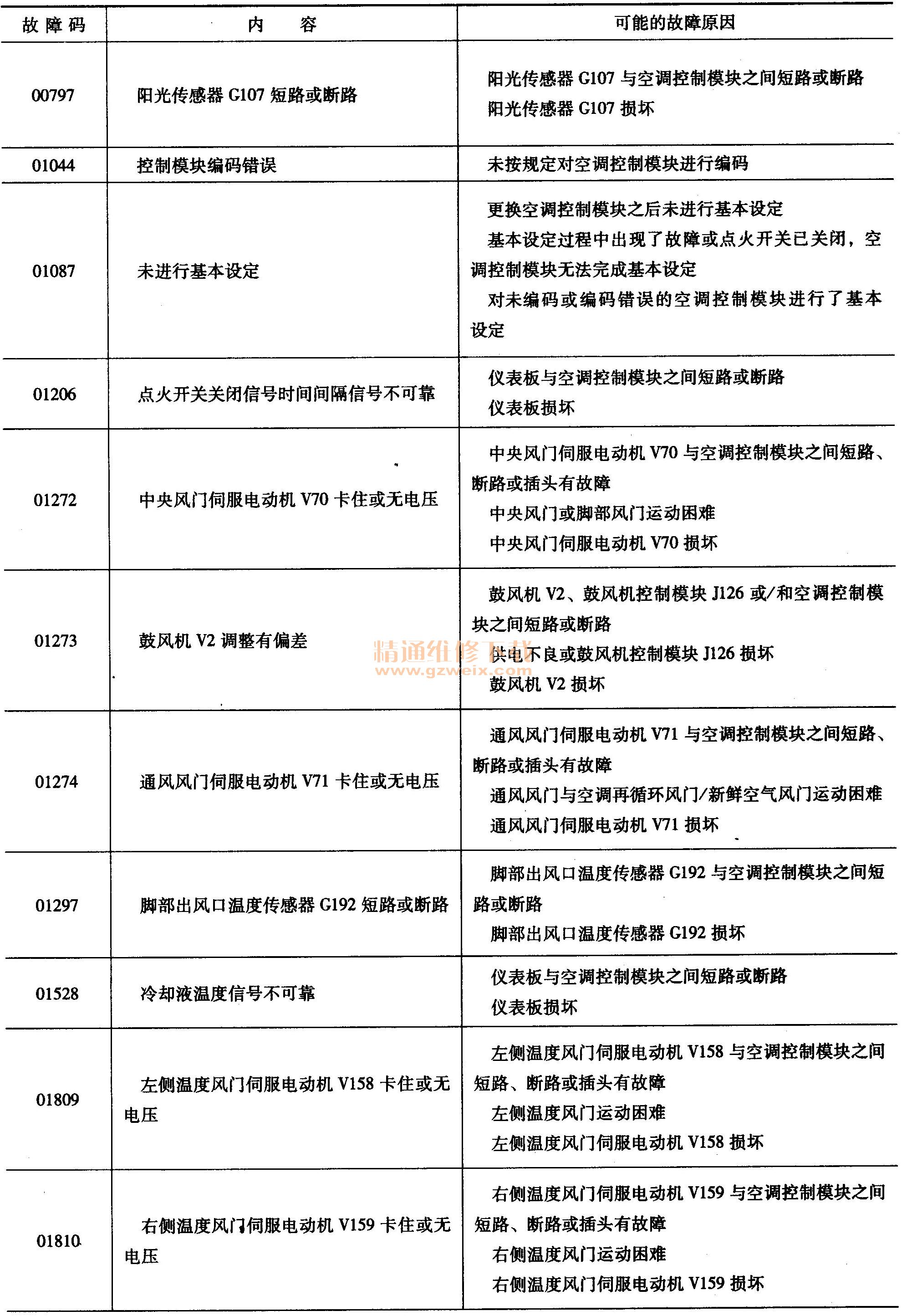

    大众/奥迪车系的车型众多,空调系统的具体控制方式有所不同。笔者认为奥迪A6空调系统是比较典型的,也就是说只要掌握了奥迪A6空调系统的检修方法,检修其他车型空调系统也就不难了。因此建议维修人员重点理解奥迪A6空调系统的故障码内容,从而提高检修成功率。奥迪A6空调系统故障码表见表2。
