二、多仿形座椅控制功能简介
    （一）动态座椅控制功能介绍
    1．动态座椅部件位置图

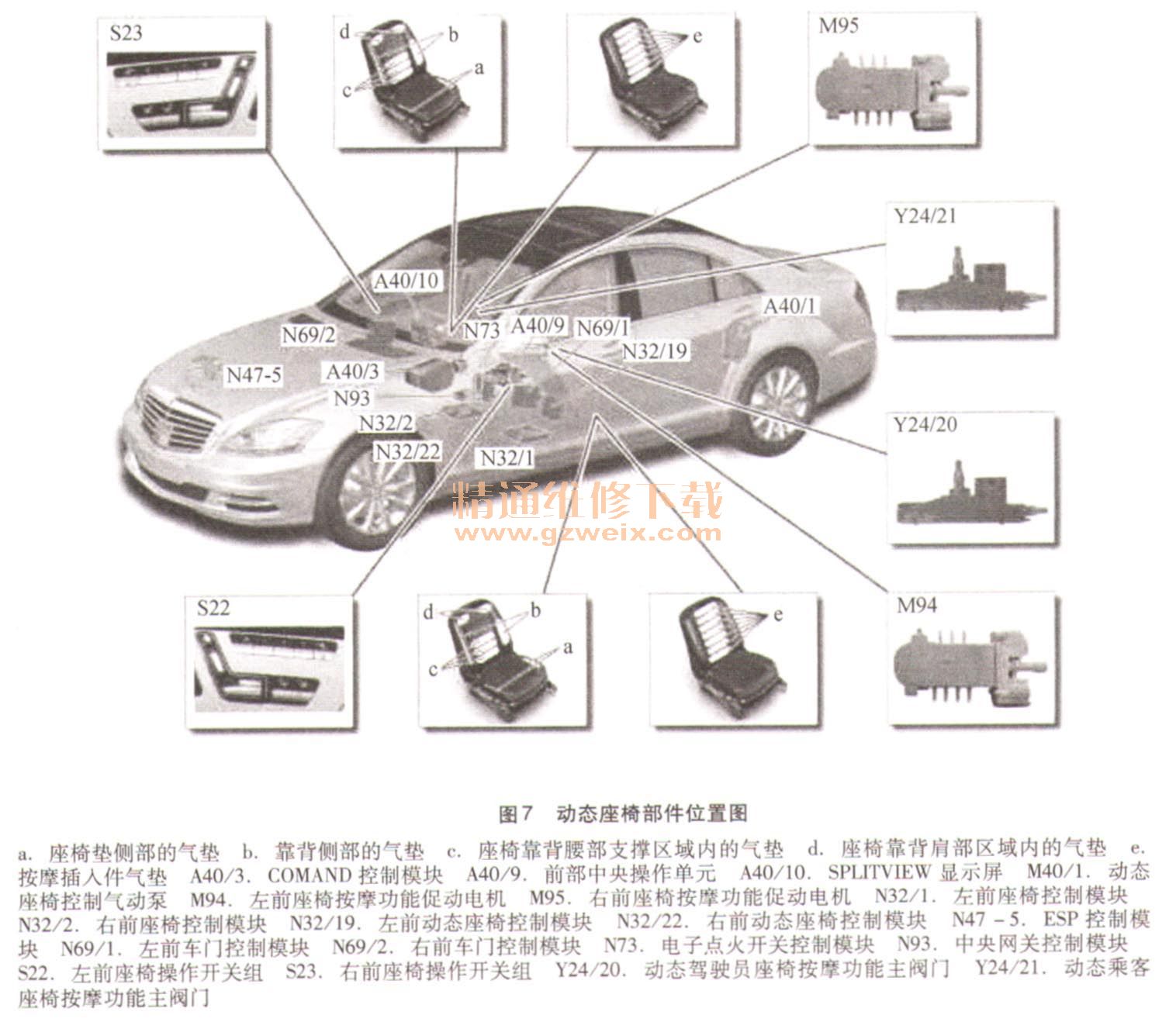

    代表车型221 S600，动态多仿形座椅（代码432） N32/19、N39/22、2010年款以后／改款改型），部件位置如图7所示。

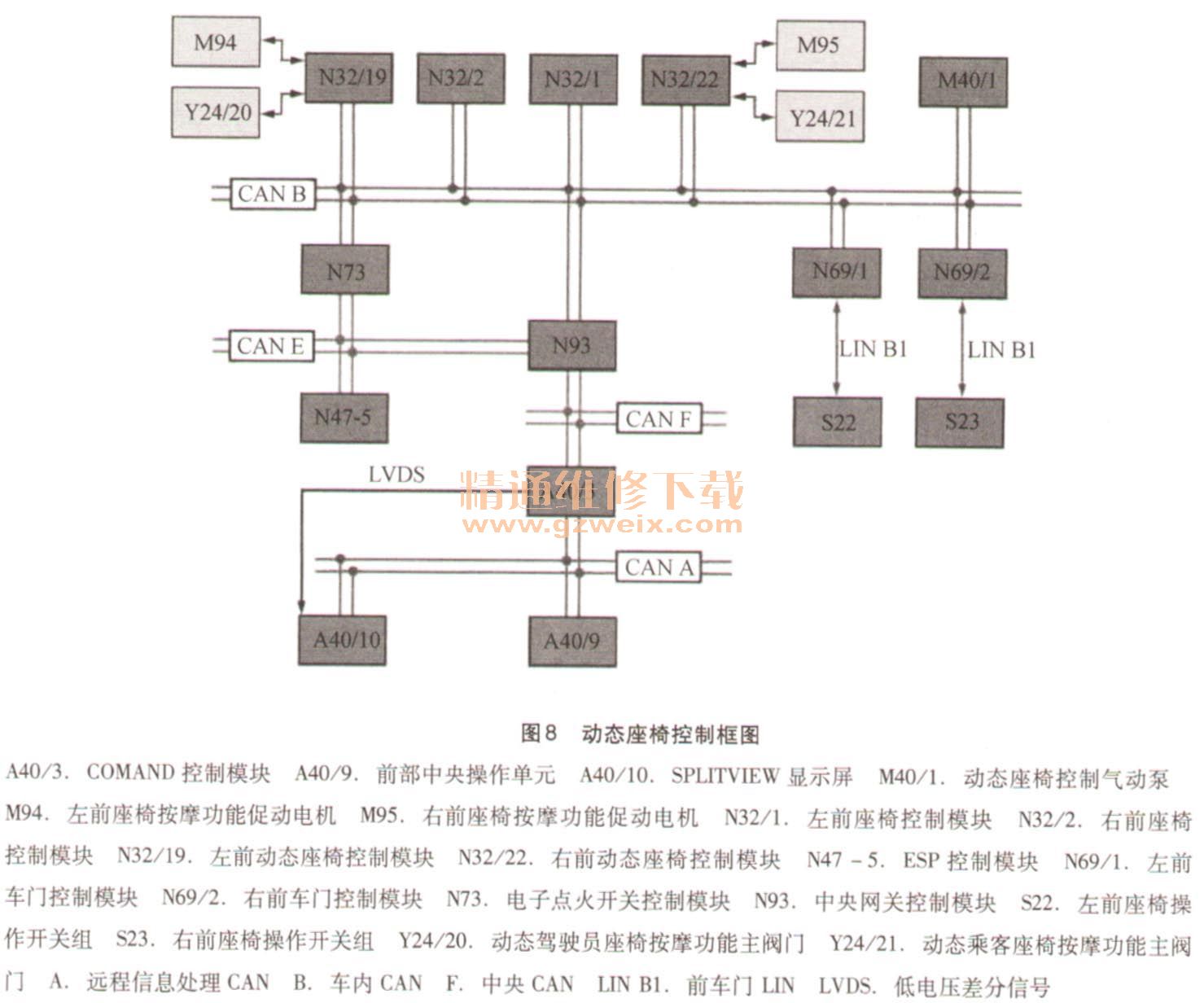

    2．动态座椅控制框图（图8）

    3．动态座椅控制功能
    动态多仿形座椅将舒适型多仿形座椅的优点和运动型座椅的优点结合起来。此类型座椅的横向支撑座椅垫中的基本压力会自动调节座椅的横向支撑。转弯时，动态功能会增强横向支撑。因此，转弯时通过横向支撑气垫（侧支撑）的自动加压来改善处于弯道外侧的横向支撑。可以使用前部中央操作单元A40/9分2级来调节充气强度。这实际上取决于当前的车速和横向加速度。为防止长途旅行中背部出现不适感，多仿形座椅还配备了按摩功能。只要激活按摩功能，7层按摩插入件的仿形会按一定顺序进行充气、维持充气形状、放气。可以通过旋转式按钮A40/9s11分4级来单独设置按摩功能。压力受到持续调控，以符合设定的压力值以及各个气垫区域的指定压力。也可以使用前部中央操作单元来手动调节动态多仿形座椅中的各种气垫，由左前动态座椅控制模块N32/19或右前动态座椅控制模块N32/22促动。
    开启脉冲功能（按摩功能）时自动促动以下部件：左前座椅按摩功能促动电机（M94）或右前座椅按摩功能促动电机（M95）、动态驾驶员座椅按摩功能主阀门（Y24/20）或动态前排乘客座椅按摩功能主阀门（Y24/21）。相应的座椅按摩促动电机随后气动地促动按摩插入件中上下叠放的7个按摩气垫层。动态多仿形座椅系统提供两种版本，左侧座椅版和右侧座椅版。动态座椅控制（M40/1）的气动泵提供填充座椅垫所需的空气。可以保存所调节的仿形。
    同时请求多个功能时，仅执行具有最高优先级的调节动作。
    ·优先级1：横向靠背支撑
    ·优先级2：腰部支撑
    ·优先级3：横向座椅垫支撑
    ·优先级4：肩垫
    ·优先级5：动态多仿形座椅
    ·优先级6：按摩功能（脉冲或动态腰部支撑）
    动态多仿形座椅系统主要有以下功能：
    ·手动对动态座椅上的气垫进行充气、放气功能
    ·动态座椅上的动态横向支撑功能
    ·带记忆的动态座椅位置存储功能
    ·动态座椅的按摩功能
    （1）手动对动态座椅上的气垫进行充气、放气功能。
    通过促动前部中央操作单元A40/9内的多仿形座椅快速选择按钮A40/9s4，COMAND显示屏内的“多仿形座椅”菜单被调用。可通过气垫的充气和放气，单独地调节动态多仿形座椅的靠背和座椅垫的仿形及硬度。左前动态座椅控制模块N32/19和右前动态座椅控制模块N32/22促动阀门并利用集成在相应动态座椅控制模块中的压力传感器测量气垫压力。
    气垫位于如下位置：下部腰部支撑区域内、中间腰部区域内、上部腰部区域内、靠背的左右侧支撑中、座椅垫的左右侧支撑中、座椅靠背的肩部区域内。动态座椅控制的气动泵提供气垫充气所需的空气。在出现以下状况时会中断动态座椅的控制功能：充气或放气超时、相应功能的气垫发生漏气、车载电气设备紧急操作模式。
    以驾驶员座椅为例说明手动充气／放气功能。手动充气／放气激活以下部件功能：座椅扶手气垫横向支撑的调节、座椅垫气垫横向支撑的调节、腰部支撑的升降调节、腰部支撑的＋／－调节、肩部区域的调节。
    座椅扶手气垫横向支撑的调节：
    通过促动前部中央操作单元内的多仿形座椅快速选择按钮，COMAND显示屏内的“多仿形座椅”菜单被调用。选择驾驶员座椅后，前部中央操作单元的旋转式按钮A40/9s11可用于在子菜单中选择“靠背横向支撑”调节。然后，靠背的左右气垫横向支撑可以以20个步骤共同充气，或按下“0”将其放气到最小压力。为此，在达到25kPa的最小剩余压力（促动时）后的l min内开启气动阀。
    座椅垫气垫横向支撑的调节：
    使用前部中央操作单元并在子菜单中选择“侧部座椅”设置。在子菜单中向上或向下促动中央操作单元能够以10个步骤共同对左右气垫横向支撑充气，如果向下按下“0”，则将其放气到最小压力。为此，在达到25kPa的最小剩余压力（促动时）后的1 min内开启气动阀。
    腰部支撑的升降调节：
使用前部中央操作单元并在子菜单中选择“腰部支撑”设置。在子菜单中向上或向下促动中央操作单元上的旋转推进式按钮，腰部区域中的靠背仿形根据腰部支撑定义的特性图对3个气垫进行充气或放气。通过3个腰部支撑插入件为腰部支撑规定0～100％的特定值。此促动以20个步骤的增量执行。对于0％的特定值，如果达到25kPa的最小剩余压力的时间不超过1 min（促动时），气动阀仍保持开启。
    腰部支撑的＋／－调节：
    使用前部中央操作单元并在子菜单中选择“腰部支撑”设置。通过在子菜单内将中央操作单元上的旋转推进式按钮推到右侧或左侧。可通过充气或放气以20个步骤的增量手动改变三个腰部支撑气垫的靠背仿形。推向“0”将对腰部支撑垫进行放气直至达到最小压力。为此，在达到25kPa的最小剩余压力（促动时）后的1 min内开启气动阀。
    肩部区域的调节：
    使用前部中央操作单元并在子菜单中选择“肩部”设置。肩部区域中的2个气垫可以10个步骤手动充气到最大压力，或在按向“0”时放气到最小压力。为此，在达到15 kPa的最小剩余压力（促动时）后的1 min内开启气动阀。
