剖析奔驰车系座椅和车门电器控制系统
来源:汽车维修技师  作者:佚名  2015-03-25 09:45:15

    (二)多仿形座椅功能介绍
    代表车型221 5350,多仿形座椅(409) MCS N32/15、N32/16,N32/20、N32/21代码406后部多仿形座椅。
    多仿形座椅可单独调节。座椅垫和靠背的外廓和表面硬度的单独调节可通过对相应气垫的充气和放气来实现。对于前排座椅,可以通过前中央操作单元A40/9根据菜单配置各个功能并在COMAND显示器中显示。在带记忆组件的车型上(代码275),可以存储和调用前排座椅的当前设置,同时转向柱和外部后视镜的设置可以存储在驾驶员侧。对于后排座椅,可以通过后部操作面板控制模块N72/2手动配置各个功能。后部设备还具备按摩功能,可以防止长途旅行造成的背部紧张。在带后排座椅存储器的车辆上(代码276),可以存储或调用当前座椅设置。
    前排座椅上的气垫位置(代码409)(图11)。

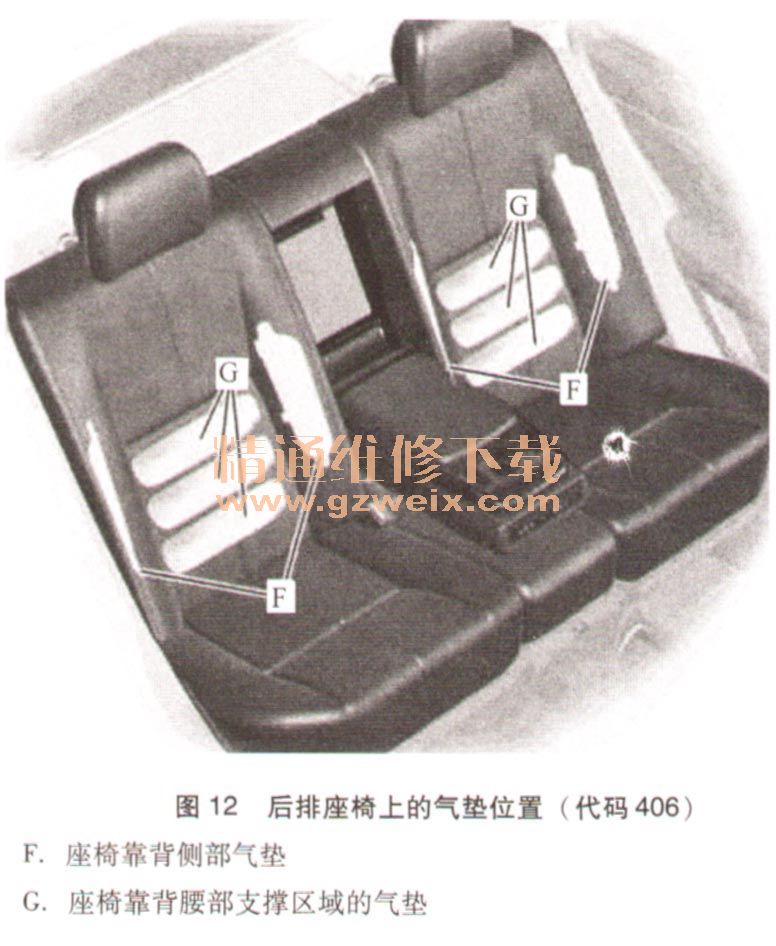

    后排座椅上的气垫位置(代码406)(图12)

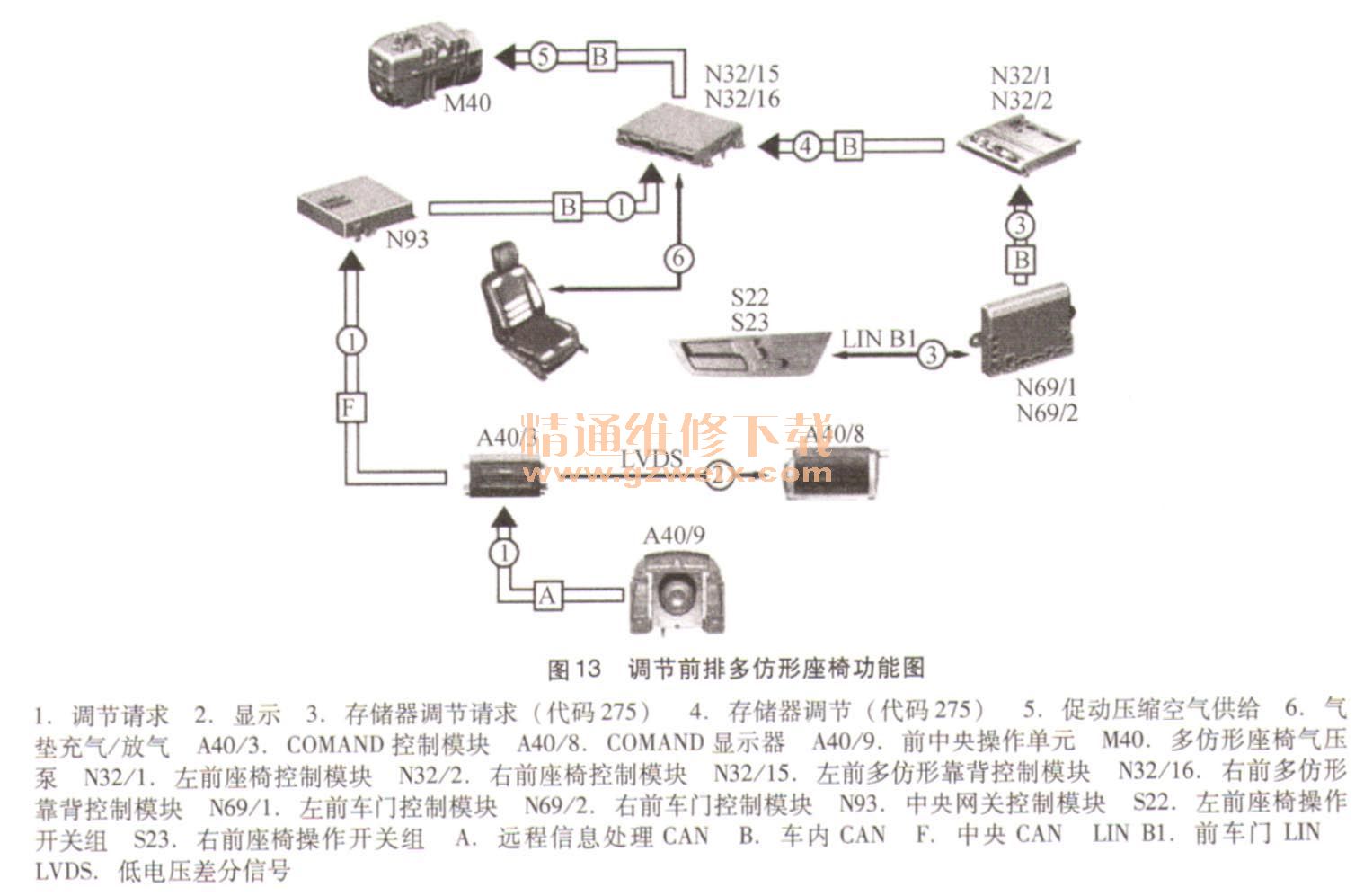

    1.调节前排多仿形座椅功能(图13)

    根据菜单通过前中央操作单元可对各多仿形座椅进行设置。设置信息在COMAND显示器中显示。按下前中央操作单元的多仿形座椅快速选择按钮A40/9 s4促动COMAND显示器的“座椅调节”子菜单。旋转/推进控制器A40/9s11可用于调节下列气垫:座椅垫侧部气垫、座椅垫高位腿部气垫、靠背侧部气垫、靠背腰部区域的气垫、靠背肩部区域的气垫。在带记忆组件的车型上,使用座椅操作开关组可以储存或调用当前座椅设置。同时,转向柱和车外后视镜的设置被存储在驾驶员侧。

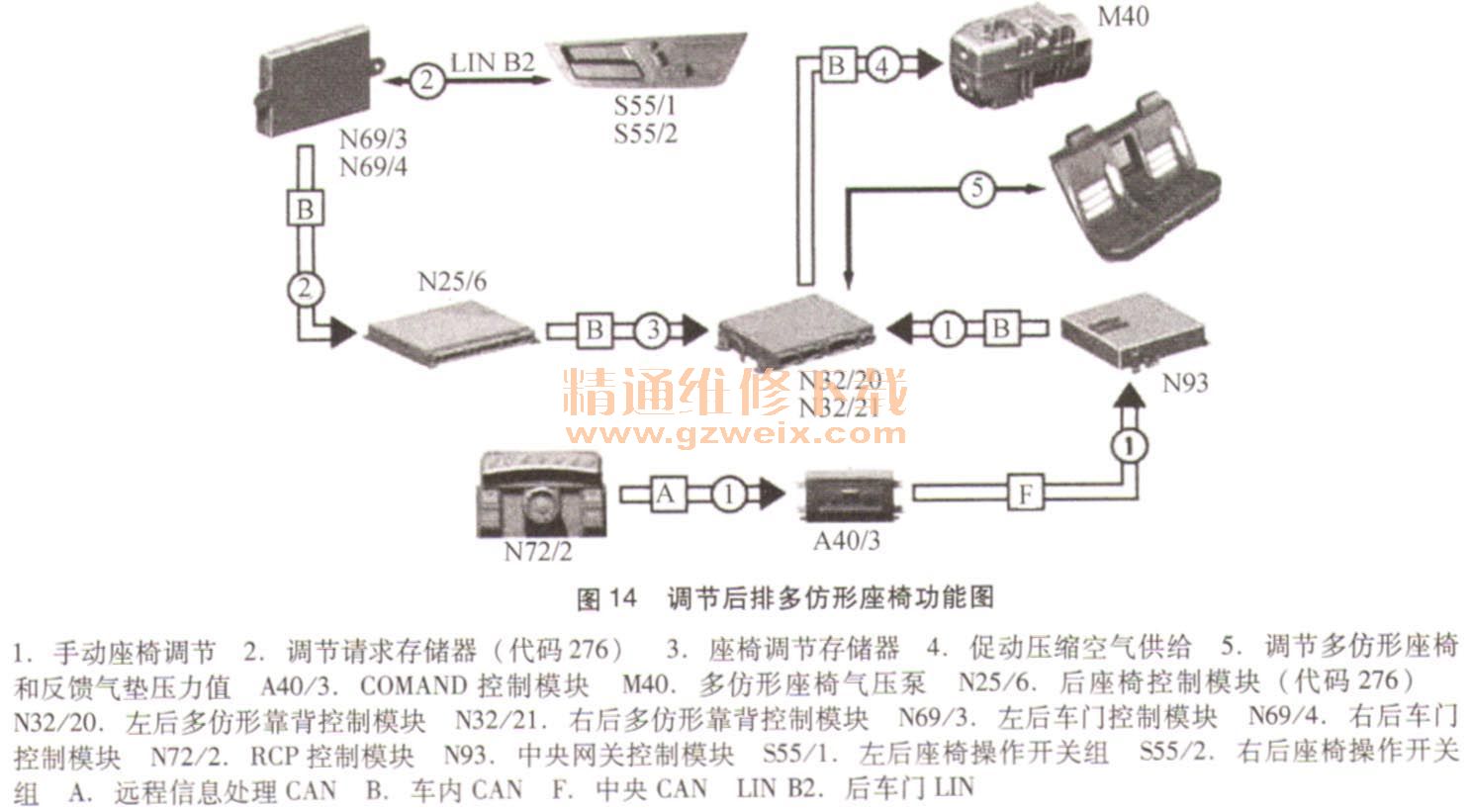

    2.调节后排多仿形座椅功能(图14)

    通过后部操作控制面板控制模块RCP可对各多仿形座椅进行手动调节。
    手动调节功能顺序:
    按下后部操作控制面板上的左座椅选择按钮N72/2sl2或右座椅选择按钮N72/2sl3即可选择相应侧的多仿形座椅。
    使用靠背侧座椅仿形按钮N72/2s14、腰部支撑座椅仿形按钮N72/2s15或腰部支撑高度调节按钮N72/2s16,通过对气垫充气或放气可以手动调节气垫。
    自动调节功能顺序:
    按下特定后排座椅操作开关组的相关存储器开关(555/1 s7 、555/1 s8、S55/1s9 、S55/2s7、S55/2s8或S55/2s9)并按住不放时,系统就会改变相应的座椅和气垫设置。相关的存储器开关被松开时,将立即中断调节过程。

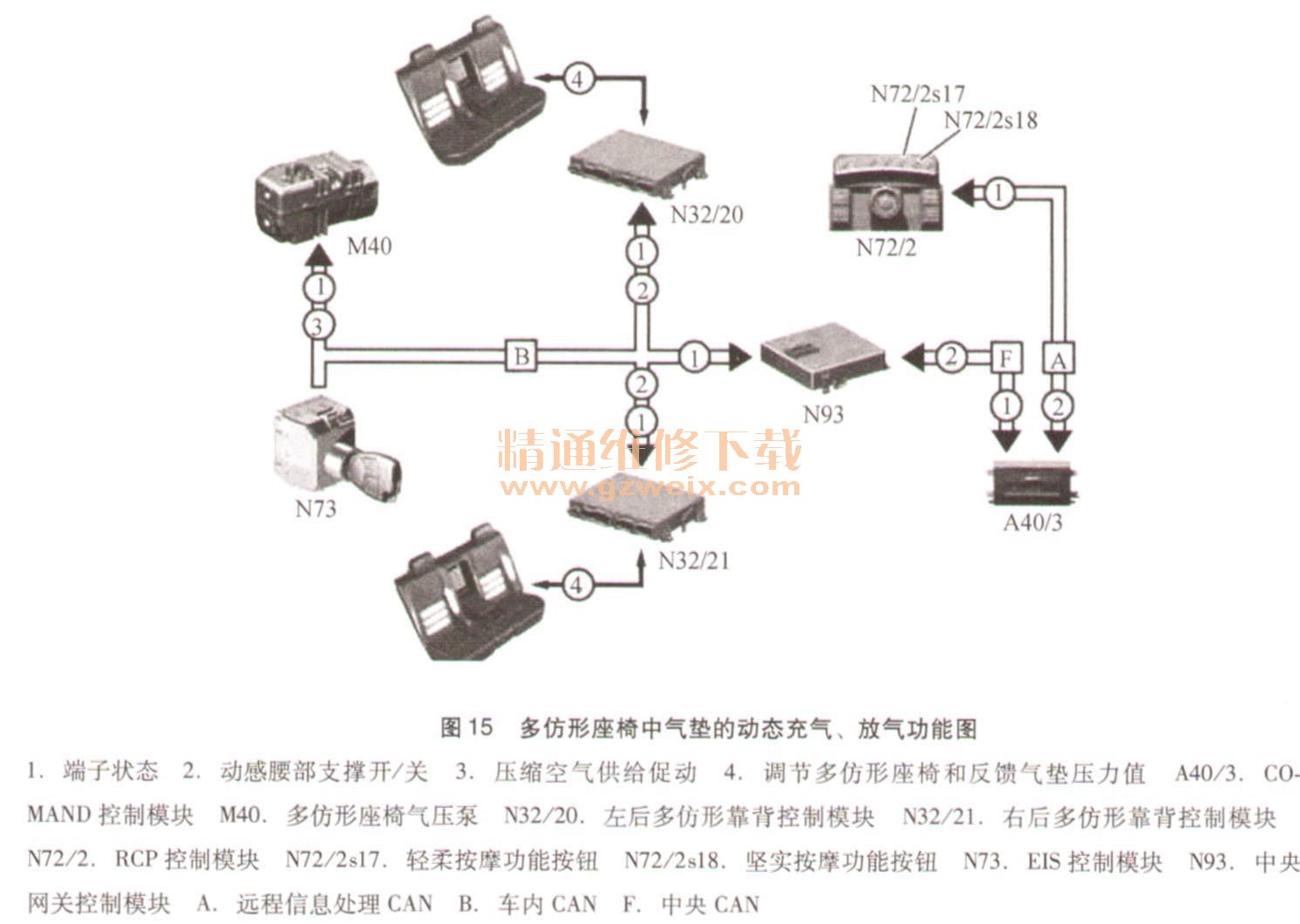

    3.多仿形座椅中气垫的动态充气、放气功能(图15)

    为防止长途行车造成的紧张,多仿形座椅(MCS)具备动态气垫充气、放气(按摩)功能。有两种类型的按摩:轻柔按摩、坚实按摩。按下RCP控制模块中的轻柔按摩或坚实按摩按钮,可通过特定后排多仿形靠背控制模块来控制按摩功能。
    (1)多仿形座椅控制模块部件说明。

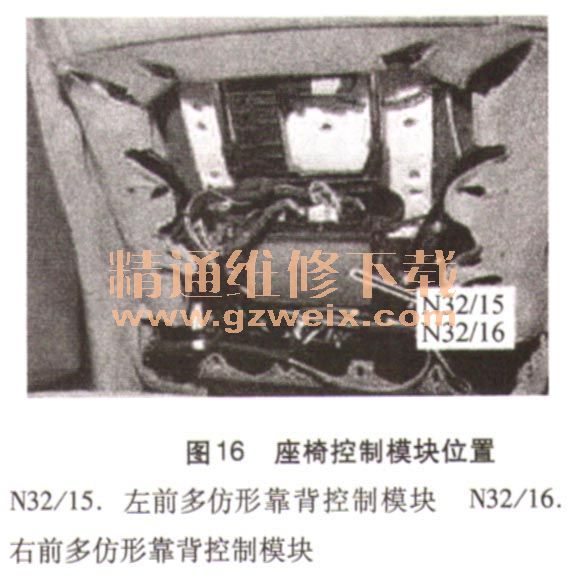

    前部多仿形靠背控制模块位于各个前排座椅靠背中(图16)。

    前部多仿形靠背控制模块具备以下功能:
    ·多仿形座椅气动泵(M40)的促动
    ·座椅硬度和座椅仿形的调节
    ·座椅靠背和座椅垫以及肩部支撑、横向支撑和高位腿部支撑的压力阀促动
    ·调节和存储气垫压力值
    多仿形靠背控制模块是CAN B成员,左前座椅控制模块(N32/1)和右前座椅控制模块(N32/2)用作接口。

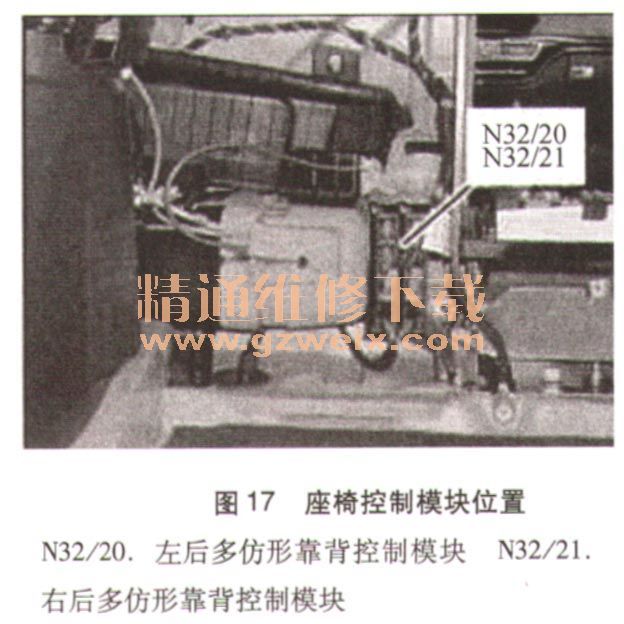

    后排多仿形靠背控制模块位于后备箱中左面板后部(图17)。

    后排多仿形靠背控制模块具备以下功能:
    ·座椅硬度和座椅仿形促动
    ·动态腰部支撑(按摩)促动
    ·座椅靠背的压力阀促动
    ·调节和存储气垫压力值
    后排多仿形靠背控制模块是CAN B成员,后排座椅控制模块用作接口。
(2)多仿形座椅气压泵部件说明。

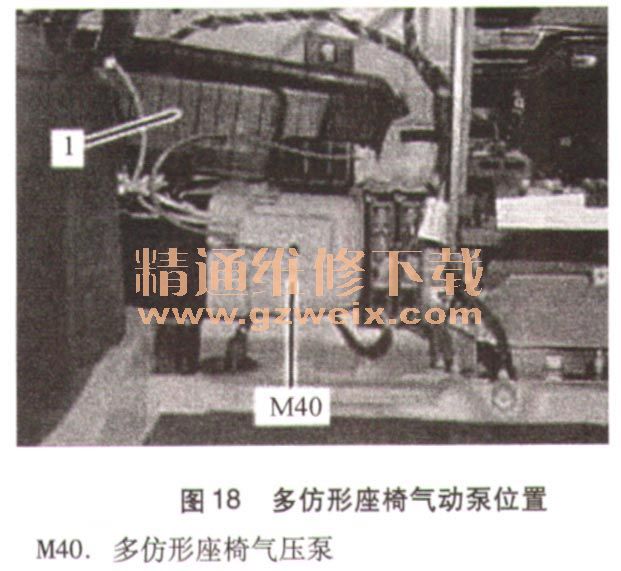

    气压泵位于饰板后部后备箱左侧的储气罐的下方(图18)。气压泵是CAN B成员。气压泵有以下主要功能:

    ·多仿形座椅系统的压缩空气供给
    ·促动电磁阀来驱散存储容器中的湿气
    ·连续运行60s后自动切断
    ·气动系统的泄漏识别
    (3)后控制板控制模块部件说明。

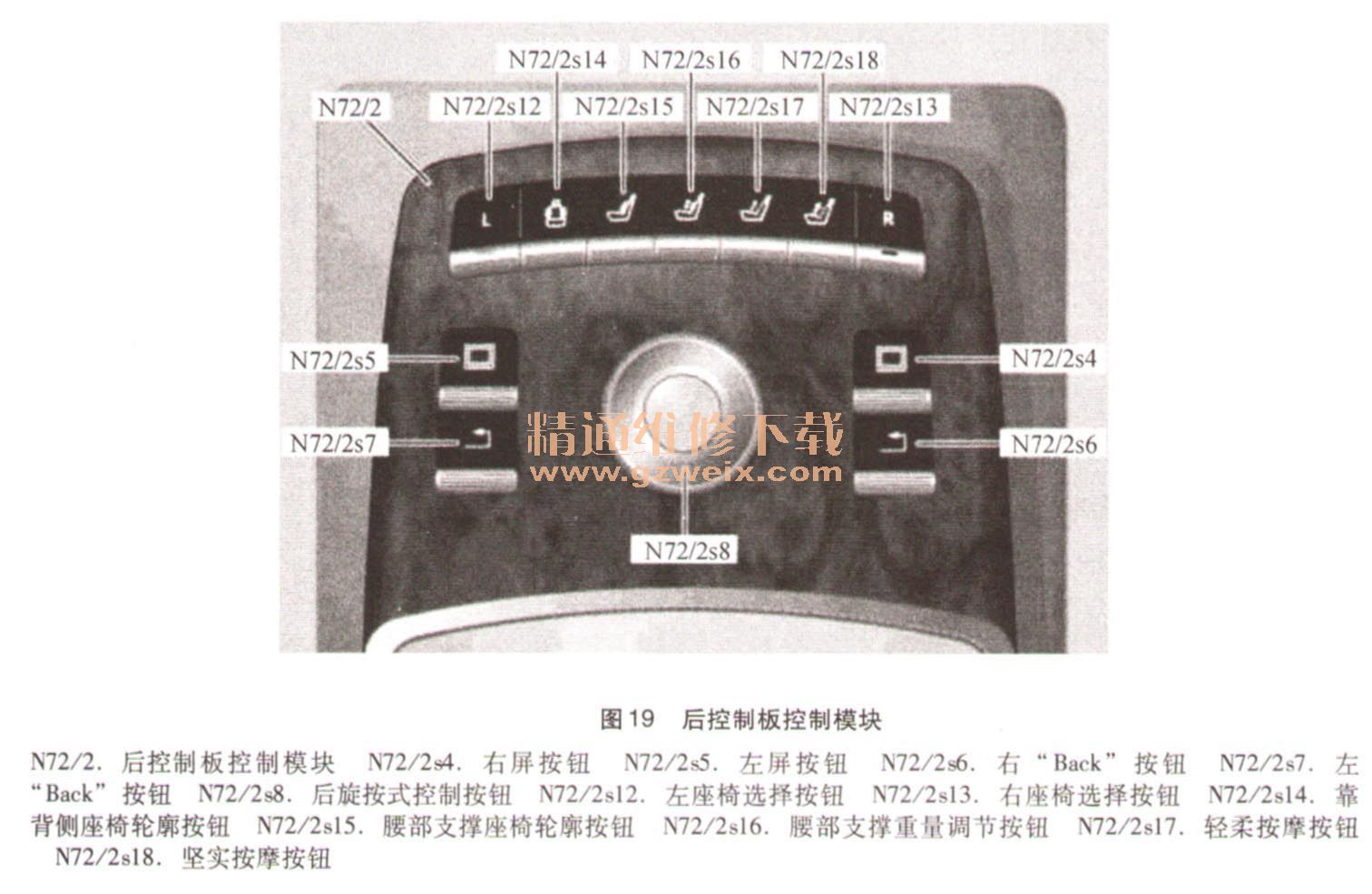

    后控制板控制模块N72/2位于后排座椅之间的扶手中(图19)。
