剖析奔驰车系座椅和车门电器控制系统
来源:汽车维修技师  作者:佚名  2015-03-25 09:45:15

    四、车门后视镜控制功能简介
    1.后视镜锁车折合功能设定(以ML350车型为例)
    可以通过仪表内车辆设置菜单打开或关闭后视镜锁车时折合功能,具体操作步骤如下:
    ·反复按下多功能转向盘操作按钮舞蔽或鱼粼,直到仪表出现设定菜单“Setting ........”(图26)

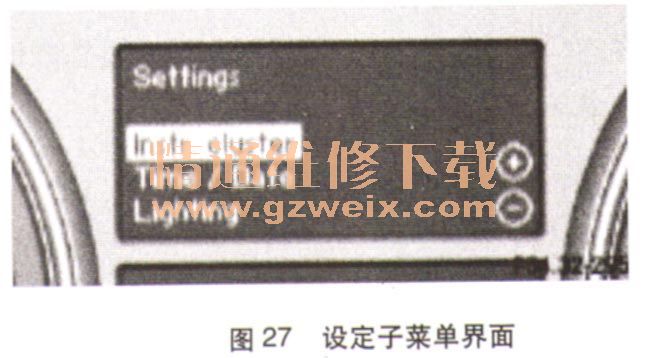

    ·按下按钮↑国,将看到设定子菜单界面(图27)

    ·通过按下-按钮向下选择便捷功能子菜单convenience
    ·反复按下↑或↓按钮选择子菜单选项里的某项功能

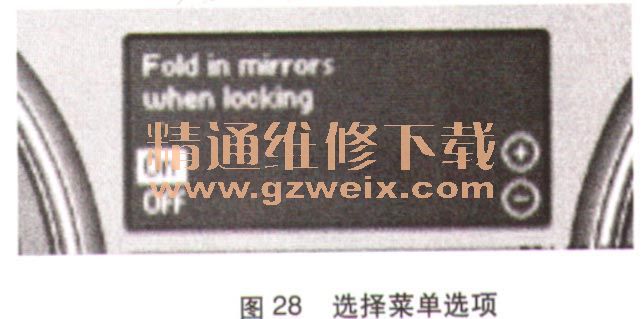

    ·按下按钮+或-,将外部后视镜折合功能设置为“ON”或“OFF”(图28)

    2.右侧后视镜倒车自动下斜功能设定(以ML350车型为例)(图29)

    为了方便驻车,可以设定乘客侧外部后视镜的驻车位置,一旦挂入倒挡后,右侧后视镜镜片便移动到一个可以看到后车轮的位置,以辅助倒车。具体操作步骤如下:
    ·确保车辆静止,将点火开关打到第二挡,仪表上指示灯全部亮起
    ·按下右侧后视镜按钮③
    ·将自动变速器挂入“R”挡,右前后视镜转入预设的驻车位置
    ·按下调节按钮②调节外部后视镜角度至适合位置,此时右侧后视镜新的驻车位置被存储
    当满足下列条件时之一时,右侧后视镜镜片恢复至原来行驶位置:
    ·自动变速器挡位移出倒挡10s后
    ·一旦车速超过10km/h,立即转回
    ·触动左侧后视镜按钮①
    3.后视镜加热控制功能
    车外后视镜镜片加热功能可以保持后视镜玻璃上不起雾或结冰。可以通过自动或手动两种方式开启车外后视镜镜片加热功能。
    ·自动开启功能
    工作条件:电路61接通(自动接通)、未激活车载电气设备关闭。
    根据车外温度和露点温度数据信息可自动开启和关闭后视镜加热功能。车外温度指示器温度传感器B14检测并将车外温度发送到前SAM控制模块N10/1,然后该控制模块向CANB发送信号。露点温度由多功能传感器B31/1检测并发送到自动空调AAC控制模块N22/1,然后该控制模块向CAN B发送信号。左前车门控制模块N69/1和右前车门控制模块N69/2读取该信号并开启或关闭车外后视镜加热器。
    如果满足以下条件,则在发动机运转时开启车外后视镜加热器:
      ·车外温度低于露点温度+2℃(可通过诊断仪设置改变参数)
    ·车外温度低于15℃
    如果满足以下条件,则在发动机运转时关闭车外后视镜加热器:
    ·车外温度高于露点温度+5℃(可通过诊断仪设置改变参数)
    ·车外温度高于16℃
    如果露点温度值不可信,则使用默认值。如果接收到的车外温度值不可信,通常开启车外后视镜加热器。
    ·手动开启功能
    开启和关闭后车窗除霜加热器时通常也会开启和关闭车外后视镜加热器。自动空调AAC控制模块通过CAN B将信号发送到后SAM控制模块N10/2。车门控制模块读取这些信号,并据此打开或关闭车外后视镜加热器。
    关于后视镜加热维修信息:
    当出现有关后视镜镜片加热不良故障投诉时,一般情况下要对两个关键点进行检测:电压和电阻。车辆启动,开启后车窗除霜器以手动方式启动后视镜加热器,1min后,通过触摸方式确定两侧镜片加热器工作状况好坏。如果某一侧镜片温度与激活前无偏差,则拆出该侧镜片(保持线路连接),在“激活”模式下测量其工作电压,正常值应在12V左右。如供电电压正常,将镜片加热器线路断开,测量其阻值,正常值应在8Ω左右。特殊车型可以对比左右两侧镜片帮助诊断。
