三、座椅加热和座椅通风控制功能简介
（一）座椅加热功能

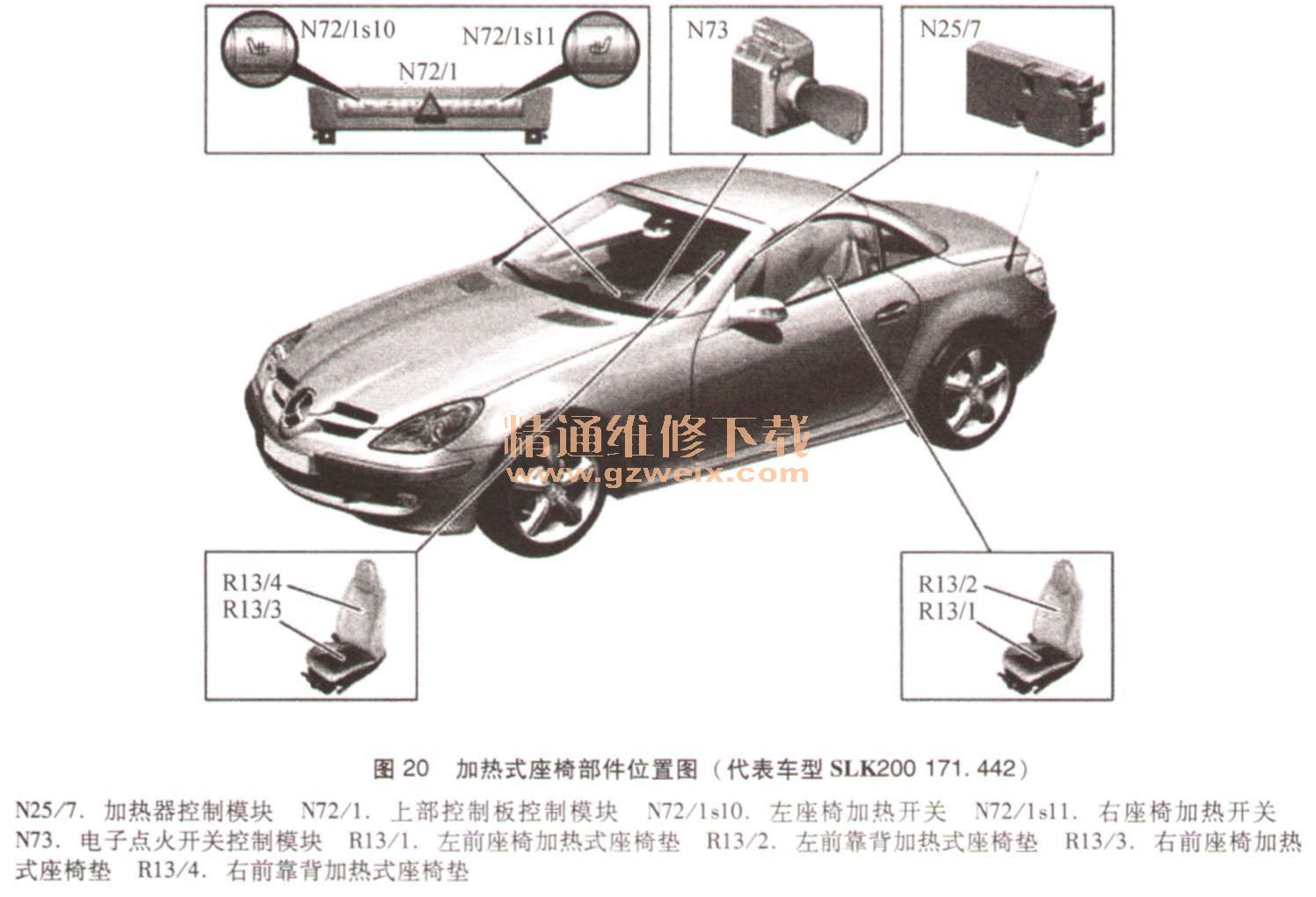

    加热式座椅部件位置图（代表车型SLK200 171. 442）（图20）

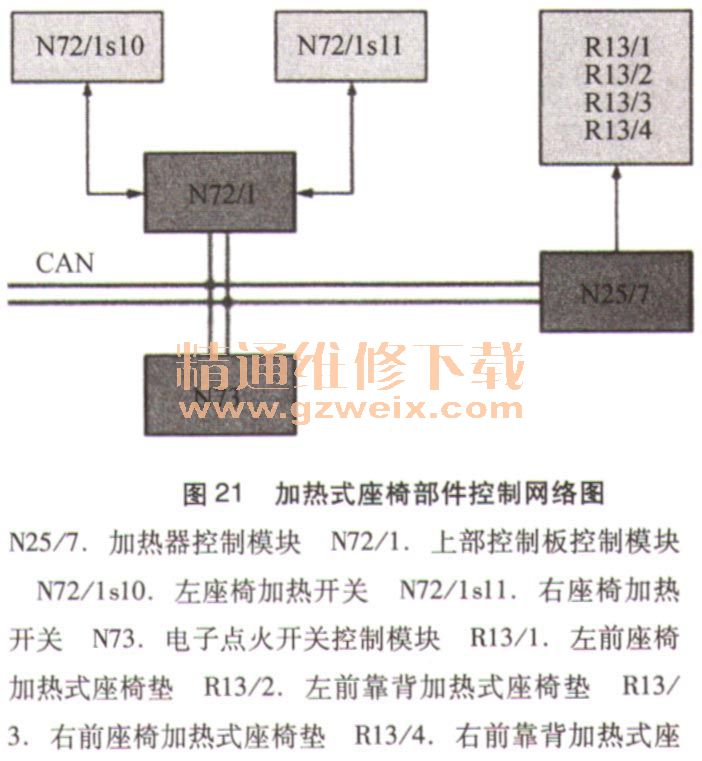

    （1）加热式座椅部件控制网络图（图21）。

    （2）座椅加热功能。
    可使用集成在驾驶员和前排乘客座椅中的加热器以3个加热级别对驾驶员和乘客座椅的座椅垫和靠背进行加热。使用左加热式座椅开关N72/1s10和右加热式座椅开关N72/1sll操作加热式座椅，该操作信息由高位控制板控制模块N72/1读取，并通过CAN B总线将其发送至加热器控制模块N25/7。控制模块根据加热式座椅开关被促动的次数，以相应的加热级别开启加热式座椅垫R13/1、R13/2、R13/3和R13/4。左加热式座椅开关N72/1s10和右加热式座椅开关N72/1sll中的3个红色发光二极管（LED）指示功能状态。
    加热器控制模块N25/7执行加热式座椅定时器控制自动关闭功能：
    ·加热级3保持开启5 min，然后系统自动转换至加热级2
    ·加热级2保持开启l0min，然后系统自动转换至加热级1
    ·加热级1保持开启20min，然后加热式座椅自动关闭
    在下列条件下，加热式座椅功能被关闭：点火关闭时，座椅加热也关闭。如果降至11V的欠电压阑值或超过15.5V的过电压阑值，加热式座椅将关闭。
    （3）加热器控制模块部件概述。

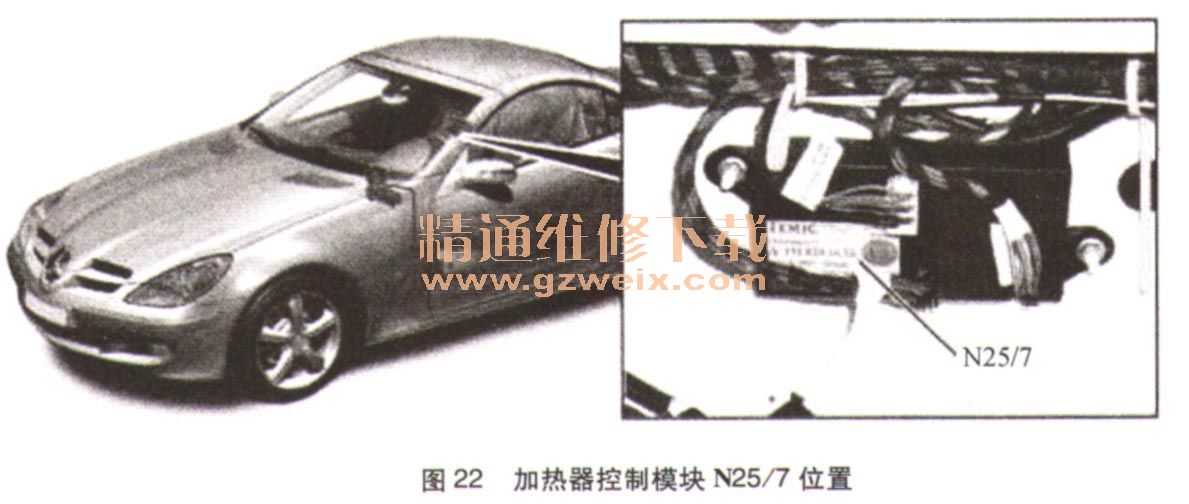

    座椅加热、头部区域通风和转向盘加热器控制模块N25/7位于后备箱右侧隔板处（图22）。

    加热器控制模块N25/7控制以下功能：
    ·加热式座椅（代码873）
    ·转向盘加热器（代码443）
    ·头颈暖风系统（代码403）
    加热器控制模块N25/7接收以下输入信号来执行相关控制功能：
·来自CAN B的输入信号：左座椅加热开关N72/1s10、右座椅加热开关N72/1s11，位于上部控制板控制模块N72/1中（代码873）
    ·转向盘加热器开关559/1 s2，位于转向柱模块N80上（代码443）
    ·左侧头颈暖风系统开关N72/1 s21、右侧头颈暖风系统开关N72/1 s22，位于上部控制板控制模块N72/1中（代码403）
    。车速信号来自仪表
    加热器控制模块N25/7控制以下部件的工作状态：
    ·左头部区域通风风扇M4/10和右头部区域通风风扇M4/11的状态（代码403）
    ·左前座椅加热式座椅垫R13/1、左前靠背加热式座椅垫R13/2、右前座椅垫加热元件R13/3、右前靠背垫加热元件R13/4
    ·转向盘加热器电子设备（代码443）
    左头部区域通风热芯R22/5、右头部区域通风热芯822/6、左头部区域通风风扇M4/10、右头部区域通风风扇M4/11
