(二)头颈暖风系统功能
1.头颈暖风系统部件位置图(图23)
使用头颈暖风系统可采用3个加热级为驾驶员和乘客头颈区域提供额外的加热。热空气从特定头枕的开口中吹出。该系统分别通过左侧头颈暖风系统开关N72/1 s21和右侧头颈暖风系统开关N72/1 s22(位于上部控制板控制模块N72/1中)进行控制。加热器控制模块N25/7分别控制特定座椅靠背中的左侧头颈区域通风热芯R22/5,左侧头颈区域通风风扇M4/10和右侧头颈区域通风热芯822/6和右侧头颈区域通风风扇M4/11。所选加热级由左侧头颈暖风系统开关N72/1 s21和右侧头颈暖风系统开关N72/1 s22中的3个发光二极管LED显示。
2.头颈暖风系统控制框图(图24)

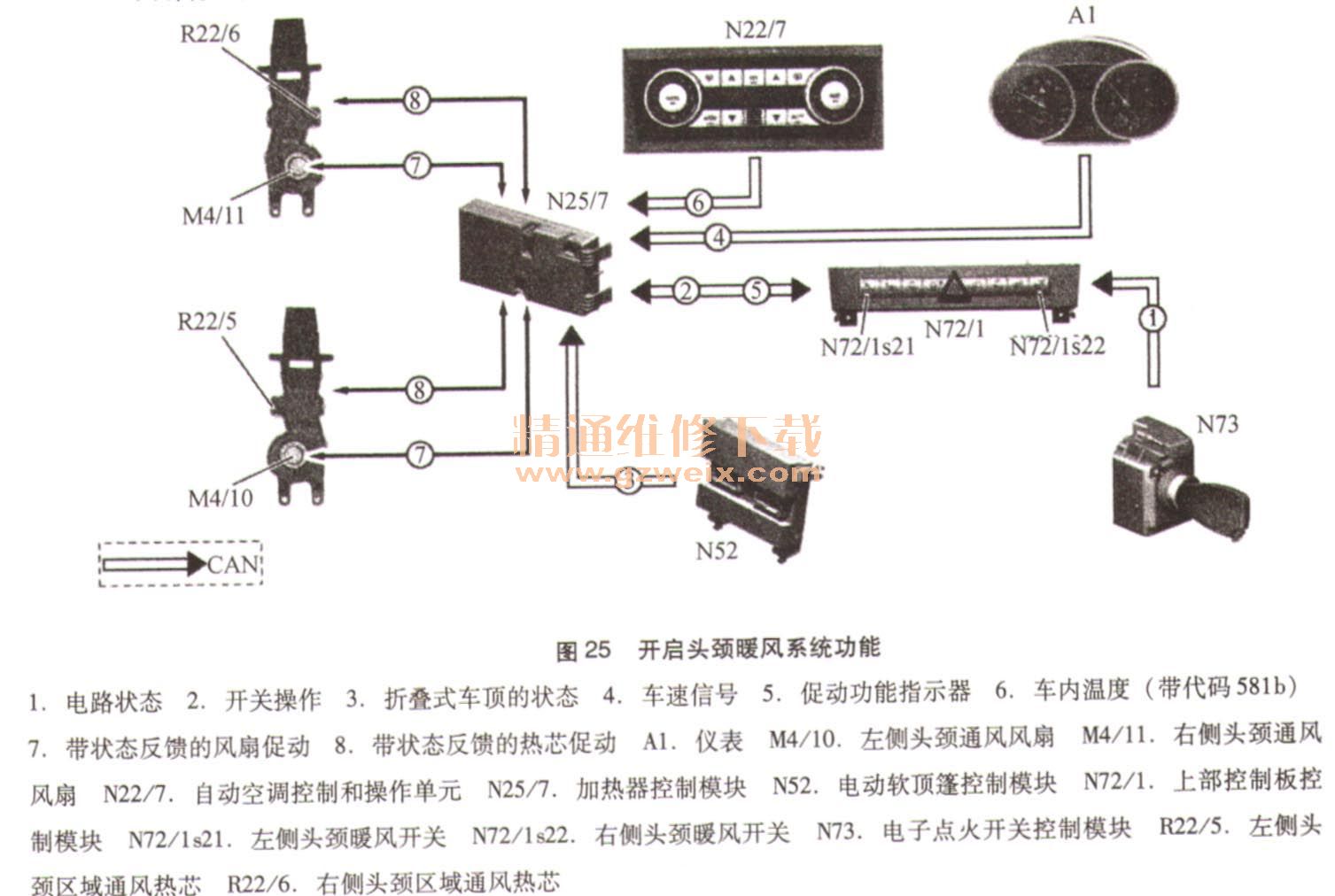

3.开启头颈暖风系统功能(图25)
头颈暖风系统功能的开启条件:电路15或电路15R接通、车内温度小于40℃。
左侧头颈暖风系统开关N72/1 s21和右侧头颈暖风系统开关N72/1 s22的促动信息由UCP 控制模块N72/1读取并发送至CAN B。加热器控制模块N25/7根据请求促动以下部件:左侧头颈区域通风风扇M4/10和右侧头颈区域通风风扇M4/11开启,延迟大约为10s,以防止电压峰值。加热器控制模块N25/7将所选加热级周期性地发送CAN B上部控制板控制模块N72/1以信息功能的方式,促动左侧头颈暖风系统开关N72/1 s21或右侧头颈暖风系统开关N72/1 s22中的发光二极管LED。加热促动3个加热级通过左侧头颈区域通风热芯R22/5或右侧头颈区域通风热芯R22/6电压的脉冲促动来实现通风促动。作为所选加热级的函数向左侧头颈区域通风风扇M4/10和右侧头颈区域通风风扇M4/11供电。
4.关闭头颈暖风系统功能
(1)手动关闭。
通过按动左侧头颈暖风系统开关N72/1 s21或右侧头颈暖风系统开关N72/1 s22可以手动关闭头颈暖风系统。为保护左侧头颈区域通风热芯R22/5和右侧头颈区域通风热芯R22/6过热,左侧头颈区域通风风扇M4/10或右侧头颈区域通风风扇M4/11由加热器控制模块N25/7以最低挡位促动10s。
(2)自动关闭。
如果符合以下条件之一,头颈暖风系统关闭。这些标准按照优先级依次递减的顺序列出。如果在无当前请求或未出现功能先决条件的情况下,检测到左侧头颈区域通风热芯R22/5或右侧头颈区域通风热芯R22/6的促动,则关闭头颈暖风系统,并在故障存储器中储存一个故障。
(3)出现故障时关闭。
如果在已激活一个加热级的情况下,加热器控制模块N25/7检测到左侧头颈区域通风风扇M4/10或右侧头颈区域通风风扇M4/11的方波信号丢失,则关闭头颈暖风系统,并在故障存储器中储存一个故障。如果左侧头颈区域通风恒温器B10/27或右侧头颈区域通风恒温器B10/28检测到温度过高,则关闭头颈暖风系统。不会再次自动开启。电路15R关闭时,关闭头颈暖风系统。但是,只要电路15C处于接通状态,定时器控制将继续运行5 min如果在该时间内,电路15R或电路15再次接通,则将头颈暖风系统切换至先前激活的状态。如果电压降至欠电压阂值(11. 0V±0. 5 V)之下,则关闭左侧头颈区域通风热芯R22/5或右侧头颈区域通风热芯R22/6以及左侧头颈区域通风风扇M4/10或右侧头颈区域通风风扇M4/11。然后,功能指示器中激活的发光二极管LED以大约1. 5Hz和50%的亮度闪烁。不能手动再次开启,直至允许电压再次出现5s。如果电压超过过电压闭值(15. 5V±0. 5V) 、则关闭左侧头颈区域通风热芯R22/5或右侧头颈区域通风热芯R22/6以及左侧头颈区域通风风扇M4/10或右侧头颈区域通风风扇M4/11。功能指示保持所选加热级的设置。不能再次手动开启,直至允许电压再次出现。在启动过程中,关闭左侧头颈区域通风热芯R22/5或右侧头颈区域通风热芯R22/6以及左侧头颈区域通风风扇M4/10或右侧头颈区域通风风扇M4/11。在该时间内,功能指示保持所选加热级的设置。
