3．车外照明装置

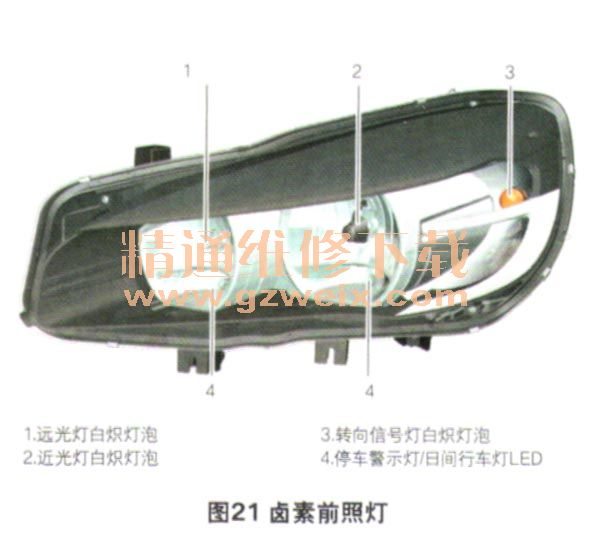

    F45车型在前照灯方面进行了一些创不再使用氮气前照灯，标配为卤素前照灯（图21），可选装带扩展功能的LED前照灯（图22）。配备卤素前照灯时，通过白炽灯泡实现近光灯、远光灯和转向信号灯功能，通过LED产生停车警示灯和日间行车灯灯光。手动前照灯照明距离调节装置集成在车灯开关内。

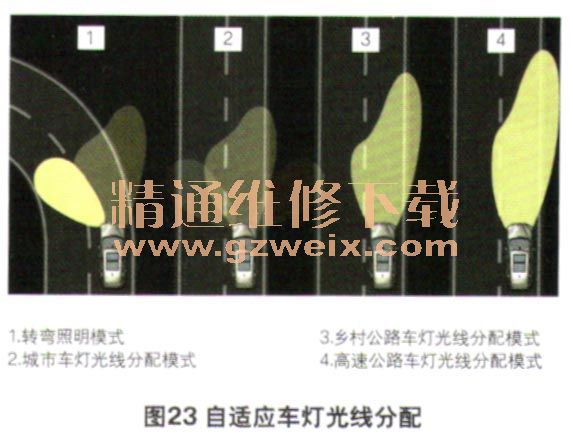

    选装配置带扩展功能的LED前照灯时，除LED前照灯功能外，还能够根据车速或转向角的不同，以智能化方式改变前照灯内各LED作用范围和幅面照明效果，实现自适应车灯光线分配、转弯照明和静态随动功能。自适应车灯光线分配功能可根据行驶速度分为以下模式（图23）。

      （1）转弯照明模式
    LED转弯照明灯集成在前照灯内侧面，在车速不超过45 km/h缓慢行驶时，可通过打开转向信号灯开关或达到特定转向角的方式启用转弯照明灯。当车速在45～70 km/h之间时，将转弯照明灯用作“静态随动前照灯”，此时通过接通LED转弯照明灯来照亮转弯区域。该功能称为“静态随动前照灯”是因为此时前照灯并不摆动。
      （2）城市车灯光线分配模式
    由于这一模式仅在车速不超过45 km/h情况下启用，因此光线分配重点在于幅面照明，前照灯照明宽度100%，作用范围设为65%，此外以20％的功率接通LED转弯照明灯。
      （3）乡村公路车灯光线分配模式
    这一模式在车速不超过110 km/h情况下启用，针对更加理想的照明效果进行前照灯设置，因此可获得约80％的更大作用范围，幅面照明效果设置为85%。
      （4）高速公路车灯光线分配模式
    这一模式在车速超过110 km/h一定时间或超过140 km/h时启用，为了实现最大照明范围，以100％控制LED，幅面照明效果设置为65%，通过前照灯照明距离调节装置可使前照灯抬至可实现最大作用范围且不会造成对面或前方车辆眩目的高度。
    在带有LED前照灯的车辆上，分别在前、后桥的右侧装有一个用于自动前照灯照明距离调节的车辆高度传感器。但是，在带有LED前照灯的F45车型上取消了前照灯清洗装置。此外，前部车灯电子装置还负责对LED前照灯内的温度进行控制，散热片上2个温度传感器的数值作为输入信号。关闭车灯后，风扇最长可继续运行60s。温度调节功能还包括LED前照灯除冰功能。当温度传感器失灵时，系统会以最大功率接通风扇，从而保护LED前照灯内的部件。
