①活塞冷却喷嘴打开

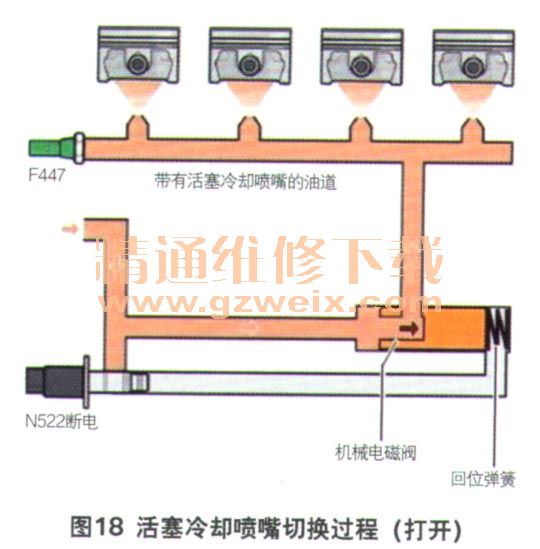

如图18所示，N522控制阀断电，油压仅施加在一侧上，并沿着回位弹簧移动，当油压超过90 kPa时，机械电磁阀打开，连接至活塞冷却喷嘴的通道可用。油液流向活塞冷却喷嘴，由此激活喷嘴。基于机油压力开关F447的信号，发动机控制单元确定活塞冷却喷嘴已激活。
②活塞冷却喷嘴关闭
如图19所示，活塞冷却喷嘴控制阀N522打开电磁阀的控制口。机械电磁阀受到来自两侧施加的油压，回位弹簧的力更大，机械电磁阀被推回。油道连接管中的油液流动被中断，活塞冷却喷嘴关闭。基于机油压力开关F447的信号，发动机控制单元确定活塞冷却喷嘴已关闭。
在活塞冷却喷嘴控制阀N522的诊断和机油压力开关F447的辅助下，可监控到活塞冷却喷嘴是否正常工作以及活塞是否受到充分的冷却。
