剖析上海大众凌渡轿车技术新亮点(下)
来源:汽车与驾驶维修  作者:佚名  2015-08-06 09:11:01

    二、舒适系统
    1.熔丝盒和继电器
    该车车载电网中熔丝盒和继电器及其安装位置如图20所示,具有2个组合式继电器和熔丝支座。一个在发动机舱内左前方,发动机控制单元和蓄电池的旁边;另一个在车内杂物箱后面的左前下方。根据装备的不同,发动机舱内的支座安放和使用情况可能有所不同。多功能熔丝位于发动机舱内继电器和熔丝盒的前方区域。通过这些组合熔丝插片,车内的转向系统、发电机以及继电器和熔丝支座会受到保护。

    2.车身控制单元BCM (J519)

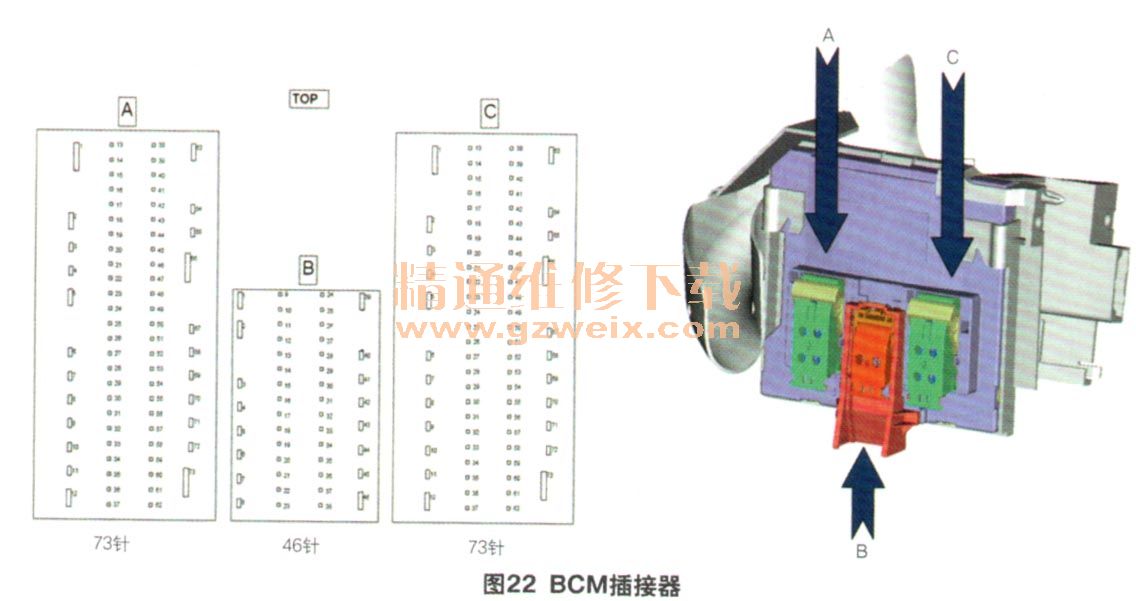

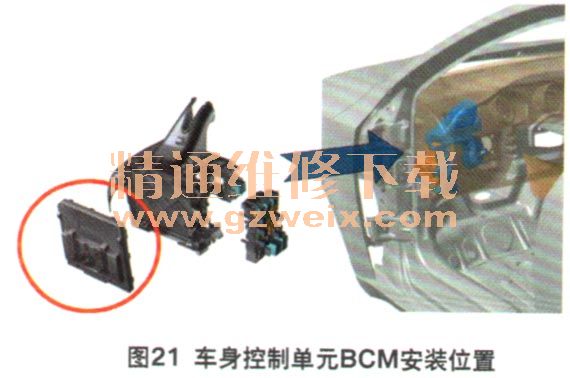

    车身控制单元BCM安装在仪表台内部左侧(图21)。帕萨特(NMS)的BCM插接器为3个52针共计156针而凌渡(NMC)的BCM插接器共计192针BCM的B插接器形状同以前车型也不同(图22)。BCM功能如毛



      (1)多个LIN总线系统的LIN总线主控制单元。
      (2)中央闭锁装置的主控制单元。
      (3)后车门内闭锁单元的控制装置。
      (4)前大灯和尾灯的控制装置。
      (5)接线端58xs、58xt和58 xd(定位照明)的控制装置。
      (6)接线端巧继电器、后窗玻璃加热装置继电器和信号喇叭继电器的控制装置。
      (7)驾驶员和前排乘客座椅加热装置以及可加热喷嘴的控制装置。
      (8)清洗液泵和大灯清洁装置的控制装置。
      (9)各种开关和按键信号的读取。
      (10)车外温度传感器和座椅加热装置温度传感器信号的读取。
    3.灯光开关及内部照明

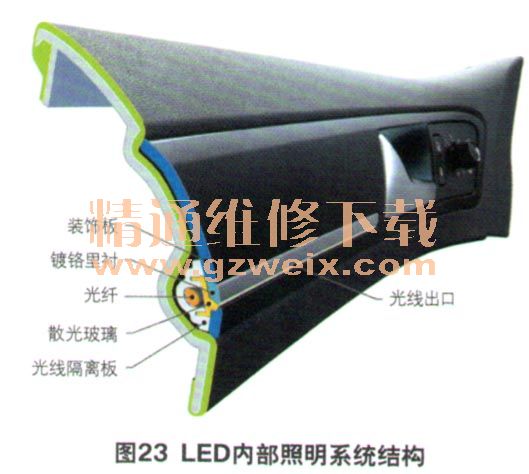

    凌渡可配备白色环境照明灯,这款照明灯安装在车门把手、开门装置、车门装饰条和脚部空间内。照明灯通过中央显示屏进行开启和调节,必须激活接线端58.根据装备的不同,车内照明采用传统的白炽灯技术或LED技术。如图23所示,采用LED技术的内部照明系统中,光纤通过一个LED发光并切分到一个光线隔离板上,内部照明的控制原理与帕萨特(NMS)相同(3针,供电信号接地)。

    4.全景外翻l滑动天窗

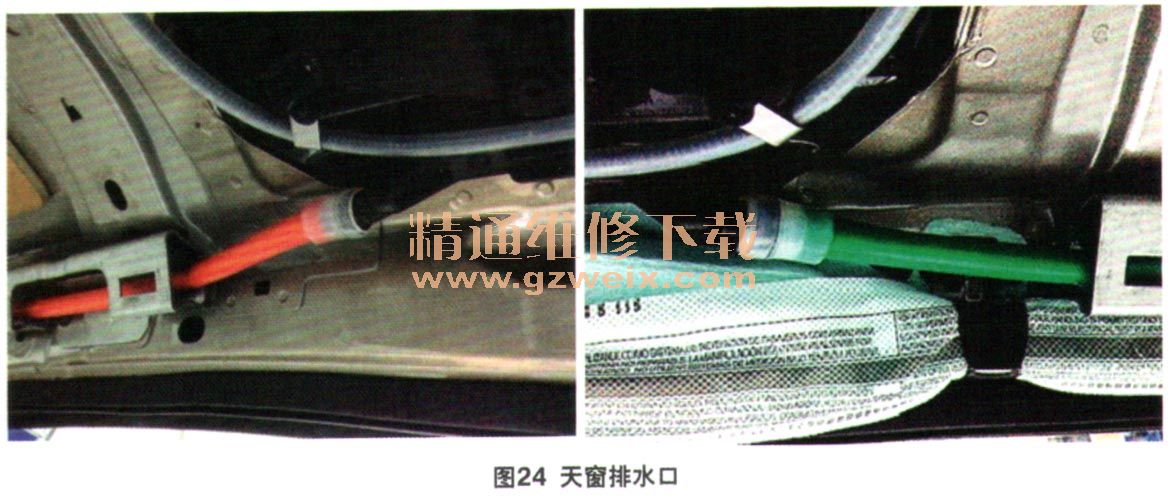

    NMC提供了全景外翻/滑动天窗,安装有2个排水口。如图24所示,左后排水口有2种软管设计,对于NAR(北美)和PHEV(插电式混合动力车)车型,在轮罩上安装了一个附加板材加强件,因此需在尾灯后的底板中安装软管,对于RDW(其他国家)的车型,在轮罩上安装软管;右后排水口的排水软管安装在尾灯后的底板中。

    天窗的基本设定:由于NMC车辆的天窗开关和传统上海大众车辆上的天窗开关不同,所以NMC天窗的基本设定也略有区别。确保天窗处于关闭状态,将天窗开关拨到“关闭”位置大约10 s。

[1] [2] [3]  下一页
