剖析奥迪车系底盘结构特点及检修要素
来源:本站整理  作者:佚名  2015-09-06 07:21:33

    3.轮胎压力监控系统
    A6L轮胎压力监控系统采用了模块结构,如图10所示。

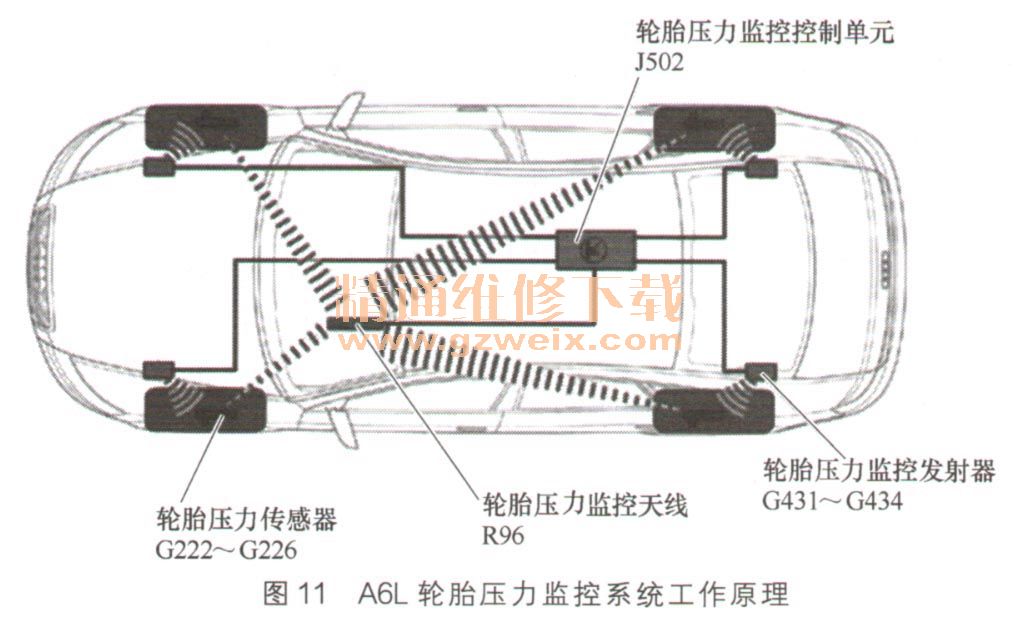

    A6L轮胎压力监控系统工作原理如图11所示。

    当打开驾驶员车门或接通15号电源时,系统开始初始化过程,轮胎压力控制模块(J502)向轮胎压力监控发射器(G431-G434)和天线R96分配LIN地址。当初始化完成后,这几个发射器分别收到控制模块的信息,然后发射出频率为125kHz的无线电信号。轮胎压力传感器被无线电信号激活,然后发送测量到的轮胎压力和温度信号。这些信号由天线接收后再通过LIN总线传送至控制模块。此后,只要车辆处于停止状态,轮胎压力传感器就不再进行通信联系了。轮胎压力传感器装有离心力传感器,离心力传感器可以识别车轮是否转动。
    当车辆起步时,轮胎压力传感器在约2min后开始与车轮位置进行匹配。当车速超过20km/h时,每个传感器会自动发射当前的测量值,而不需要等待发射器的信号。正常情况下,发射器每隔30s就发射一次信号。如果传感器识别出轮胎压力变化较快(大于20kPa/min),那么传感器会自动启用快速发送模式,此时每隔1s就发送一次当前的测量值。
    车载显示器(MMI)显示各个轮胎的规定压力值。如果更换车轮或交换了车轮位置,那么就需要重新适配各自的压力值(与位置有关),MMI有一个菜单项可完成此操作。轮胎压力和温度值只显示在MMI上,轮胎压力监控系统无法通过人工方法进行关闭。
    轮胎压力监控系统有两种不同的报警方式:压力损失较大(低于规定压力50kPa)时MMI显示红色报警信息(强报警);压力损失较小(低于规定压力30kPa)时MMI显示黄色报警信息(弱报警)。如果压力损失不低于30kPa但持续时间超过17 min,那么MMI显示黄色报警信息。除了光学报警信息外,还有声音报警信息。

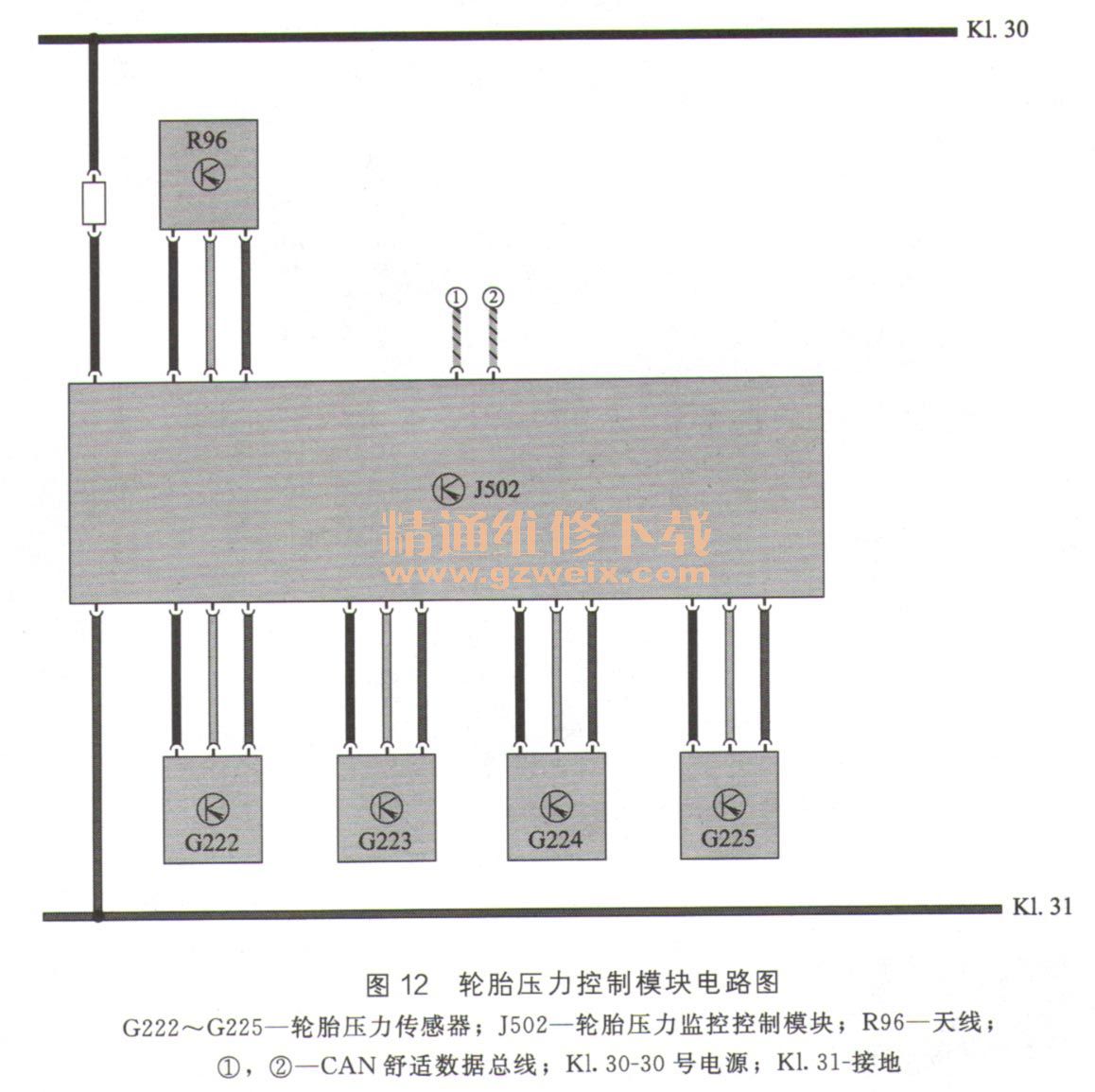

    轮胎压力控制模块通过LIN总线与天线R96和4个轮胎压力传感器进行通信,通过CAN舒适数据总线与数据总线诊断接口控制模块(J533)及其他控制模块进行通信。轮胎压力控制模块电路图如图12所示。

    4.空气悬架系统

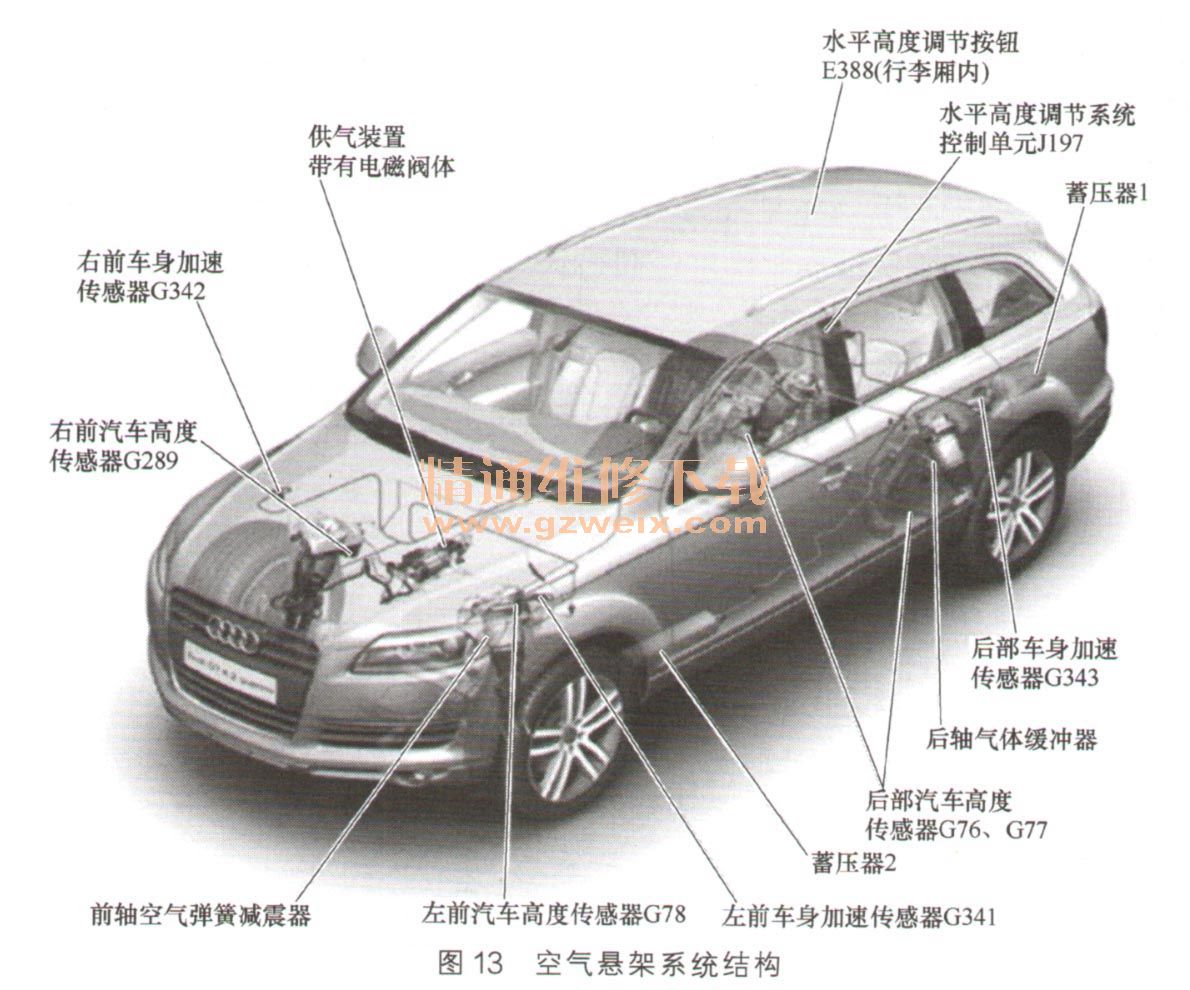

    下面以Q7为例介绍空气悬架系统。空气悬架系统除了弹簧减振器外,其车轴部件与钢制弹簧底盘没有区别。空气悬架系统结构如图13所示。

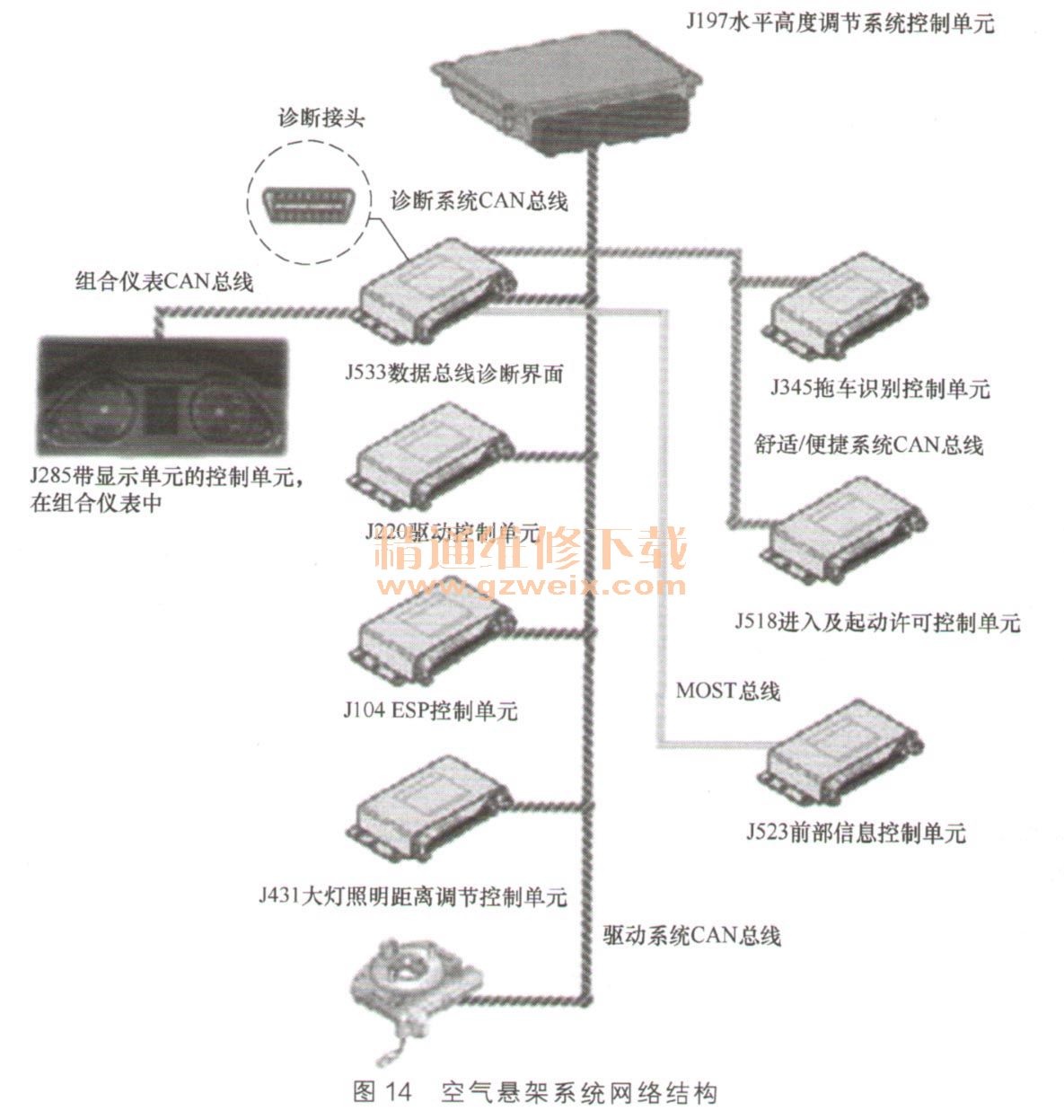

    空气悬架系统网络结构如图14所示。

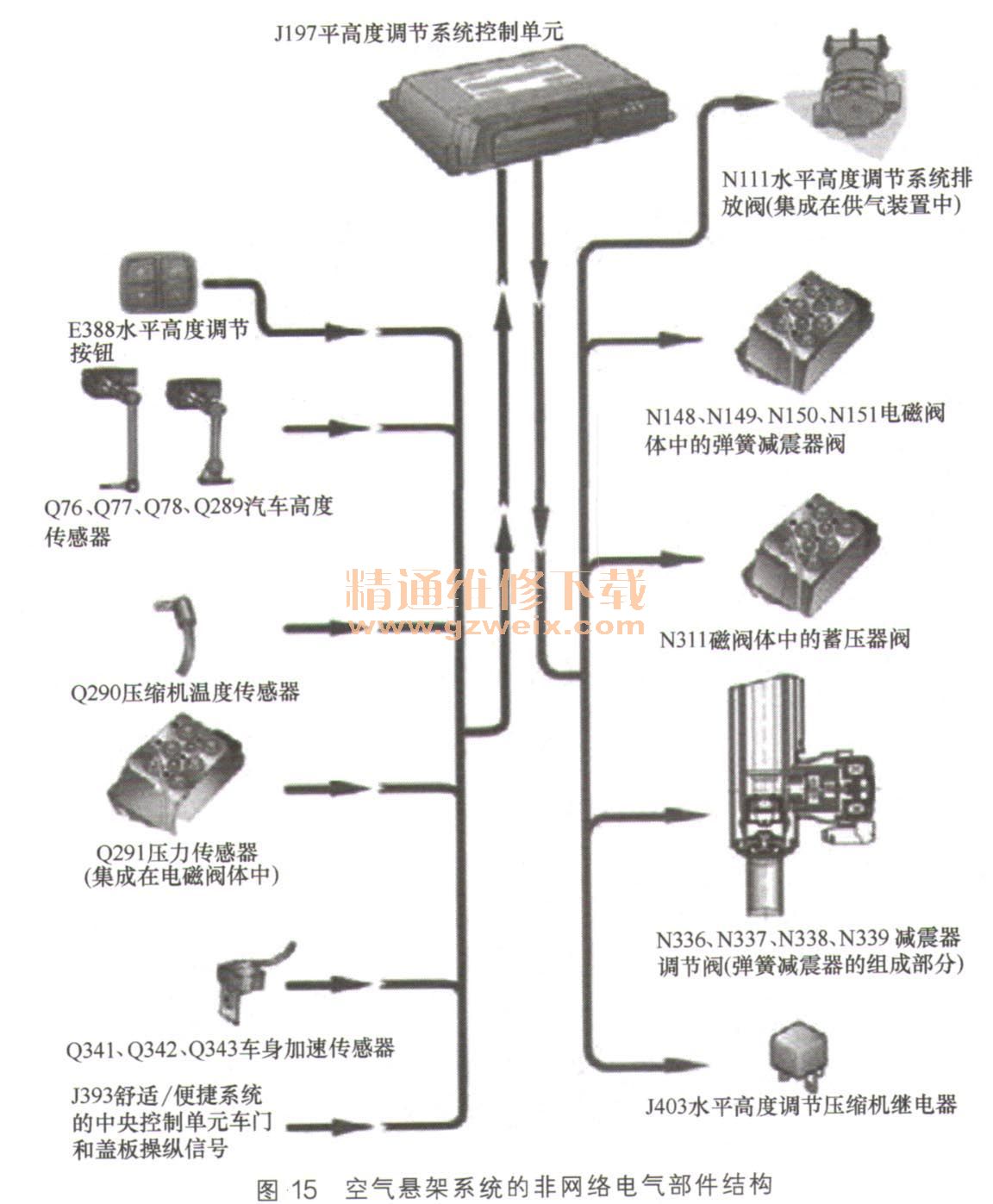

    空气悬架系统的非网络电气部件结构如图15所示。

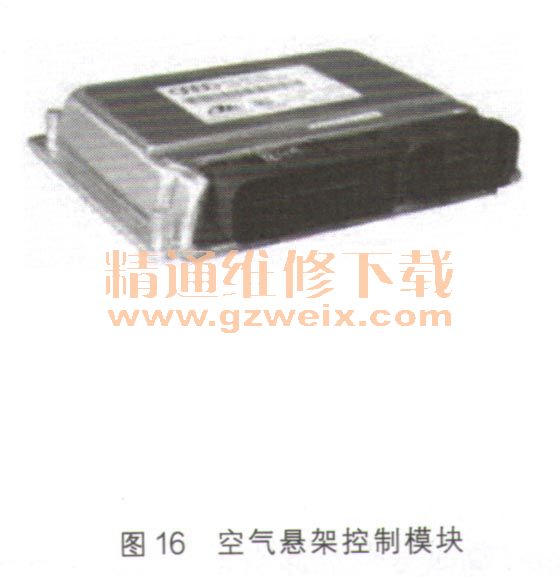

    空气悬架控制模块(J197)位于行李厢内右侧的架子中,它根据输入信号确定控制减振阀、空气压缩机、气动控制阀和驾驶员信息显示等。空气悬架控制模块如图16所示。

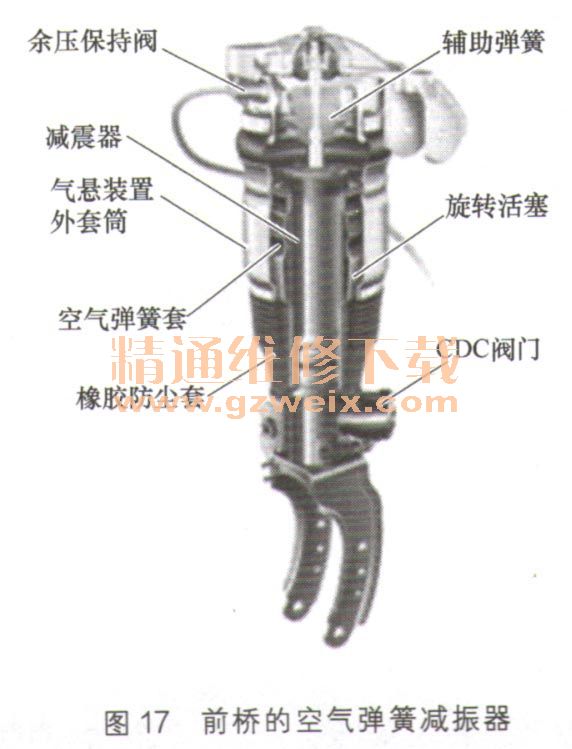

    前桥和后桥均使用空气弹簧减振器。由于空气弹簧和减振器没有分开,因此即使系统出现较大的泄漏时,余压保持阀仍可以使空气弹簧中保持约350kPa的最低压力。前桥的空气弹簧减振器如图17所示。

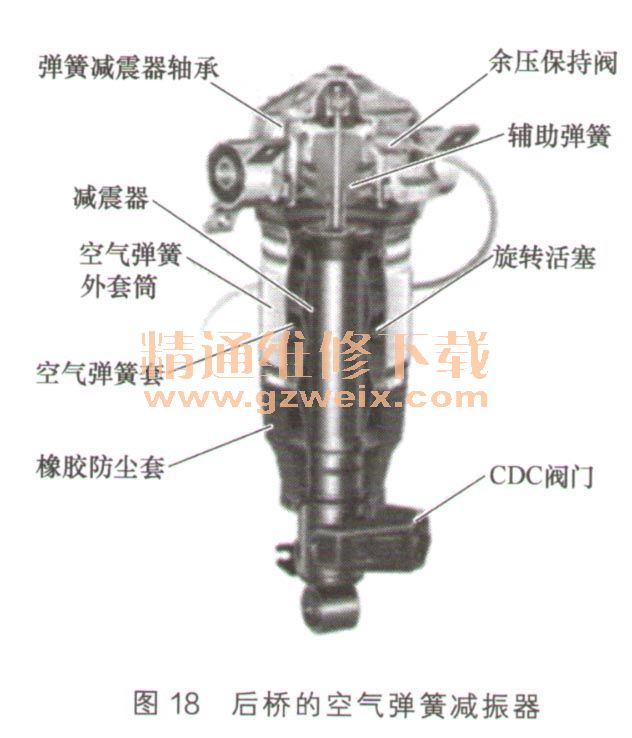

    后桥的空气弹簧减振器如图18所示。

    空气弹簧减振器的持续减振控制阀(CDC电磁阀)装在减振器管的外面,用于调节减振器,如图19所示。

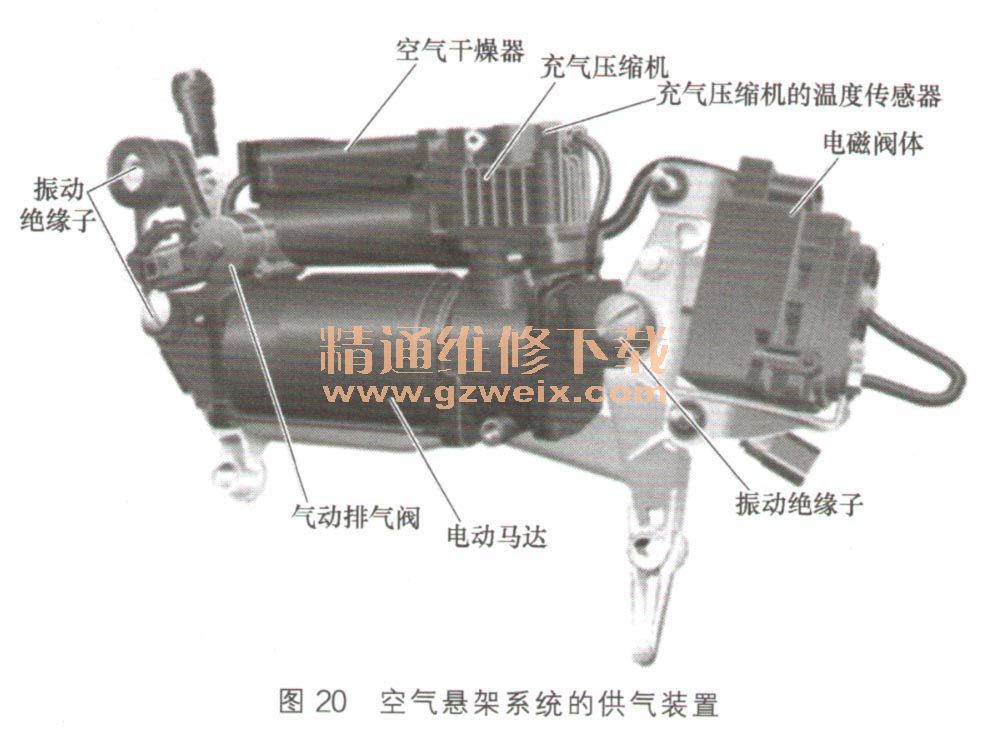

    供气装置与阀体一起安装在车辆右前底板的支架上。最大系统压力为1650kPa。空气压缩机的最长持续接通时间取决于其温度,系统有一个传感器对温度进行持续测量,如图20所示。

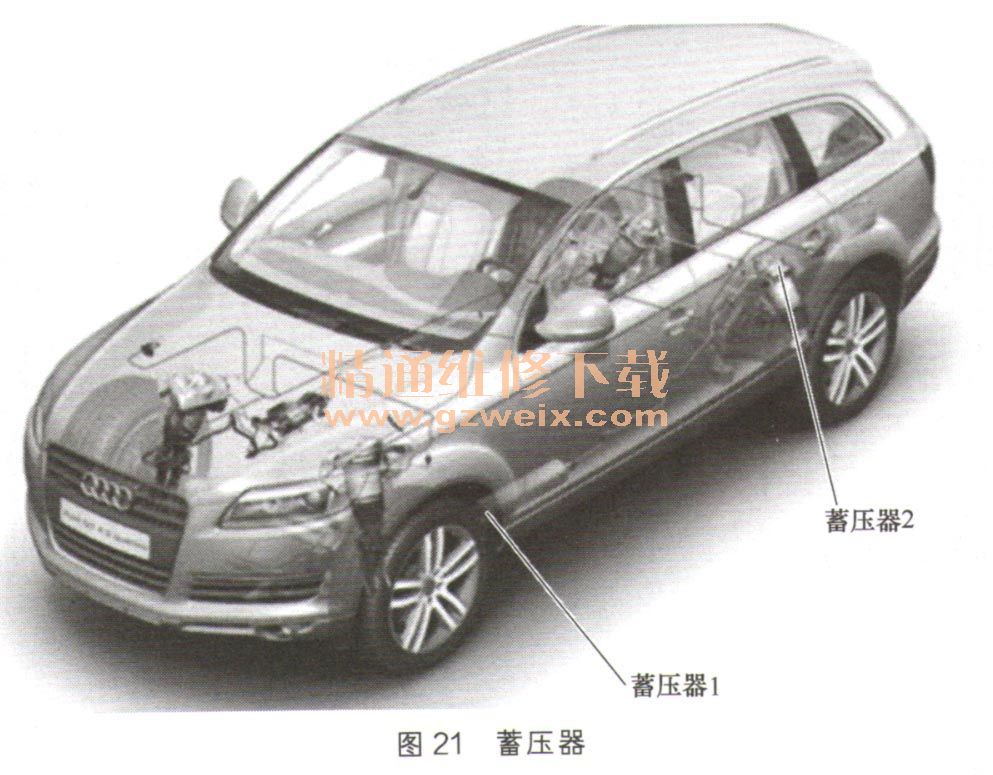

    蓄压器有两项功能:在不接通空气压缩机的情况下完成高度调节功能,并由此改善车内音响效果,降低空气压缩机的温度以及增强空气压缩机功能的可用性;根据需要在离开汽车2. 5 h或10h后对汽车高度进行调整。蓄压器如图21所示。

    只有当蓄压器压力比空气弹簧空气压力高300kPa时,蓄压器才能向空气弹簧提供压缩空气。在发动机运转、系统处于启用状态且车速高于35km/h的情况下,如果蓄压器内的空气压力降到1230kPa,那么空气压缩机开始运转并向蓄压器供气。

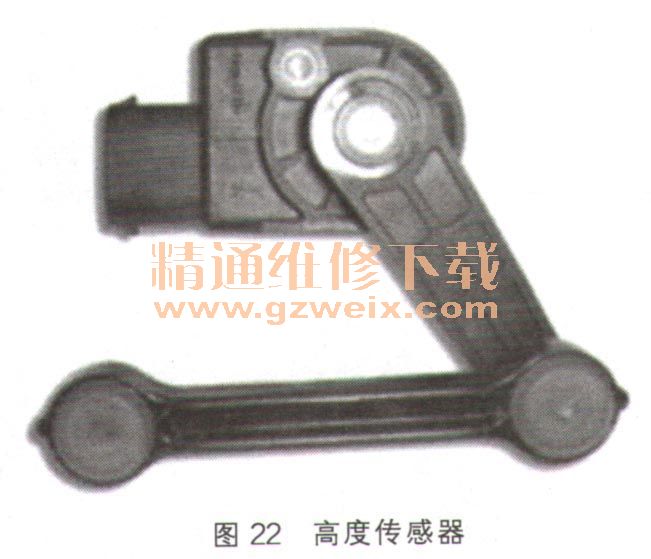

    高度传感器用于测量汽车的高度和非簧载质量的加速度,如图22所示。

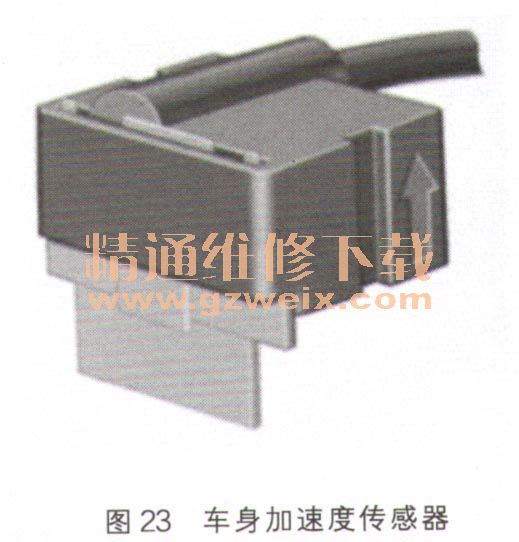

    车身加速度传感器用于测量车身加速度(簧载质量的加速度),如图23所示。

    仪表板有两个与空气悬架系统相关的警告灯:黄色警告灯和绿色警告灯。在装载模式下、举升模式下、系统出现故障、汽车高度过高或进行执行器测试和基本设置时,黄色警告灯持续点亮。在装载模式下、动态行驶模式或负荷过重时(车身低于正常高度25mm),绿色警告灯点亮。当汽车负载极重时(车身低于正常高度65mm),黄色和绿色警告灯同时闪烁。

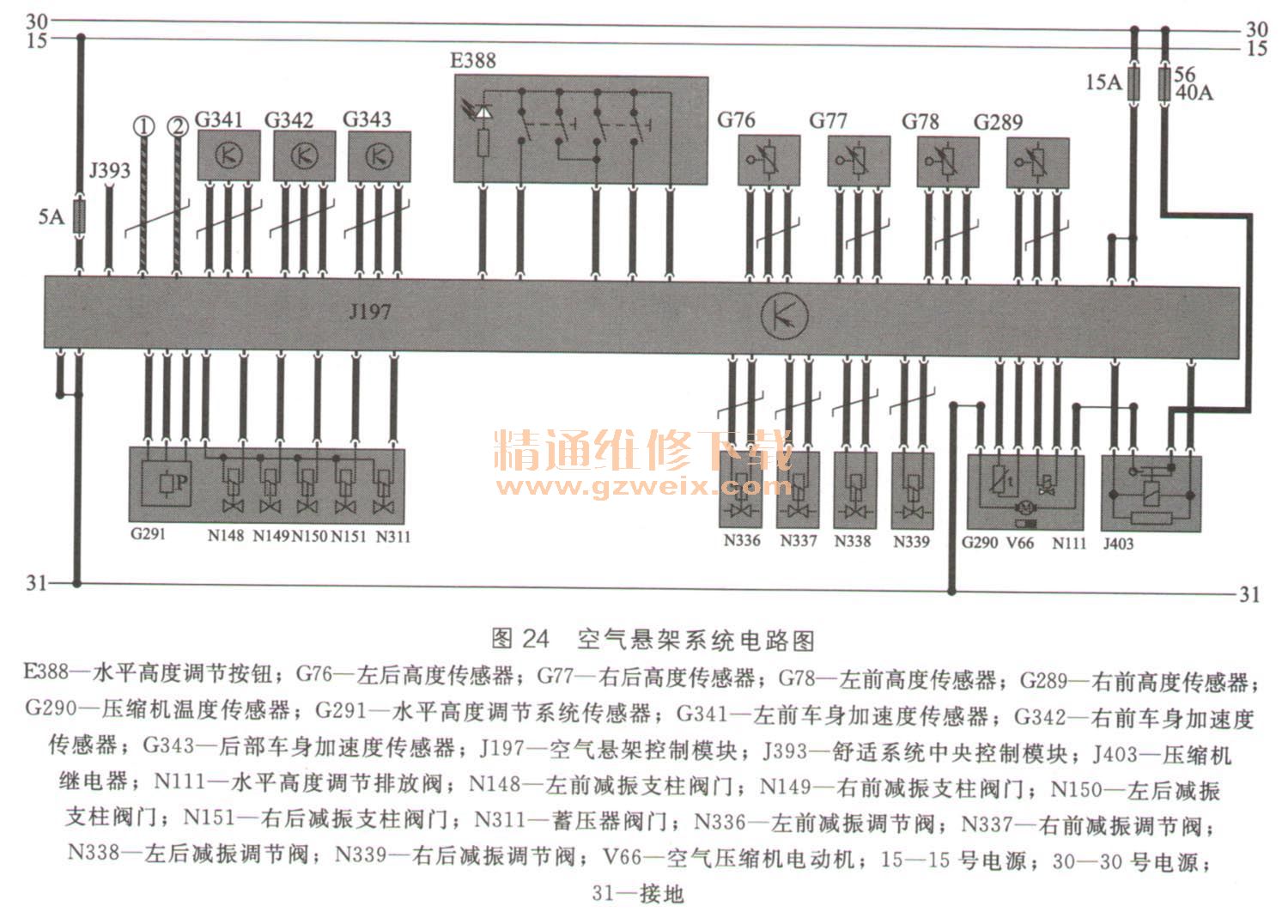

    空气悬架系统电路图如图24所示。
