剖析奥迪车系底盘结构特点及检修要素
来源:本站整理  作者:佚名  2015-09-06 07:21:33


    6.电子控制调节减振器系统
    对于传统减振元件的底盘来说,其阻尼力与阻尼率之间的关系是固定的。而对于可调式减振器来说,这个阻尼力可在一个较大范围内变动。

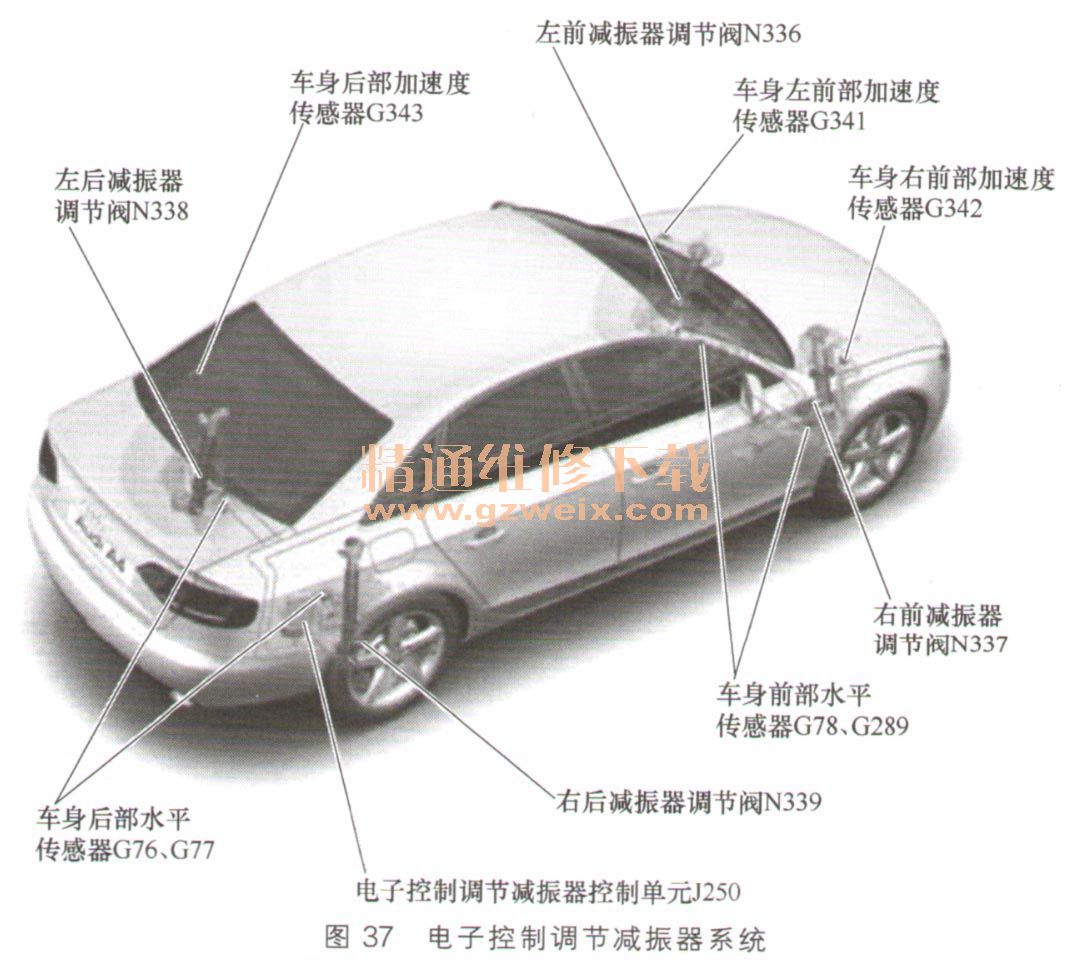

    A4L电子控制调节减振器系统可启用三种减振模式:舒适模式可以实现驾驶舒适的特性;动态模式可实现运动驾驶的特性;自动模式可以实现综合的减振特性。电子控制调节减振器系统如图37所示。

    电子控制调节减振器控制模块(J250)根据多种测量值来评估车辆的动态情况。J250从ESP控制模块接收车速、横向加速度、转身角等信号。车辆水平传感器用来测量弹簧下部的质量(车桥部件和车轮)的加速度。3个车身加速度传感器用于测量车身加速度。J250根据以上相关信号计算出每个减振器的控制电流(PWM信号)。
    当更换J20或某个车辆水平传感器时,必须进行正常位置的匹配。这个匹配过程与空气悬架系统是相同的。
    7.主动巡航控制系统
    主动巡航控制系统(ACC系统)也称为车距调节系统,它是一种驾驶员辅助系统,是对传统巡航车速调节系统的一个重要的功能扩展。由于减少了加速踏板和制动踏板的操作次数,因此驾驶舒适性得到明显提高。
    该系统的基本工作原理是:当驾驶员选择车距后,系统可以使本车和前车保持所选择的车距。雷达传感器用来确定前车的车距和车速,若该距离大于设定的车距,则本车就会加速到事先设好的车速;若车距小于设定的车距,则本车会通过降低发动机功率、变速器换挡及制动来减速。出于舒适性考虑,制动减速的能力受到限制,最大只能达到制动系统总减速能力的25%。在某些情况下,还需要驾驶员主动踩下制动踏板来进行制动。
    该系统是驾驶员辅助系统,不可将其当成安全系统。该系统不是一个完全独立的自动驾驶系统,在车速为30-200km/h时才可进行工作。该系统不能对静止物体做出反应。雨水泡沫及雪水都会影响雷达传感器的工作效果。当转弯半径很小时,由于雷达可视区域受限,其功能可能受限。

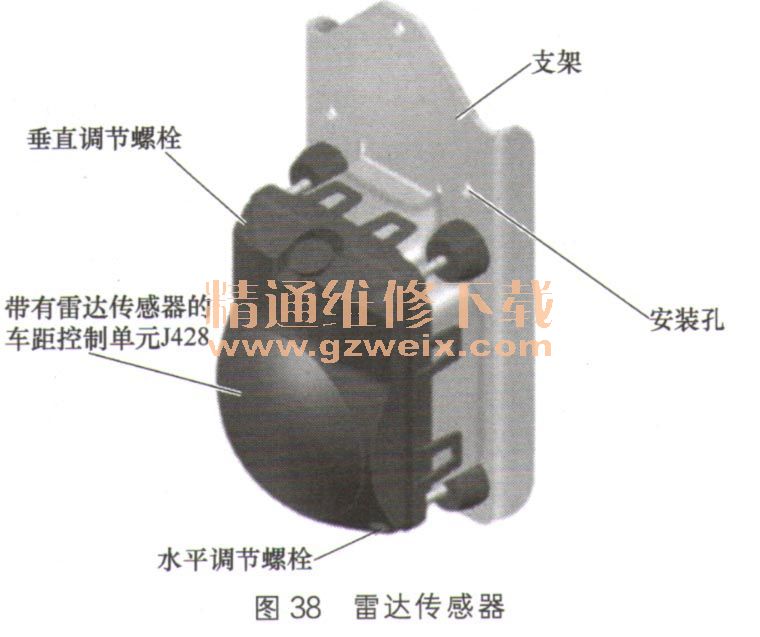

    保险杠支架的中间部件有一个转接盘,雷达传感器装在这个转接盘上并且可以进行调整,如图38所示。

    传感器和控制模块都集成在这个壳体内,即车距调节控制模块(J428)。当该控制模块出现故障时,必须更换该总成。
    按下SET按钮后,当前车速就被存储下来,作为设定的ACC车速,如图39所示。

    已设定好的ACC车速由车速表边缘上的浅红色LED来指示,同时车速表上会出现ACC工作的符号。为了表示ACC正在工作的状态,车速表上30~200km/h之间的所有LED都呈微红状态。
    可以设定4个级别的车距。ACC设定的车距取决出于当时的车速,车速提高了,车距也就增大了。设定的最小车距应能够保证:以恒定的车速跟行时,可以保证符合允许的车距值。

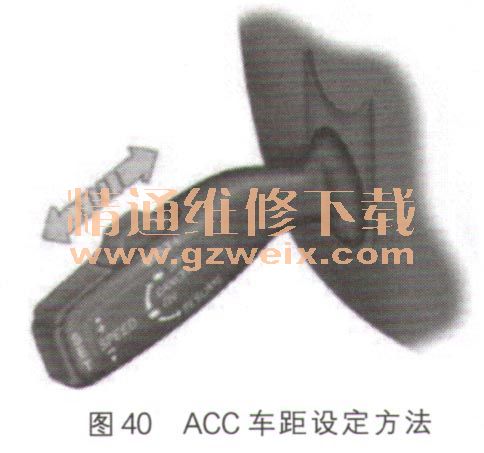

    使用拨杆上的滑动开关来设定与前车的车距值,每拨动一次拨杆,车距值就增大或减小一个级别,如图40所示。
