（4）后部空调器的部件

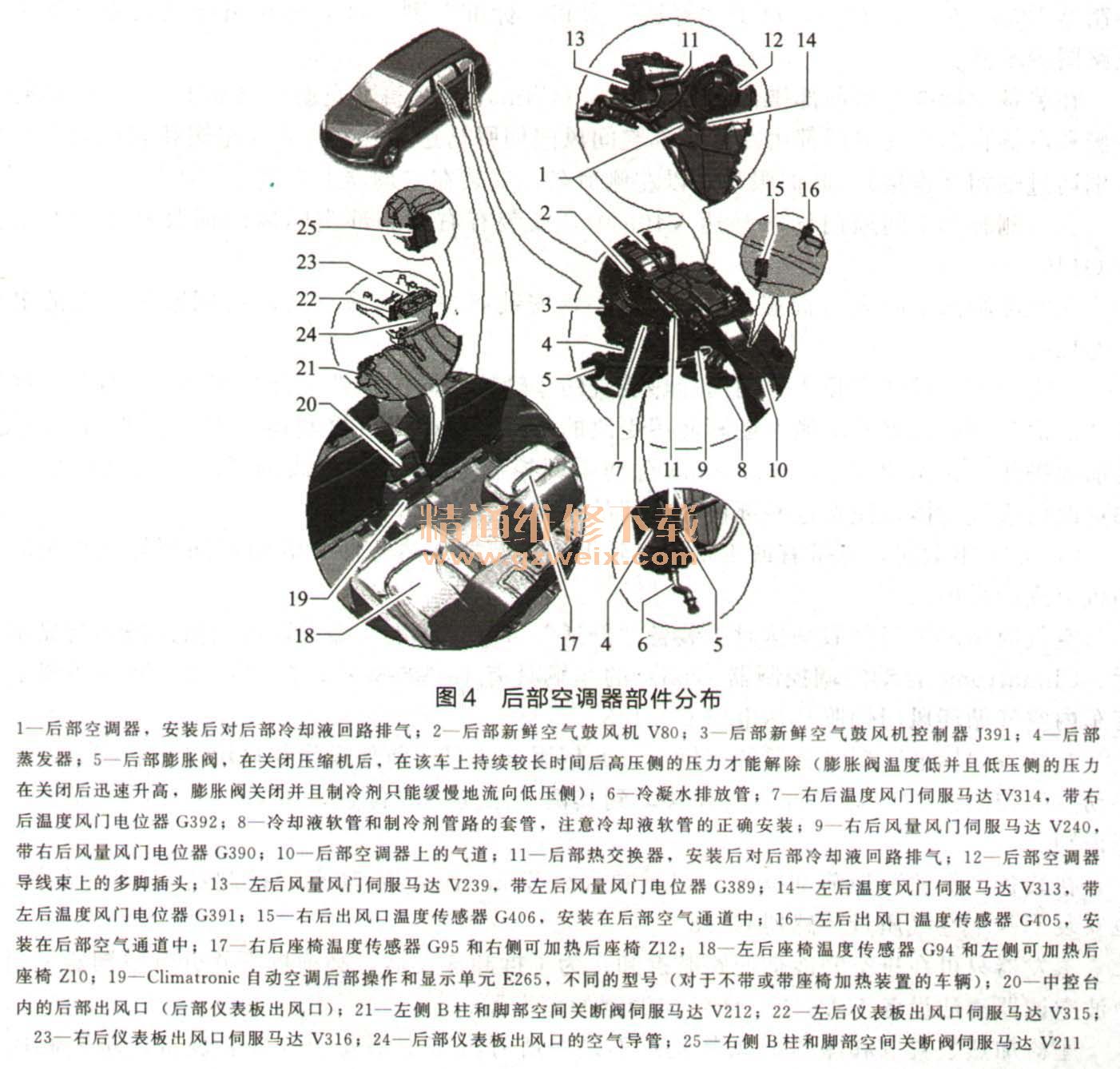

    后部空调器部件位置如图4所示。

    后部空调器规定只在装备“舒适”型空调器的车辆上用作附加选装装备。
    在后部空调器上和相应的气道上安装有不同的伺服马达，这些伺服马达的电气参数值和零件号索引不同，因此在拆卸之前请标记伺服马达（有混淆的危险）。
    座椅加热装置不是在所有汽车上都安装（选装装备，目前未计划将座椅通风作为选装装备提供）。座椅加热的控制在后部Climatronic操作与显示单元E265的测量值块中显示。在装备座椅占用识别装置的车辆上，如果识别到座椅未被占用，后部座椅的座椅加热在约10min后将被后部Climatronic操作与显示单元E265关闭。在带有或不带Climatronic自动空调后部操作和显示单元E265的车辆上座椅加热控制不同。如果车辆中的儿童保护装置已激活，则后部空调器和座椅加热的设置无法由Climatronic自动空调后部操作与显示单元E265改变（在操纵按钮或旋转开关时，两个显示屏上出现三条短线），设置只能通过前部操作与显示单元（Climatronic自动空调控制器J255）和MMI终端改变。
    也要注意后部Climatronic操作与显示单元E265的附加说明。按引导型故障查询所述进行Climatronic自动空调后部操作和显示单元E265的引导型故障查询。按钮和显示区通过发光二极管（LED）照明，不能更新。
    自2010年款起，开始逐步使用零件号为4L0 919 158自索引“AA”起的Climatronic自动空调后部操作和显示单元E265。更新Climatronic自动空调后部操作和显示单元E265时请注意前部操作与显示单元、Climatronic自动空调控制器J255的正确配置（例如带有或不带按钮Setup（设置）），如果配置错误，则可能无法显示和选择后部空调器的不同功能。
    在2013年款中逐渐使用改进的空调器操纵单元（例如可通过字符识别，J255上的按钮A/C替代AC）。请注意正确的配置（零件号4L0 820 043，至索引“AM”，带按钮AC，自索引“AN”起，带按钮A/C）。对于带后部空调器操作与显示单元E265的车辆还请注意这两个部件的相互配里。
    不同的气流：在不带后部空调器的车辆上由前部空调器为出风口输送空气，在带后部空调器的车辆上则由后部空调器输送空气。在左侧B柱和脚部空间关断阀伺服马达V212中，安装有左侧B柱和脚部空间关断阀伺服马达电位器G329。
    在左后仪表板出风口伺服马达V315中，安装有左后仪表板出风口电位器G471。
    在右后仪表板出风口伺服马达V316中安装有右后仪表板出风口电位器G472。
    根据Climatronic自动空调后部操作和显示单元E265的型号，在引导型故障查询中也可能将右后仪表板出风口电位器G472称为右后仪表板出风口伺服马达电位器G522。
    不同的气流：在不带后部空调器的车辆上由前部空调器为出风口输送空气，在这些汽车上安装一个不带伺服马达和风门的空气导管。
    在右侧B柱和脚部空间关断阀伺服马达V211中，安装有右侧B柱和脚部空间关断阀伺服马达电位器G328。
