（四）多片式离合器与制动器

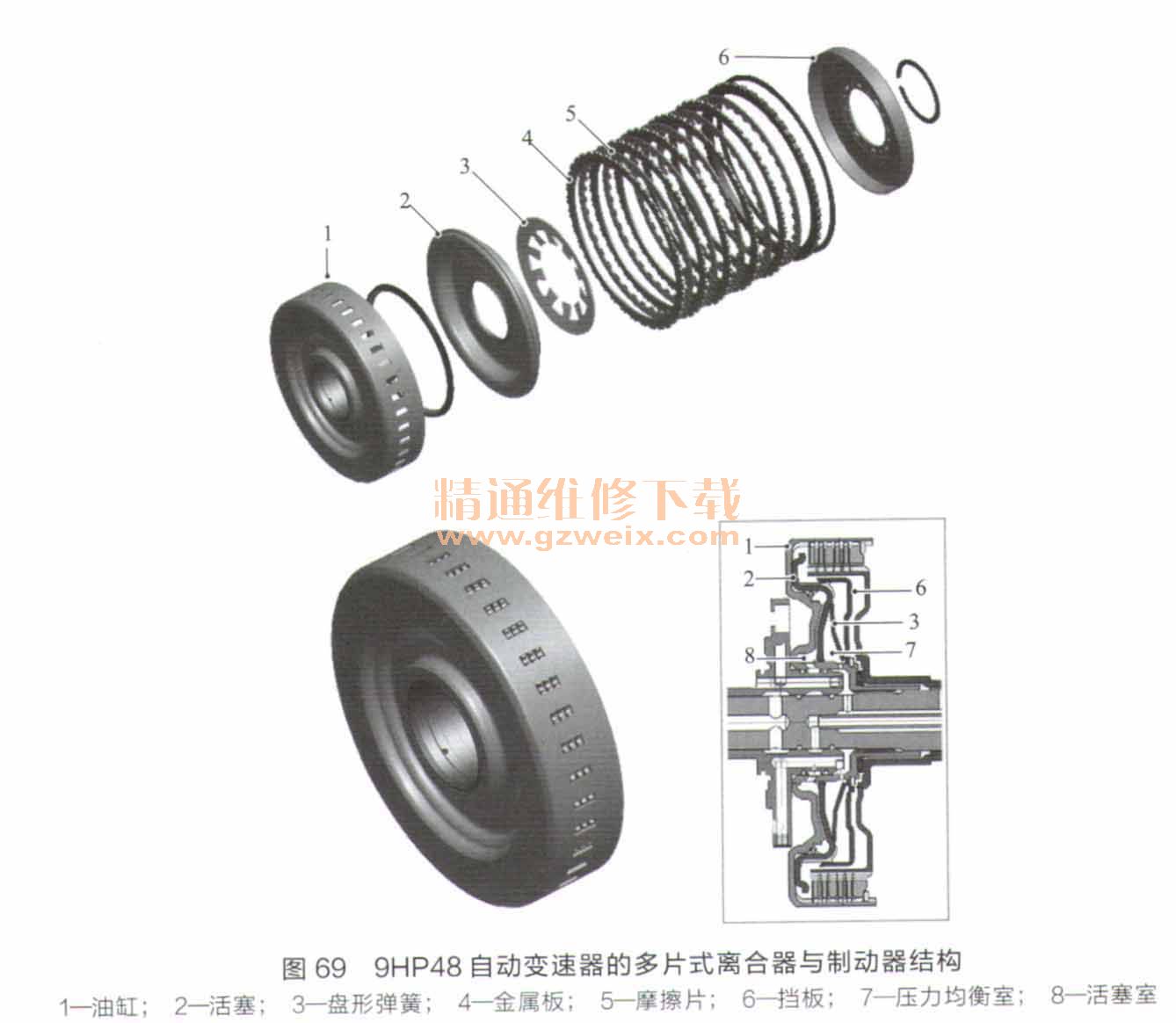

    9HP48自动变速器的多片式离合器与制动器结构如图69所示。

    图69  9HP48自动变速器的多片式离合器与制动器结构

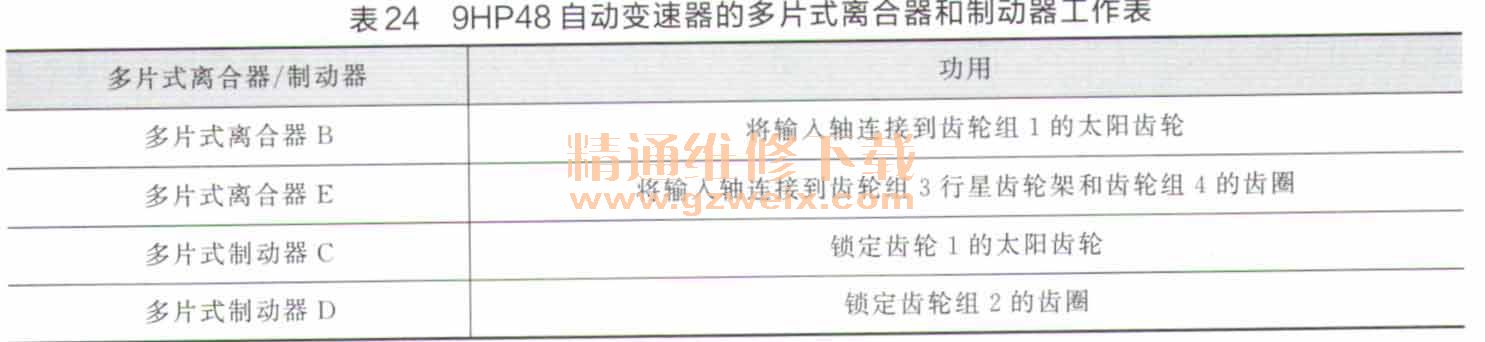

    9 HP48自动变速器有2个多片式离合器和2个多片式制动器。每个离合器或制动器都包括多个摩擦片，其具体数量依控制输出而定。9HP48自动变速器的多片式离合器和制动器工作表见表24。

（五）爪形离合器
    9HP48自动变速器使用2个爪形离合器。爪形离合器A将输入轴连接到齿轮组2的太阳齿轮（S2）和齿轮组1的齿圈（RD。爪形离合器F将齿轮组3的太阳齿轮（S3）和齿轮组4太阳轮（S4）连接到安装在变速器壳体上的定心板。
    2个爪形离合器在操作方面类似。每个爪形离合器都通过作用于一个双重作用活塞的ATF压力进行操作，从而使爪形离合器释放和接合。
    1．爪形离合器A

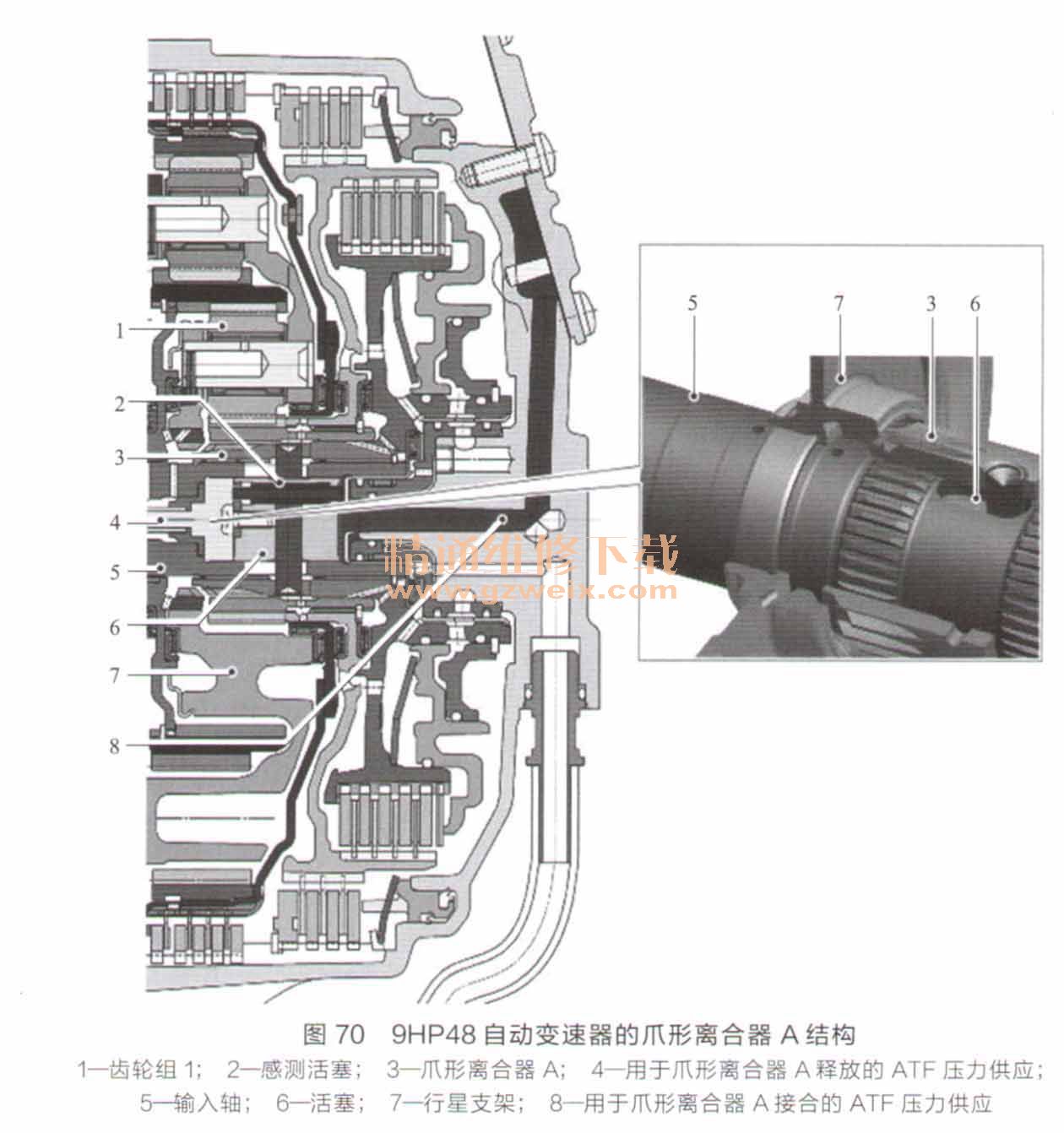

    9 HP48自动变速器的爪形离合器A结构如图70所示。

爪形离合器A带有内部和外部花键的套筒。爪形离合器A通过内部花键与输入轴相连。当活塞沿着输入轴将爪形离合器A移至关闭位置时，爪形离合器A与齿轮组1和2上的行星支架接合，从而将来自输入轴的驱动传输到齿轮组2上。当爪形离合器A移到打开位置时，活塞的另一侧施加有ATF压力，使爪形离合器A沿着输入轴移动，并从行星托架上分离开。爪形离合器A在挡位1至7中处于关闭位置（接合）。

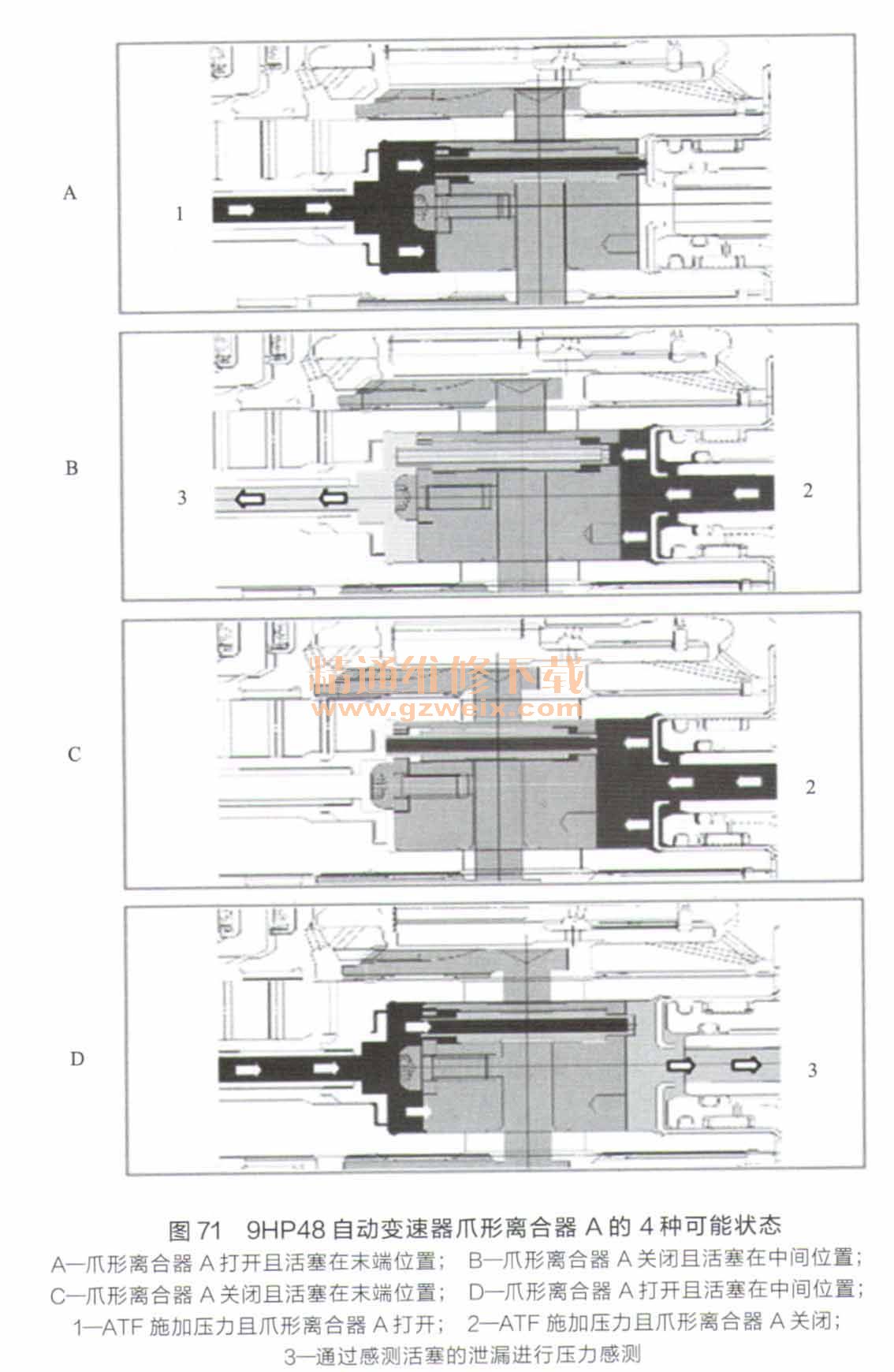

    9HP48自动变速器爪形离合器A的4种可能状态如图71所示。

    2．爪形离合器F

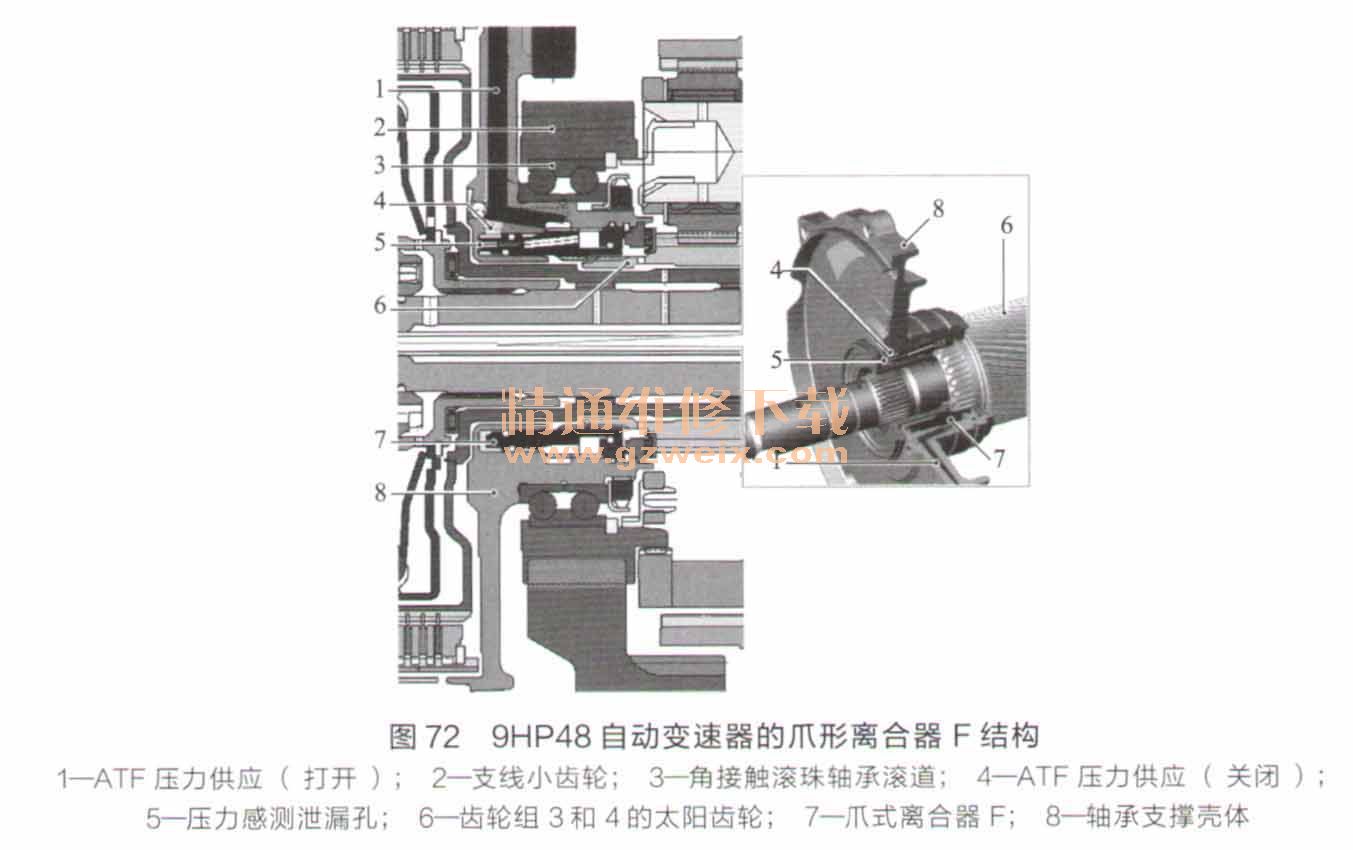

    9HP48自动变速器的爪形离合器F结构如图72所示。

    爪形离合器F位于多片式离合器E和行星齿轮组4之间。爪形离合器F由位于轴承支承壳体内的双重作用活塞控制。
    爪形离合器F带有内部和外部花键的套筒。爪形离合器F利用轴承支撑壳体一直连接在花键上，轴承支承壳体固定在变速器壳体内。当爪形离合器F移至关闭位置时，它对齿轮组3和4的太阳齿轮进行制动。

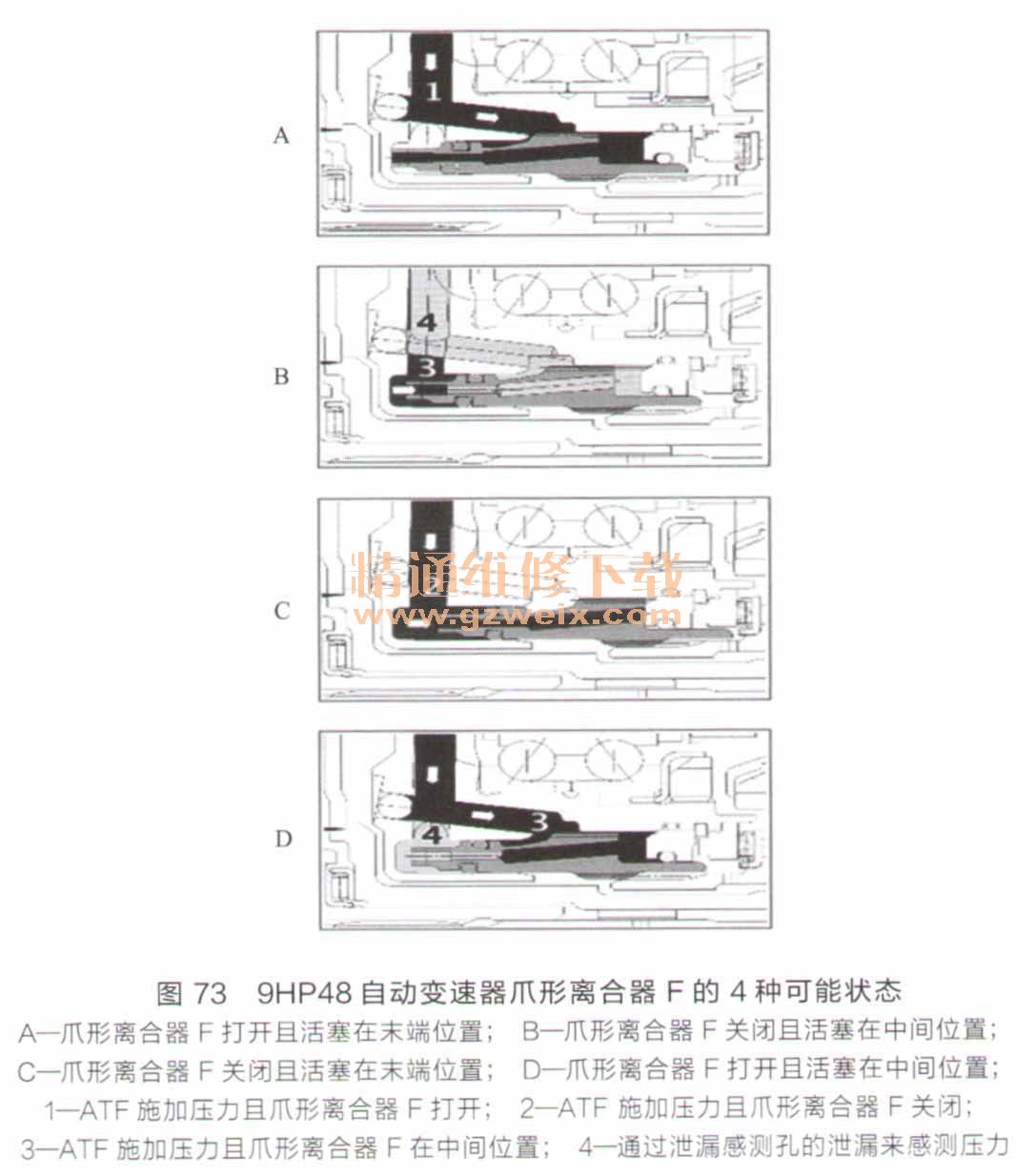

    9H48自动变速器爪形离合器F的4种可能状态如图73所示。
