DTC储存/清除条件如下：
    令当故障重现时，测试失败DTC 被储存
    ·当检测到恢复正常状态后，测试失败DTC将立即被清除
    当标准条件持续40段位，DTC将不被保留，因为历史DTC被终止。
     5. GTS显示

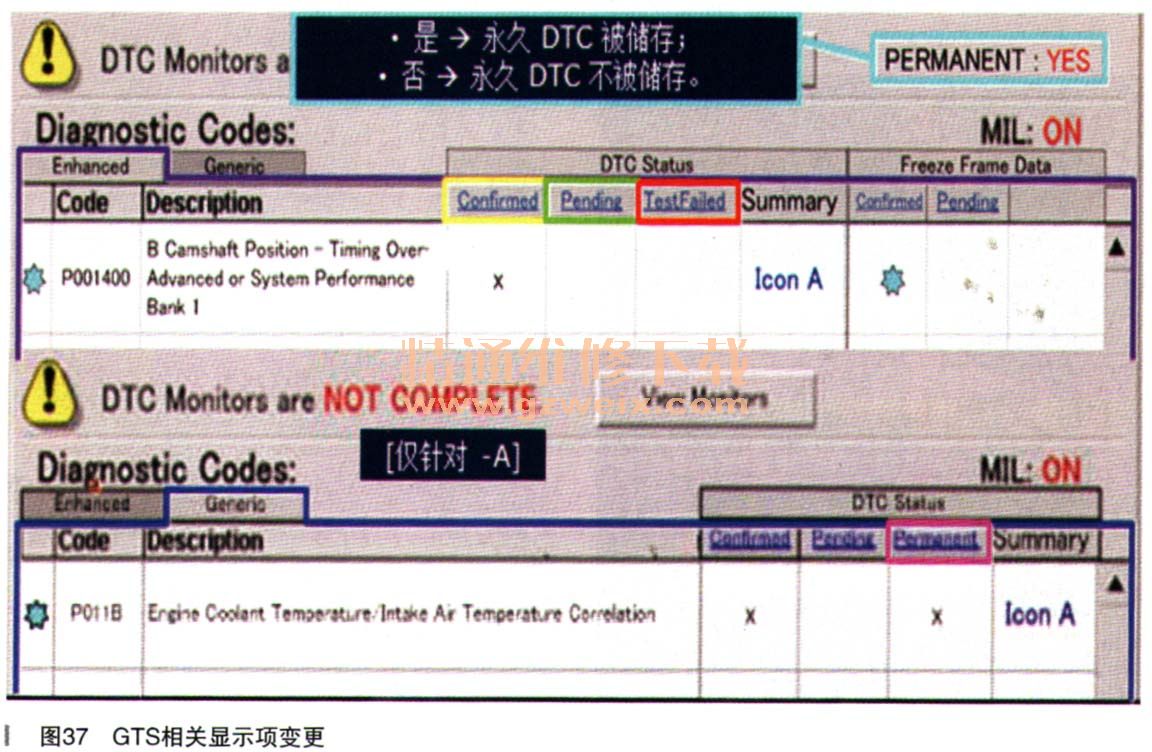

     GTS相关显示项变更，如图37所示。

    仅针对A：
    ·有“增强型”标签屏与“通用型”标签屏
    ·“增强型”标签屏：已确认DTC，待定DTC与测试失败DTC被显示
    ·“通用型”标签屏：已确认DTC，待定DTC与永久DTC被显示
    除A以外：
    ·标签屏没有改变功能（永久DTC未被储存）
    ·已确认DTC，待定DTC与测试失败DTC被显示
    6. FFD（停帧数据）

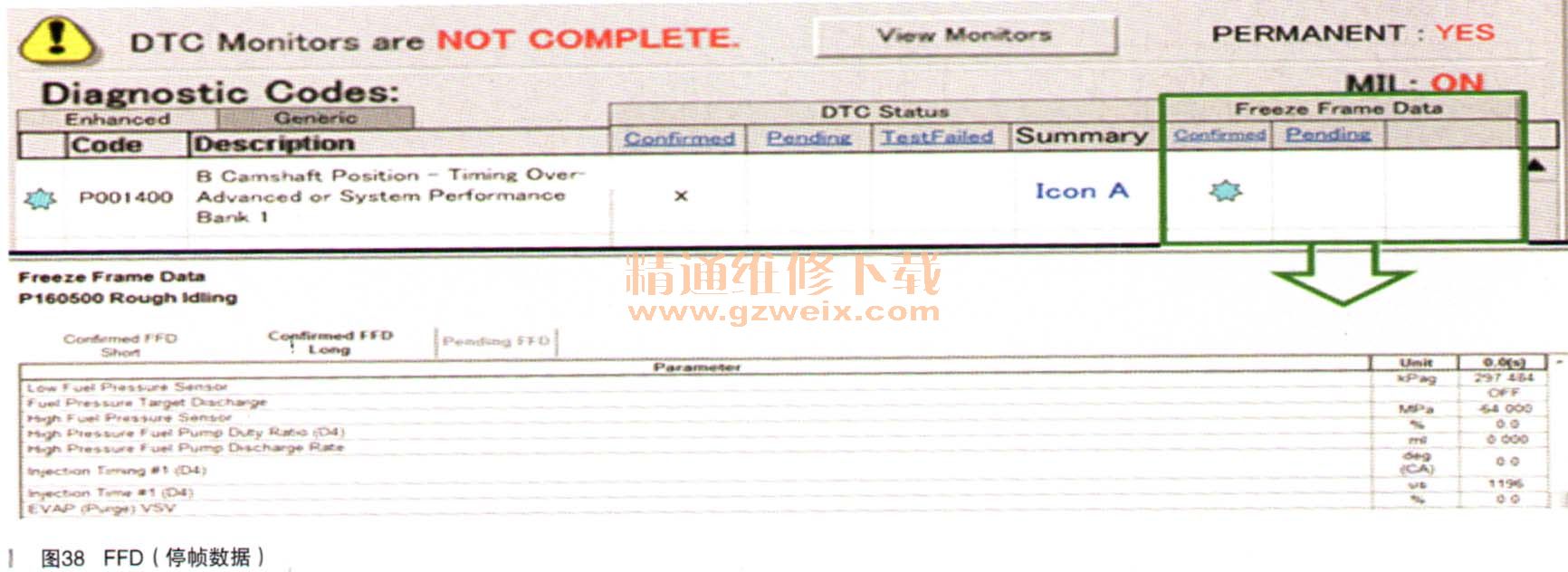

    在已确认DTC或待定DTC被存储的瞬间，ECM将行驶状况信息作为FFD记录下来：已确认FFD、待定FFD，如图38所示。

    新特点：
   ·储存间隙缩短（0.5s→0.1s）
   ·待定DTC现在也会记录FFD
    7．已确认FFD
    已确认FFD有2种FFD类型：普通FFD与多重FFD，如图39所示。

    ·普通FFD在“已确认DTC”被储存的同时被储存
    ·多重FFD储存问隔为0.1s（对于多重FFD，仅储存第一个被监测到的DTC）
    短的已确认FFD：
    ·当多重FFD被储存，FFD被显示在“已确认FFD短”标签页上
    ·5组独立的FFD可供查看（仅第一个DTC）：在已确认DTC之前储存3个数据组（1至3）；在已确认DTC产生时储存1个数据组（4）；在已确认DTC之后储存1数据组（5）
    长的已确认FFD：
    ·普通FFD被显示在“已确认FFD长”标签屏上
    备注：如果多重FFD未被储存，“已确认FFD短”与“已确认FFD长”标签页均不显示；反而，普通FFD被显示在“已确认FFD”标签屏上。
      8．待定FFD

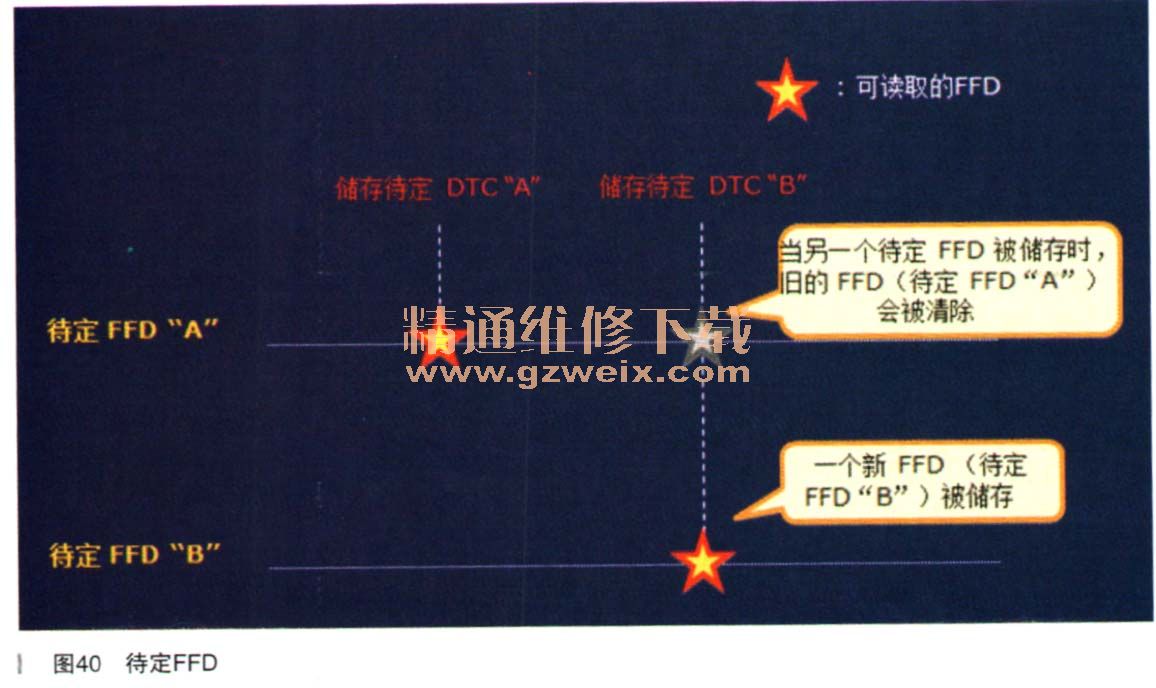

    新采用待定FFD，以储存发生待定DTC时的数据，如图40所示。

    如果当在行程中监测到2段DTC时，最近的待定FFD将被储存；旧的待定FFD将会被新的待定FFD取代。
