一、自动空调控制系统
（一）空气分配与过滤系统
1．部件位置
自动空调控制系统的空气分配与过滤系统用于控制向前、后乘员舱的空气分配与质量。

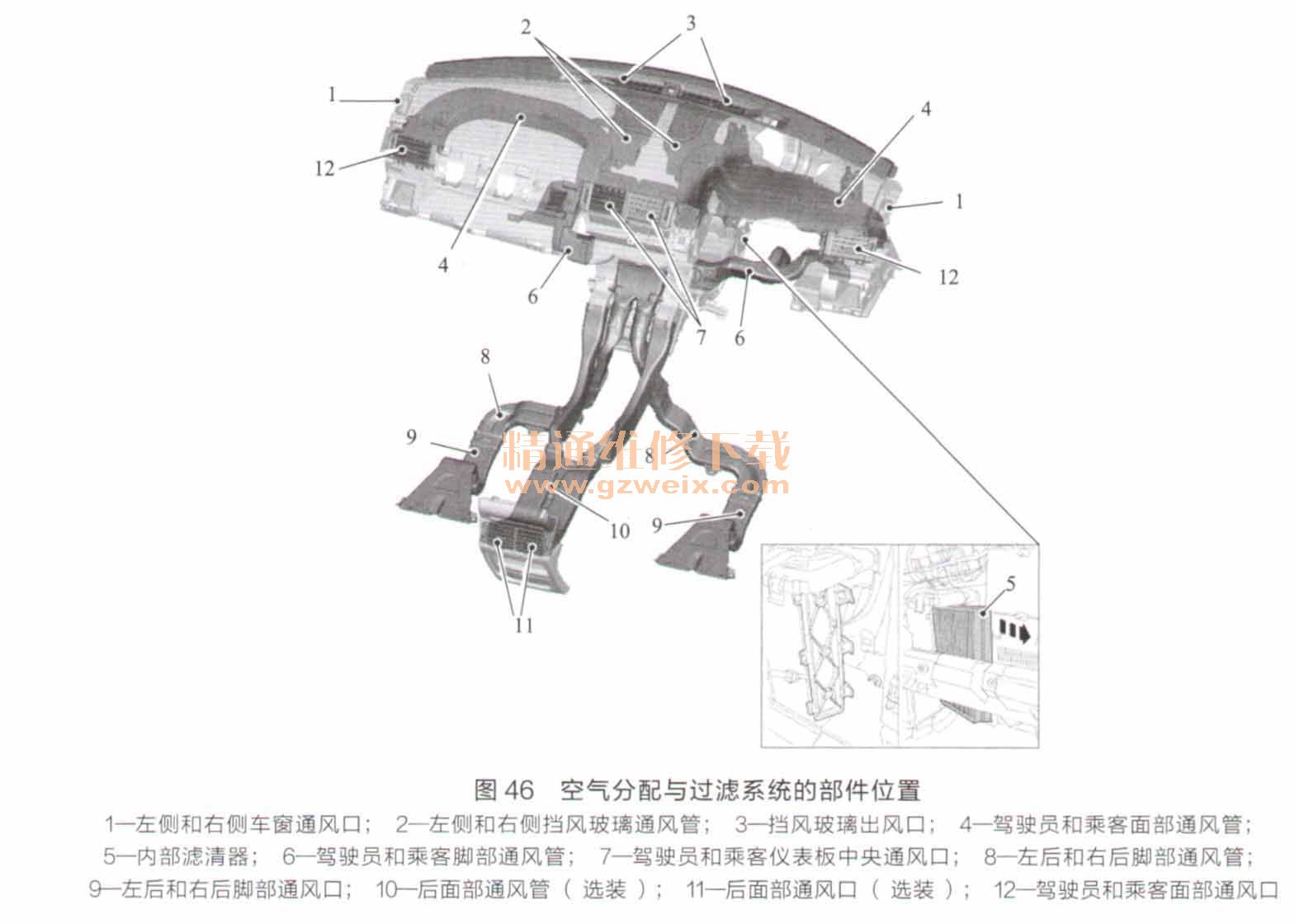

空气分配与过滤系统的部件位置如图46所示。
2．部件说明
（1）空气管道 空气管道将空气从空调控制总成分配到仪表板上的各个通风管和通风口及车辆的尾部。面部高度/侧窗通风口和挡风玻璃通风口是仪表板总成的一部分。前脚部空间通风口可连接到加热器总成的侧面，并用一个螺钉固定到横梁上。
后部通风管安装在地毯下面，并通过前排座椅下面的单颗螺栓固定在车辆地板上。
（2）通风口 仪表板包括4个可调通风口，即在仪表板的两端各安装1个，另外2个安装在仪表板中央。
仪表板包括4个固定通风口，即每个A柱饰板上装有1个，另外2个安装在仪表板顶缘上方。
（3）内部滤清器 内部滤清器位于仪表板乘客侧的后方，空调控制总成内。该滤清器可去除进人空调控制总成的空气中的异味和微粒，包括花粉。
（二）供暖和通风系统
1．部件位置
供暖和通风系统分两个级别。标准规格车辆装有双区自动空调系统，相应的供暖和通风系统可为乘客舱左右两侧提供不同的温度设置。双区自动空调系统安装污染传感器，用于控制乘客舱空气的质量。
在较高规格的车辆中，供暖和通风系统还可通过地板控制台中安装的后面部高度出风口向后排乘客提供面部出风高度调节。
自动温度控制模块（ATCM）利用安装在空调控制总成壳体隔板侧的鼓风机控制模块对鼓风机进行控制。
供暖和通风系统的部件位置如图47所示。
2．部件说明

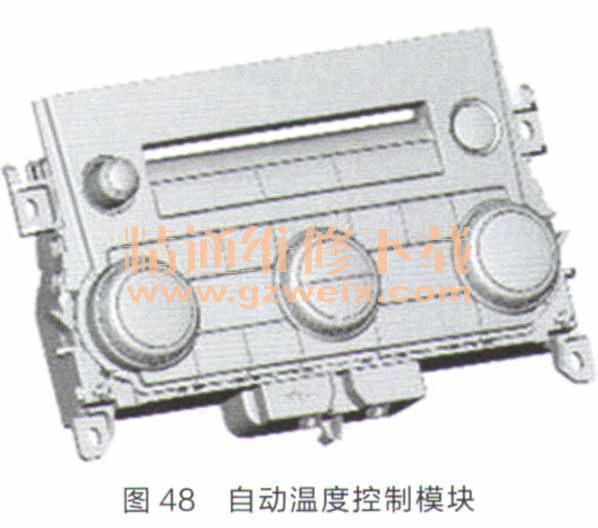

（1）自动温度控制模块 自动温度控制模块如图48所示。
自动空调系统的空气分配和温度由自动温度控制模块控制，该控制模块与控制面板集成在一起。自动温度控制模块根据来自控制面板的指令信号控制空调控制组件壳体上安装的5个步进电动机。

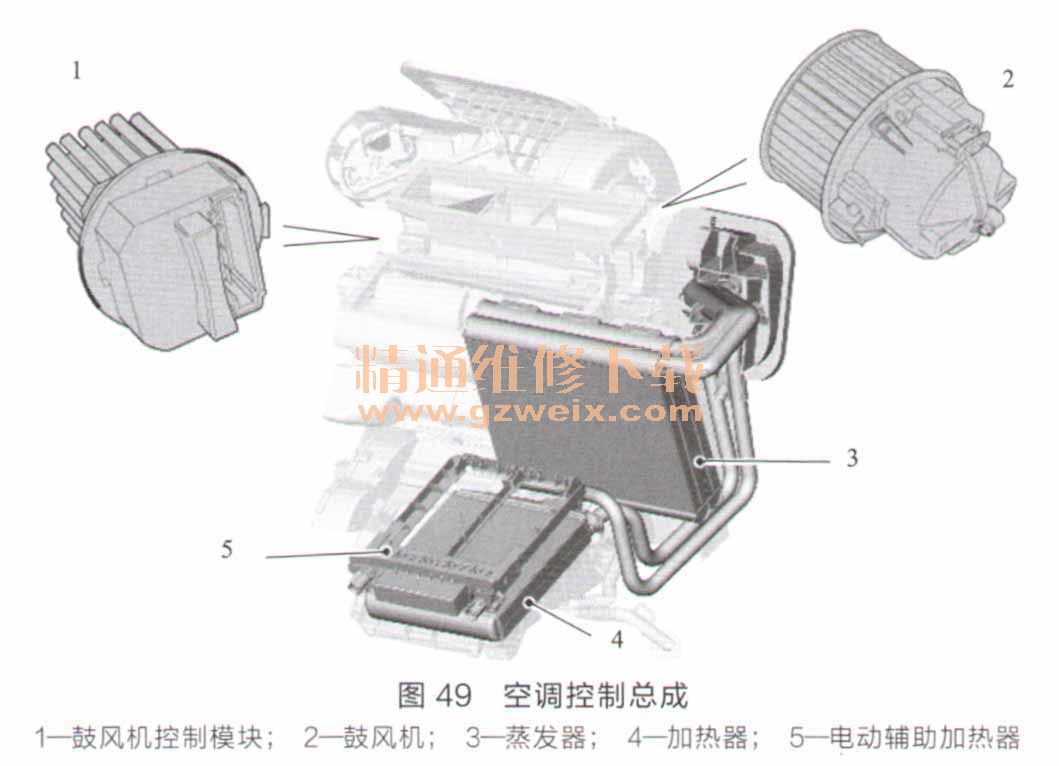

（2）空调控制总成 空调控制总成如图49所示。
在自动温度控制模块的控制下，空调控制总成可控制输送到空气分配管中的空气温度。空调控制总成包括鼓风机、加热器、内部滤清器、蒸发器、进气步进电动机、2个分配电动机、2个温度混合电动机、电子中间加热器（如已安装）。
