（6）湿度传感器组件湿度传感器组件如图61所示。

    湿度传感器组件安装在车内后视镜上，它由湿度传感器、空气温度传感器、挡风玻璃温度传感器组成自动温度控制模块根据湿度传感器组件的信号来判断挡风玻璃是否起雾，从而采用相应的措施来防止挡风玻璃起雾。
   （7）环境空气温度传感器  环境空气温度传感器是NTC型热敏电阻传感器，它安装在左侧车门后视镜上该传感器从发动机控制模块接收一个5V的参考电压。发动机控制模块根据该传感器信号来判断环境空气温度发动机控制模块通过高速CAN动力总成系统总线传送环境空气温度信号该信号继续由网关模块通过中速CAN舒适总线传送至自动温度控制模块。

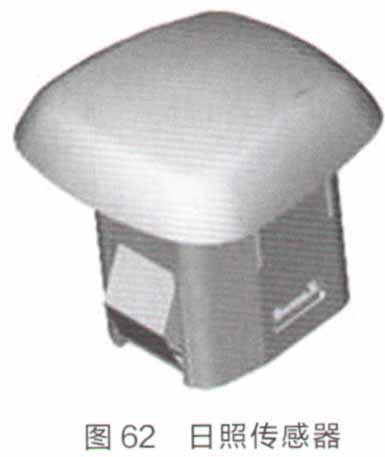

   （8）日照传感器日照传感器如图62所示。

    日照传感器固定于仪表板上表面的中央。该传感器包括1个光电元件，这可以为中心接线盒提供相当于车厢阳光加热效果的光亮信号。
    日照传感器信号通过中速CAN车身总线、网关模块、中速CAN舒适总线从中央接线盒传送至自动温度控制模块。自动温度控制模块通过调节鼓风机转速、空气输出温度和空气分配来补偿太阳能加热效应，从而保持所需的乘客舱温度。

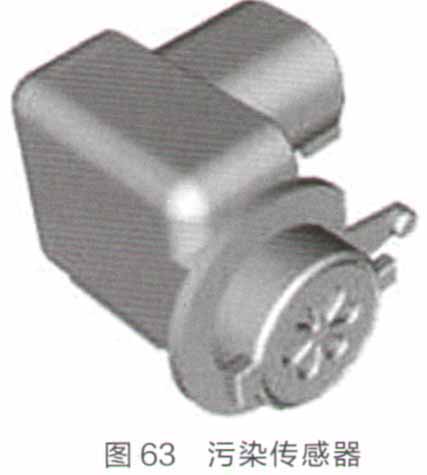

    （9）污染传感器  污染传感器如图63所示。

    借助污染传感器，自动温度控制模块可以监测进气中一氧化碳和氮氧化物的含量。自动温度控制模块根据污染传感器信号控制进气源，以减少进人座舱的污染物。该功能是完全自动进行的，但可以通过使用控制面板上的新鲜空气/再循环空气开关进行手动选择进气源，从而解除功能。
