注意：匹配过程通过FFBH接收器的断电和恢复供电来实现。拆装熔丝的方法是最简单的方法，也可以通过断开蓄电池电缆或拆下FFBH接收器的线束接头来实现。

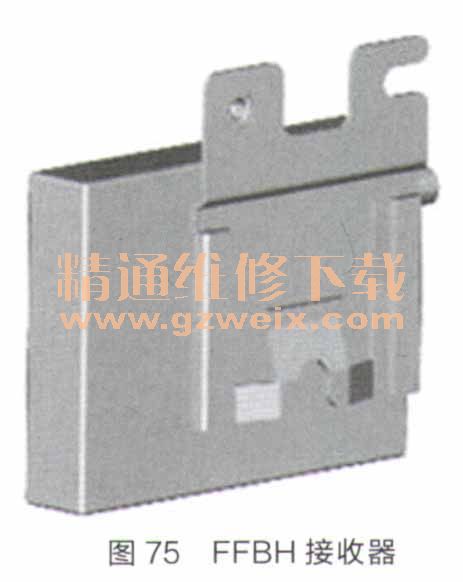

  （5） FFBH接收器  FFBH接收器如图75所示。

    FFBH接收器位于后备厢左侧。FFBH接收器安装在一个一体式托架上，该托架又连接至固定镀金电视天线的音频系统托架。
    FFBH接收器通过同轴电缆与左侧车窗上的FFBH天线连接在一起。FFBH天线接收来自遥控器的射频信号，并通过天线匹配单元和同轴电缆传送给FFBH接收器。

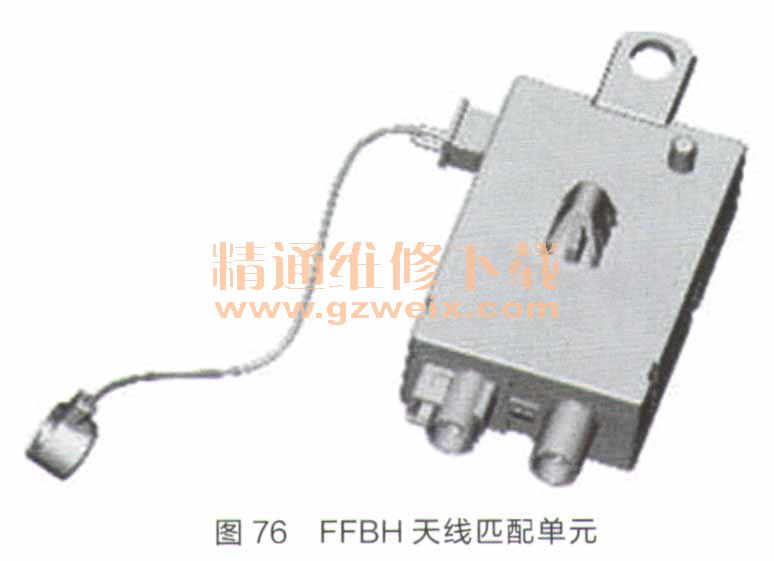

（6） FFBH天线和FFBH天线匹配单元FFBH天线匹配单元位于电视天线装置之上，在车顶内衬之后，如图76所示。

    FFBH接收器通过同轴电缆连接到FFBH天线匹配单元。安装在车窗玻璃上的FFBH天线接收来自FFBH遥控器的射频信号，并通过FFBH天线匹配单元和同轴电缆将处理后的信号传送到FFBH接收器。
