3．部件说明
    （1） FFBH燃油泵FFBH燃油泵的结构如图71所示。

    FFBH燃油泵安装在燃油箱的右侧，它向燃油型辅助加热器供油。FFBH燃油泵是自启劝式电磁阀控制柱塞泵，由来自FFBH控制模块的PWM信号控制。当FFBH燃油泵未通电时，燃油型辅助加热器的供油停止。

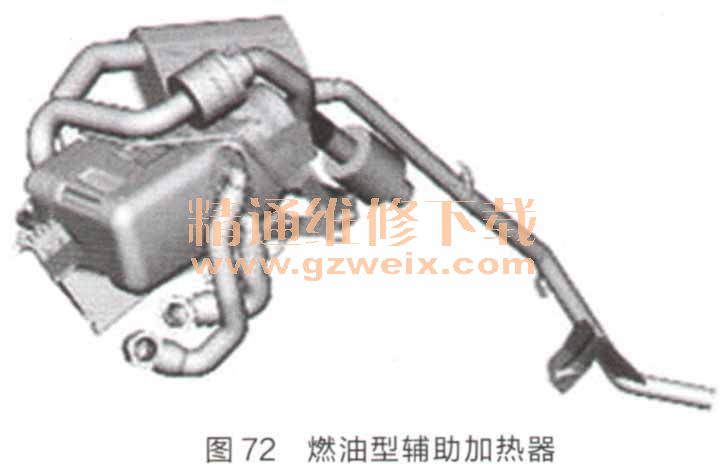

    （2）燃油型辅助加热器  燃油型辅助加热器如图72所示。

    燃油型辅助加热器安装在连接空调控制总成的冷却液供给管路中，位于右前板挡泥板后方。

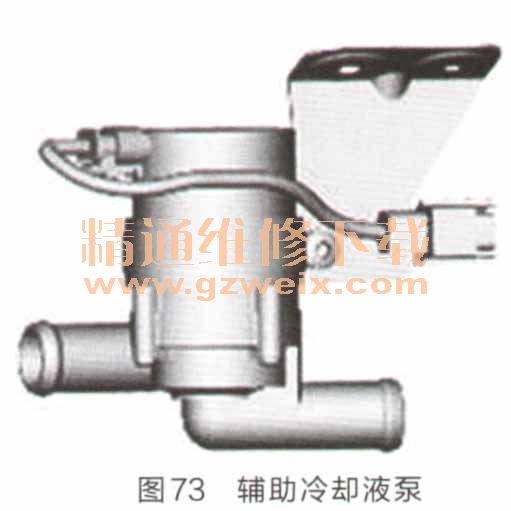

    （3）辅助冷却液泵  辅助冷却液泵如图73所示。

    辅助冷却液泵安装在发动机舱低温区域，用于协助冷却液流经燃油型辅助加热器和加热器。
    辅助冷却液泵由FFBH控制模块供电。当燃油型辅助加热器启用时，辅助冷却液泵持续运转。当燃油型辅助加热器未启用时，辅助冷却液泵不运转，冷却液的流动取决于发动机冷却液泵。
（4）FFBH遥控器   FFBH遥控器如图74所示。

    FFBH遥控器使得驾驶员无需进人车内即可远程启动燃油型辅助加热器。FFBH遥控器在无阻挡空间内的有效范围至少为100m。视障碍物位置情况，该距离将有所减小。
    必须将每一把FFBH遥控器与FFBH接收器进行匹配，否则无法进行遥控通信。每把FFBH遥控器都有由FFBH接收器存储的唯一识别号。FFBH接收器最多能存储3个FFBH遥控器标识号。如果将第4个FFBH遥控器匹配至FFBH接收器，那么FFBH接收器将用存储器中的第4个FFBH遥控器标识号替换第1个已匹配的FFBH遥控器的标识号。FFBH遥控器的匹配步骤如下。
    1.拆下后接线盒的熔丝F7。
    2.至少等待5s。
    3.安装熔丝F7。
    4.在装好熔丝F7（恢复FFBH接收器的供电）的5s内，按住FFBH遥控器的关闭按钮。
    5.FFBH遥控器的红色LED点亮2s，表示匹配成功。
