(三)制冷系统
1.部件位置
GTDI 2.0L汽油机和
TD4 2. 2L柴油机安装的空调压缩机均为可变排量装置。制冷系统将对排量(制冷剂的流量)进行控制,使其与
蒸发器的热负载相匹配。制冷系统的工作过程由自动温度控制模块控制。

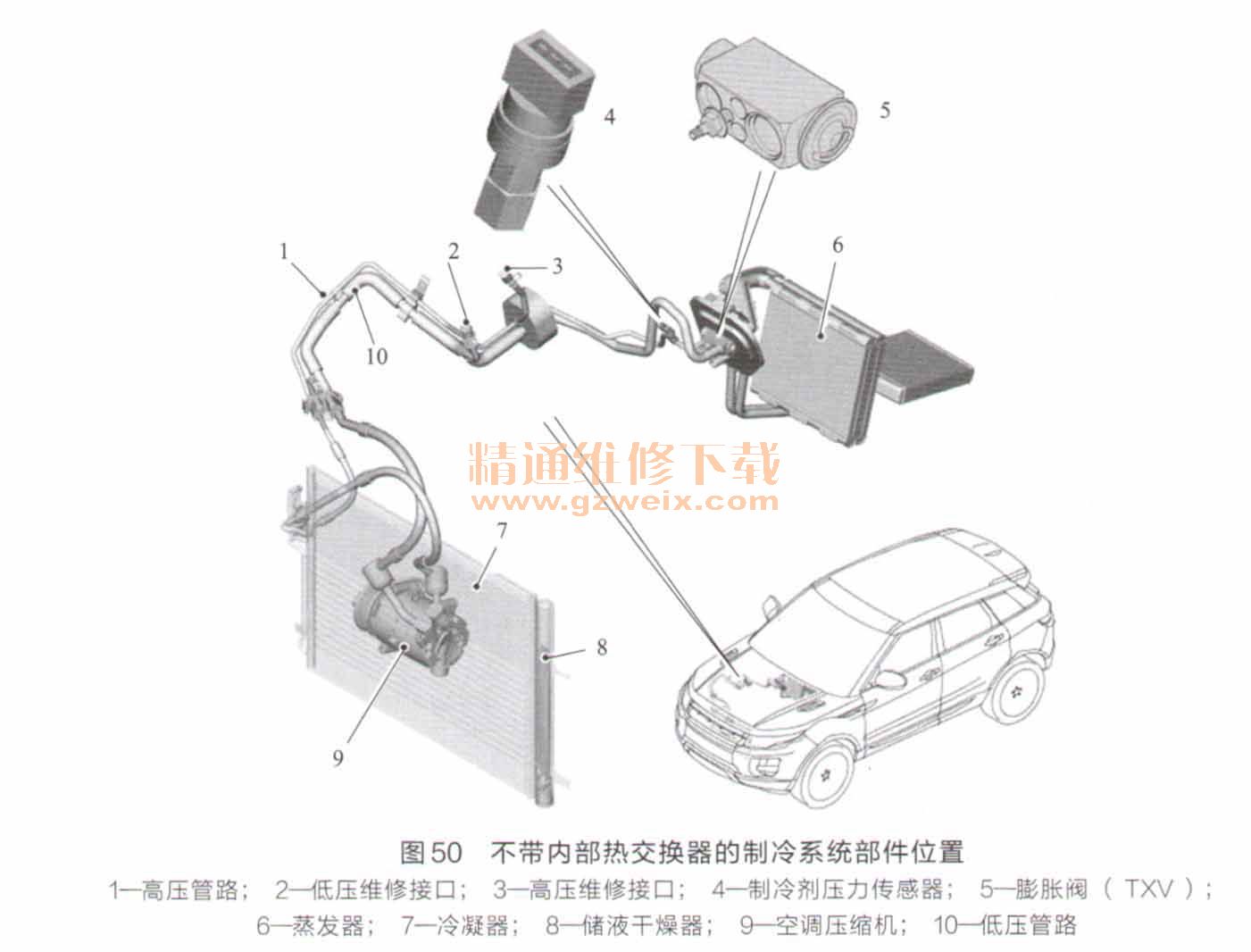

不带内部热交换器(IHX)的制冷系统部件位置如图50所示。

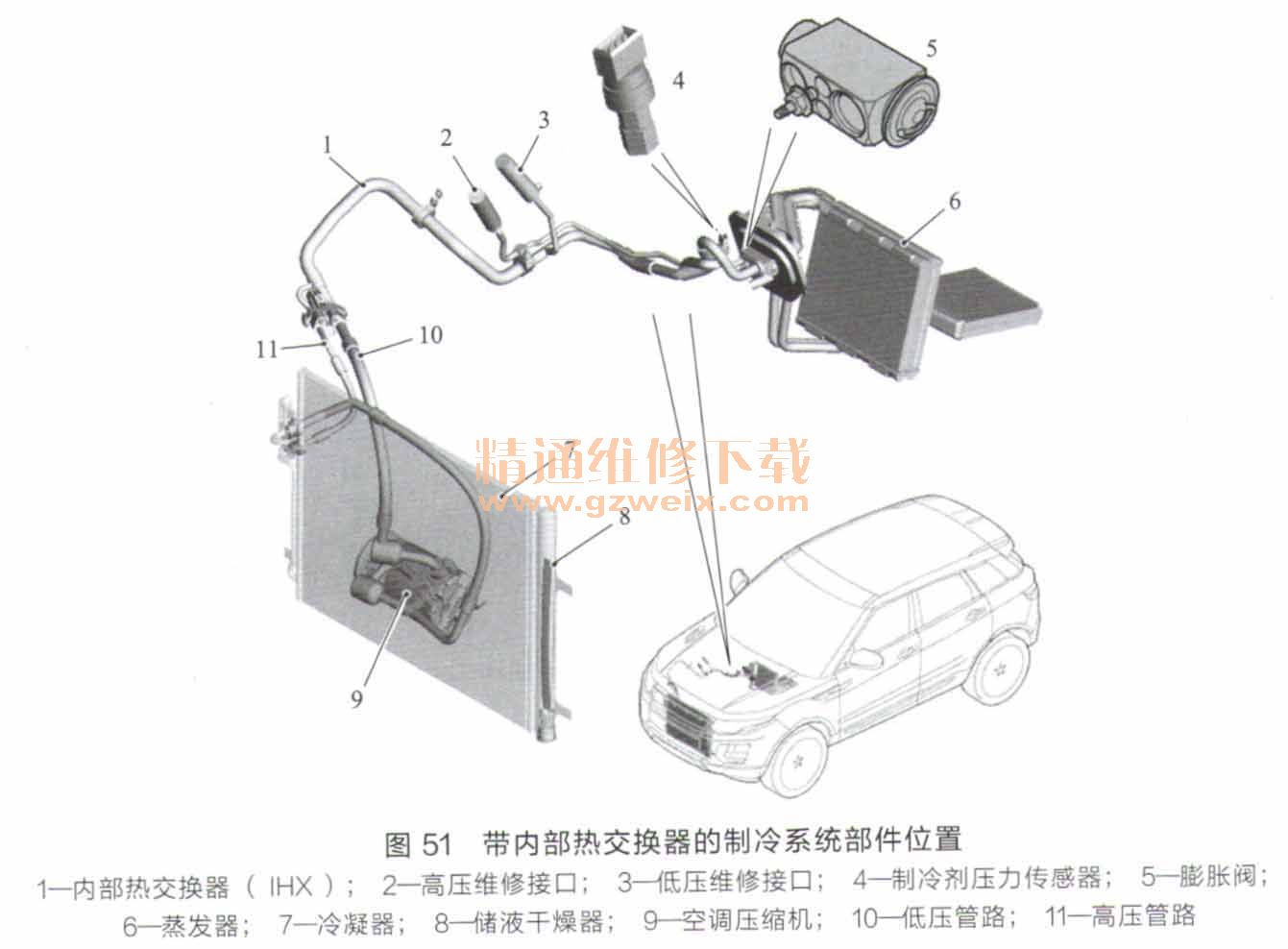

带内部热交换器的制冷系统部件位置如图51所示。
2.工作原理

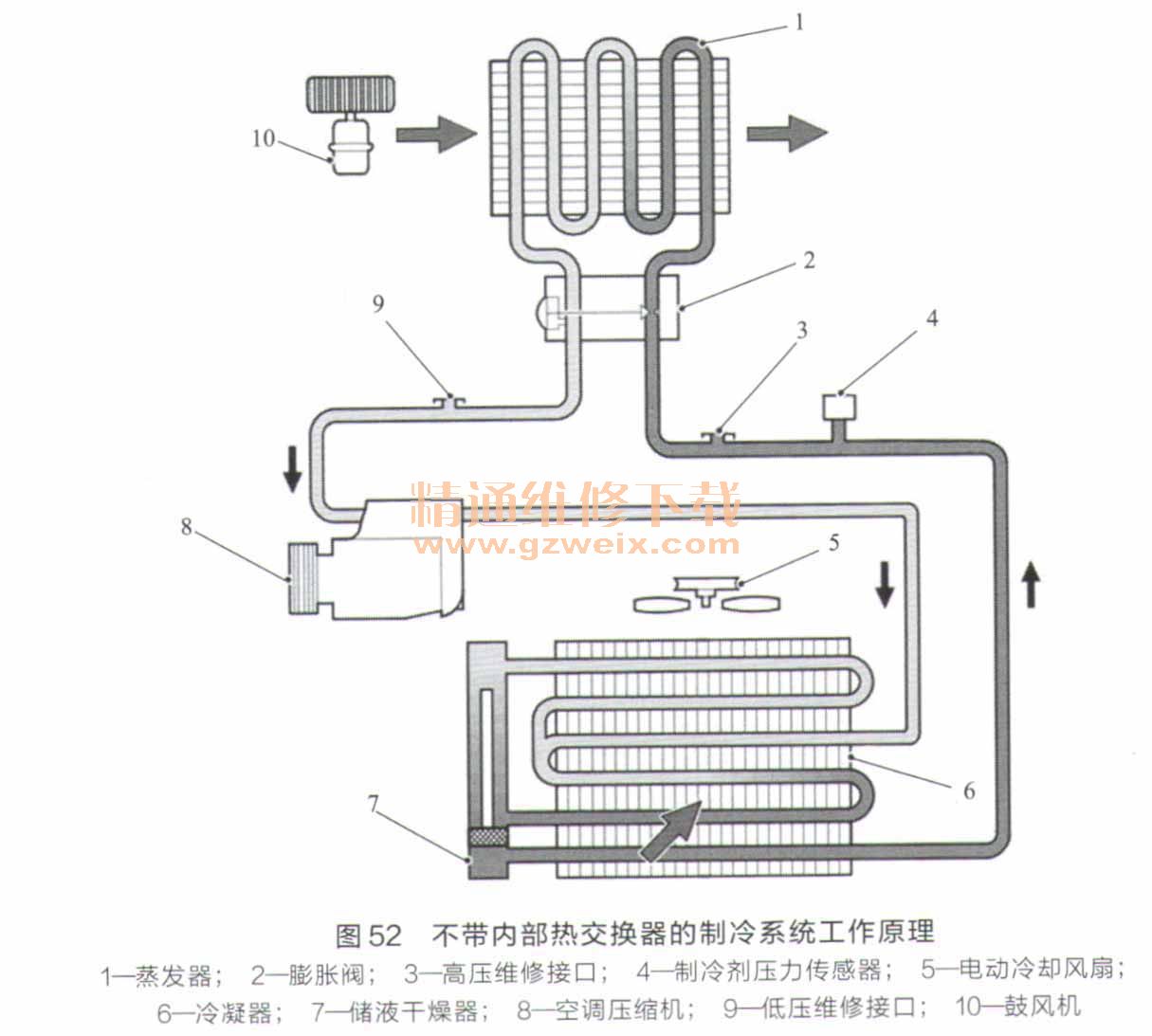

不带内部热交换器(IHX)的制冷系统工作原理如图52所示。

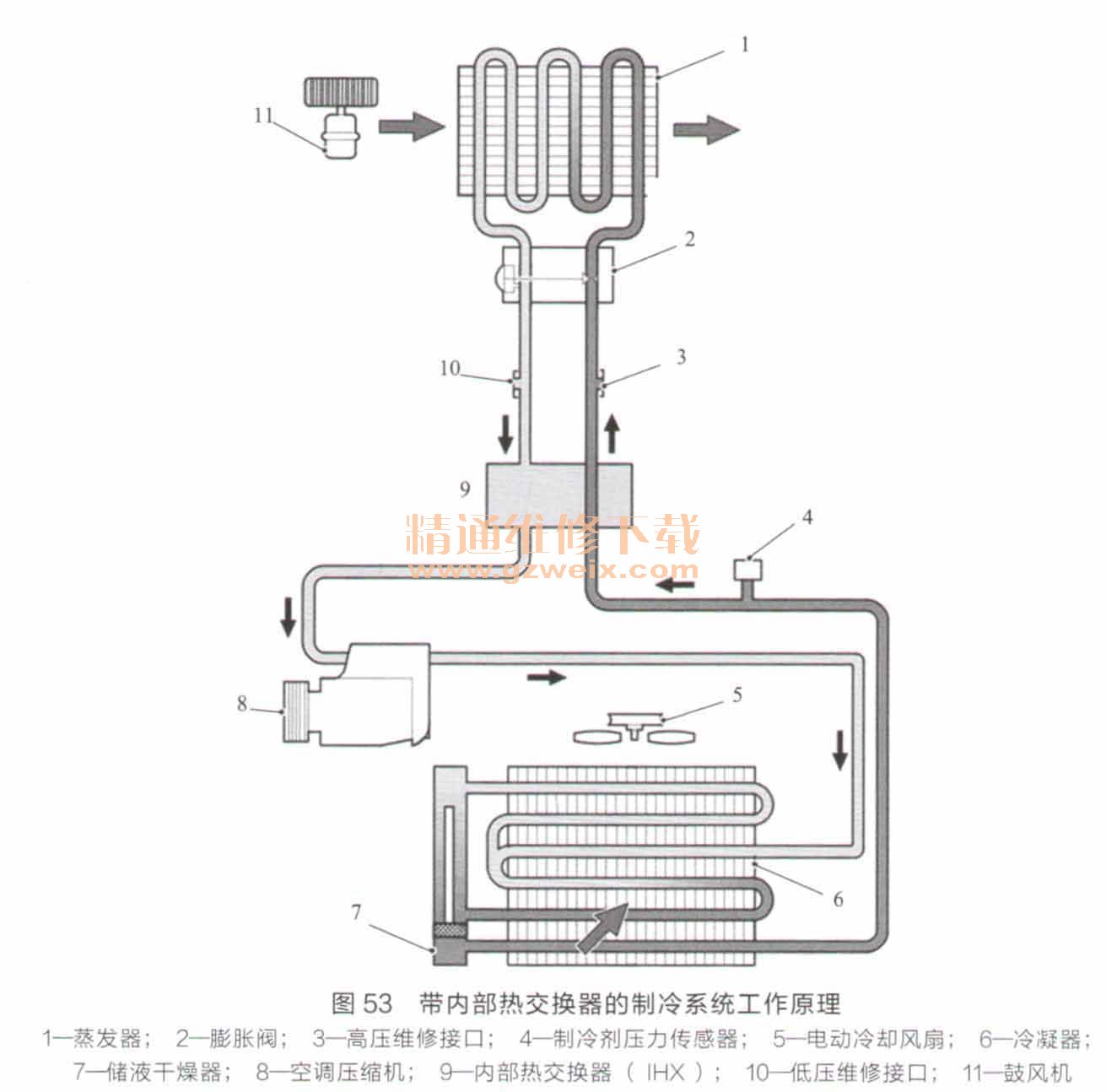

带内部热交换器((IHX)的制冷系统工作原理如图53所示。
制冷系统的工作过程由自动温度控制模块控制。制冷剂在制冷系统中循环,经过两个压力/温度区域。低压力/温度区域是指制冷剂由膨胀阀通过
蒸发器到空调压缩机的区域。高压力/温度区域是指制冷剂由压缩机通过冷凝器、储液干燥器到膨胀阀的区域。
3.部件说明

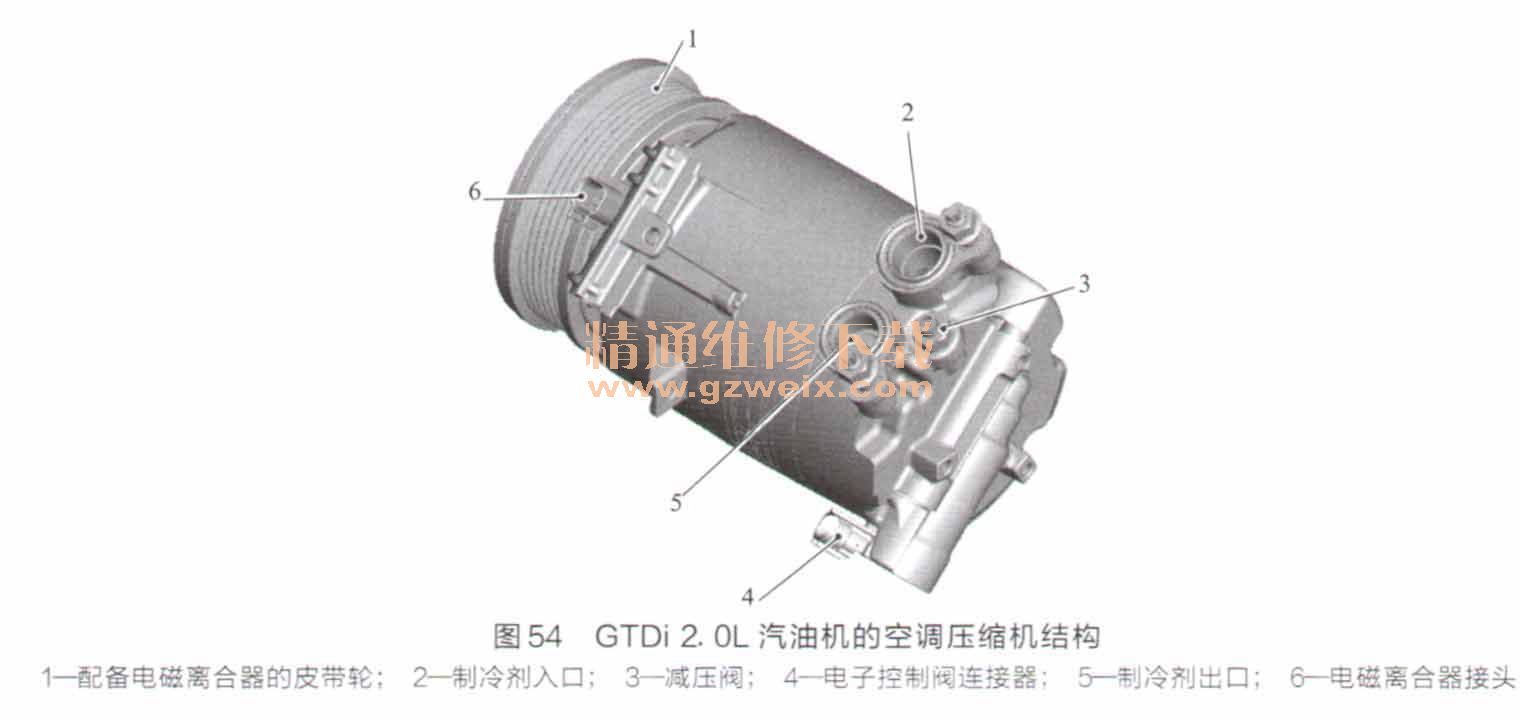

(1)空调压缩机GTDI 2. 0L汽油机的空调压缩机结构如图54所示。
TD4 2. 2L柴油机的空调压缩机结构如图55所示。
空调压缩机由发动机主传动带驱动。空调压缩机的电磁离合器由自动温度控制模块控制。
为防止系统承受过大的压力,在空调压缩机出口侧安装了一个减压阀。减压阀将过压气体排放到发动机舱中。
空调压缩机集成有电子控制阀,自动温度控制模块利用电子控制阀来控制空调压缩机的排量。
(2)冷凝器 冷凝器装有2个储液罐,储液罐中的隔片将冷凝器分为1个4通道上段部分(主级冷却器)和1个2通道下段部分(次级冷却器)。
(3)储液干燥器 储液干燥器与冷凝器的左侧储液罐是一体的,它可除去制冷剂中的固体杂质和湿气。储液干燥器还可用作液体制冷剂的储液罐,以适应
蒸发器上热负荷的变化。
进人储液干燥器的制冷剂先经过过滤器和干燥剂包,然后在底部汇集,最后流经出液管扳回冷凝器。
(4)制冷剂压力传感器 制冷剂压力传感器安装在冷凝器和膨胀阀之间的制冷剂管路中。自动温度控制模块根据制冷剂压力传感器信号控制位于
蓄电池接线盒内的空调压缩机离合器继电器,从而控制空调压缩机的工作过程。
自动温度控制模块通过网关模块将中速CAN舒适总线的制冷剂压力信号传送至发动机控制模块。发动机控制模块计算空调压缩机工作时的发动机负荷,从而提高意速转速。

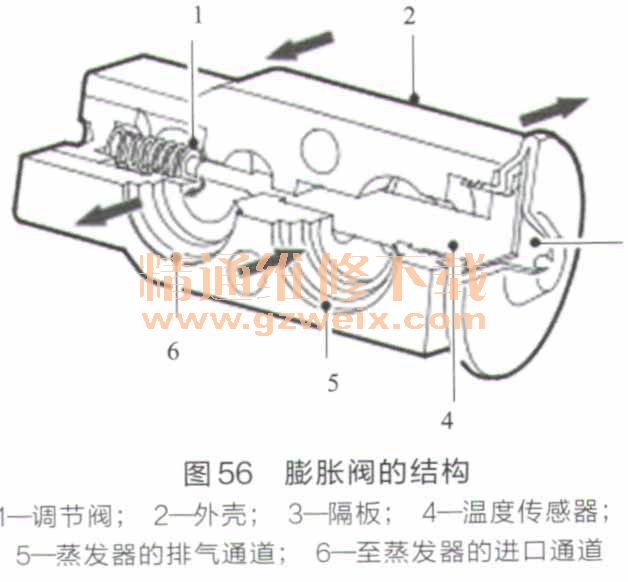

(5)膨胀阀 膨胀阀的结构如图56所示。
膨胀阀是隔断型阀,位于空调控制总成后面,连接至
蒸发器的进气口和排气口。膨胀阀由一个含有进口和出口通道的铝质壳体构成,球形弹簧调节阀安装在进气口通道处,温度传感器安装在排气口通道处。温度传感器由连接到隔板的感温管组成。感温管底端作用于调节阀球体上。隔板顶部的压力由通过感温管显示的
蒸发器排气口温度控制。隔板底部可感知
蒸发器排气口的压力。
(6)
蒸发器在
蒸发器中,低压、低温制冷剂从液态变为气态,并在改变状态的过程中吸收大量的热。经过
蒸发器的空气中的大部分湿气冷凝为水,这些水通过排放管流到车底,使车内变得干燥。
(7)内部热交换器内部热交换器((IHX)安装在空调管路中,它是制冷系统的一部分,有助于提高冷却能力内部热交换器将
蒸发器前后的系统管道结合成一条管道。
