更新去耦元件。
喷油器的匹配

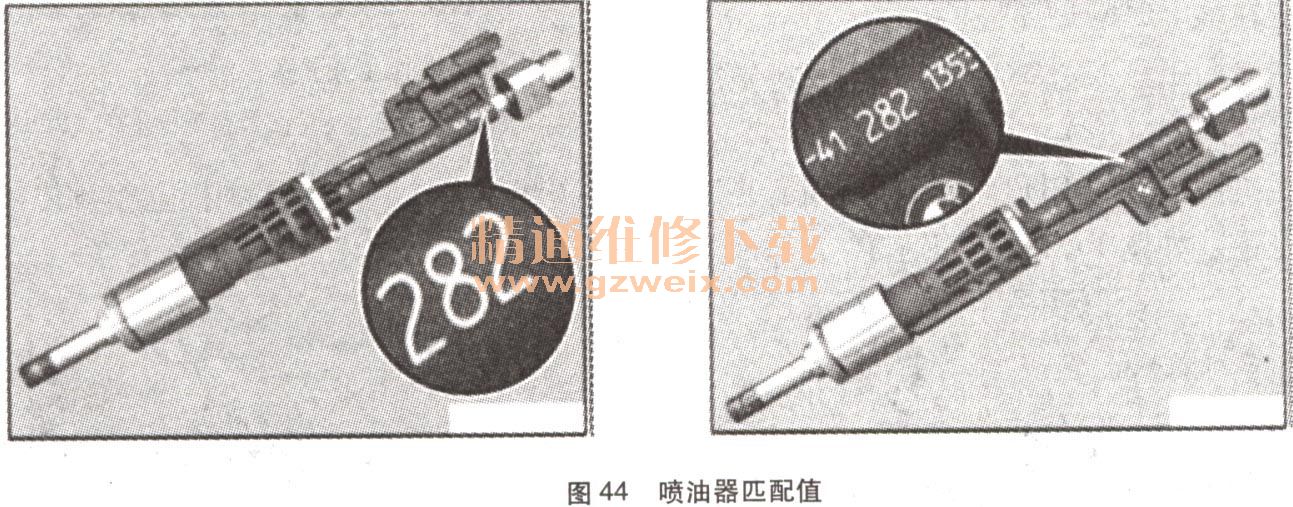

如果一个喷油器已更新或进行汽缸侧调换,则必须进行喷油器匹配。喷油器匹配可借助所谓的匹配值进行。根据规格不同,用3个数字在喷射装置壳体上写下匹配值。在安装前必须读取匹配值(如图44所示)!
根据喷油器的安装位置(汽缸)输入匹配值。如果不进行喷油器匹配,则发动机可能运转不均匀或
无法启动。喷油器匹配在本说明的结束处描述。
喷油器的安装:将专用工具130270安装到喷射装置导孔上,将螺栓按一定螺距安装到喷射装置导孔上,将螺纹套筒旋到喷射装置上并拧紧。为此,如有必要往上或往下旋动拉拔螺栓,拧紧螺栓(如图34所示)。
注意:

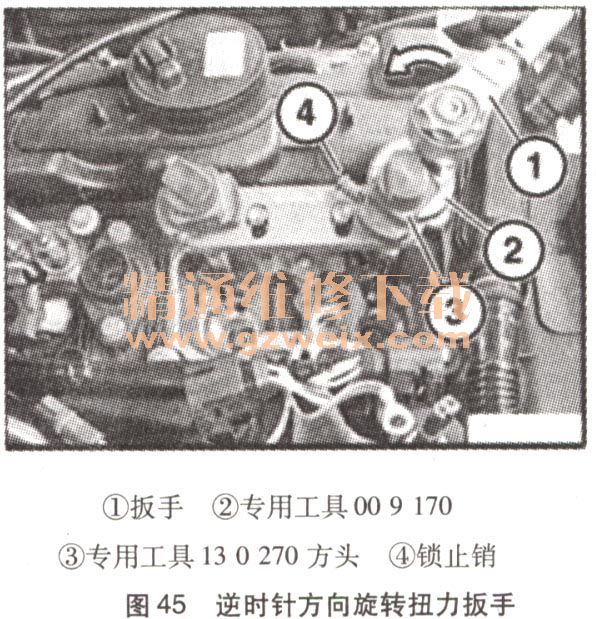

扭力扳手调节到2N·m。将扭力扳手和专用工具009 170安装到专用工具13 0270的方头上。逆时针方向旋转扭力扳手,直至达到2N·m。注意,锁止销不要露出汽缸盖罩表面,如有必要,向回压锁止销。有损坏危险(如图45所示)!
安装喷射装置。
安装压紧装置。
注意:
只略微拧紧螺栓,使压紧装置松着并且必要时尚能转动喷射装置(如图32所示)。
校正喷射装置。
注意:

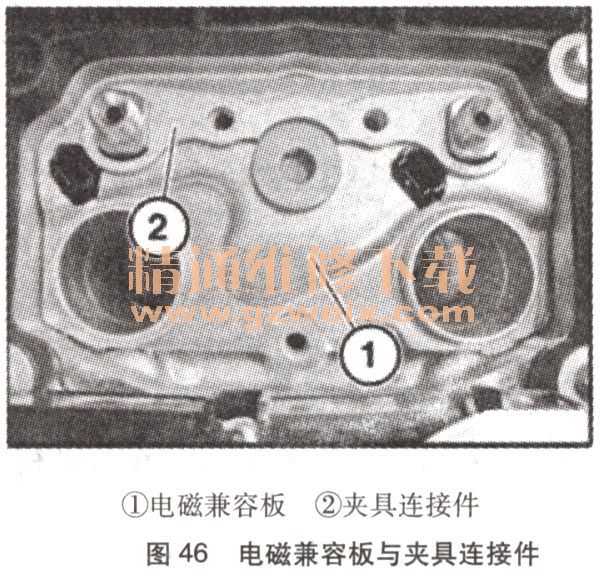

只能使用6N·m扭转喷射装置。如果超过该值,则必须更新喷射装置。安装电磁兼容板,装人夹具连接件。(如图46所示)

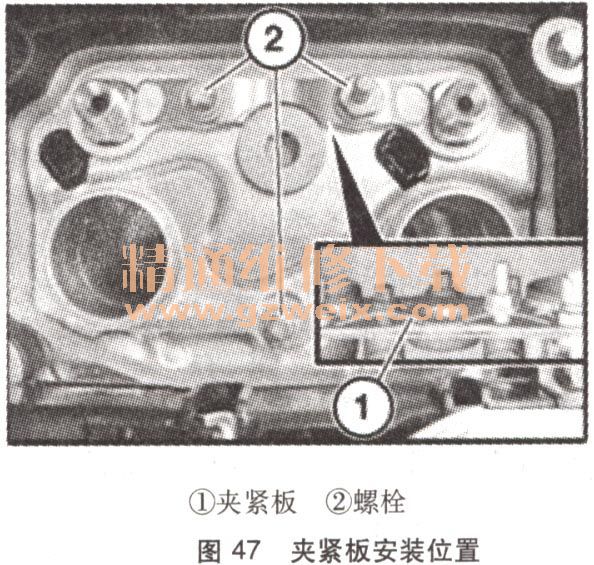

装人夹紧板。注意正确的安装位置(如图47所示)。装人螺栓,并且只略微拧紧。
将高压管路安装到喷射装置和油轨上。此时螺母只可略微安装。

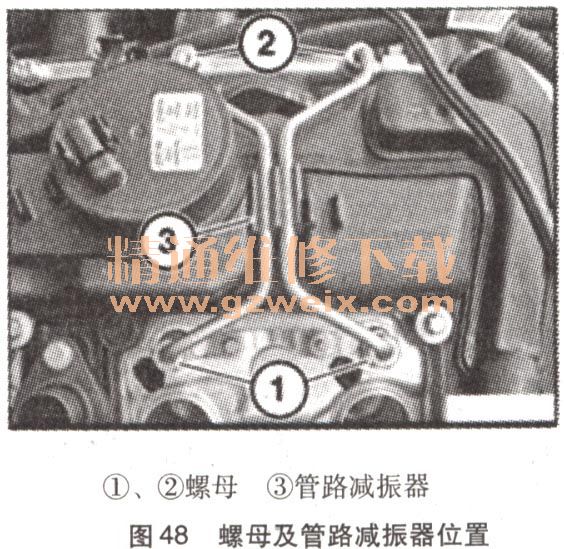

安装说明:重新安装管路减振器(如图48所示)。

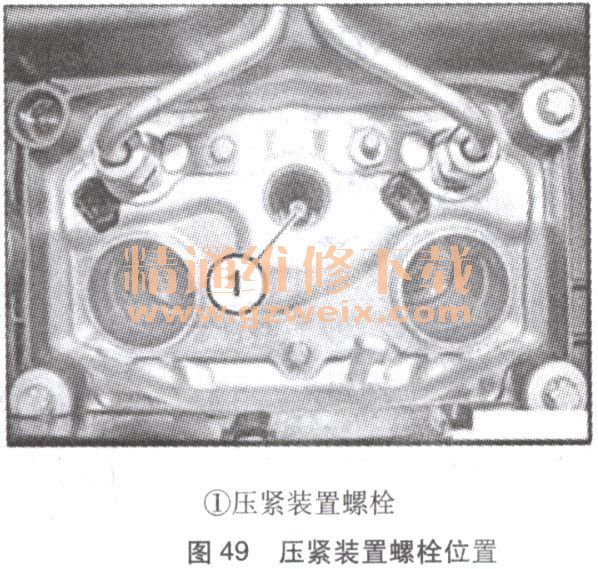

拧紧压紧装置的螺栓使其穿过电磁兼容板(如图49所示)。

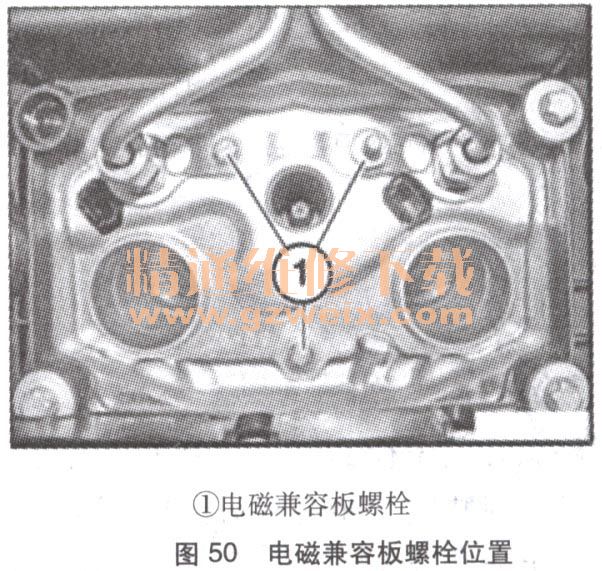

匀速地拧紧电磁兼容板的螺栓(如图50所示)。

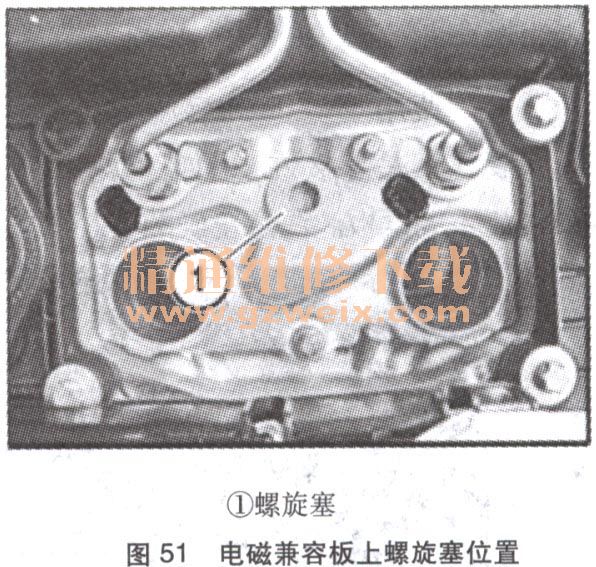

拧紧电磁兼容板上的螺旋塞(如图51所示)。
拧紧喷射装置上的高压管路,后拧紧油轨上的高压管路。重新安装管路减震器(如图48所示)。
