冷却系统排气

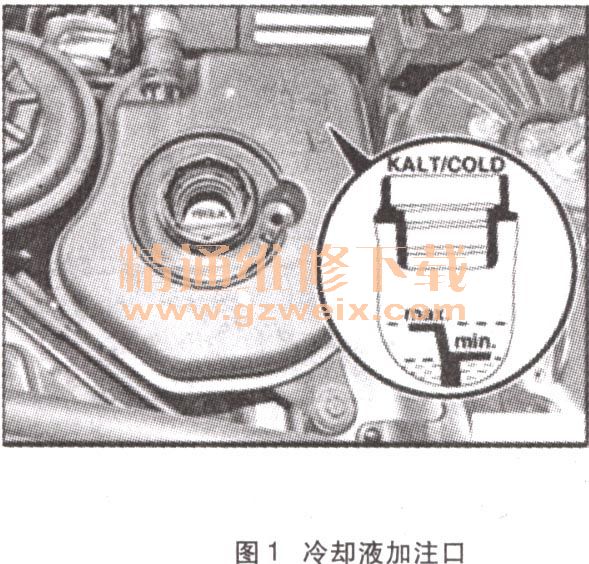

在更换和拆卸依赖冷却液防腐作用的部件时,必须更新冷却液。因此必须将冷却系统排空并重新加注冷却液。进行其他需要排放部分冷却液的拆卸操作时,可用新冷却液补充排出量。用过的冷却液原则上不能重复使用!加注操作应慢慢进行,补充冷却液至最大液位(如图1所示)。
关闭冷却液热膨胀平衡罐。

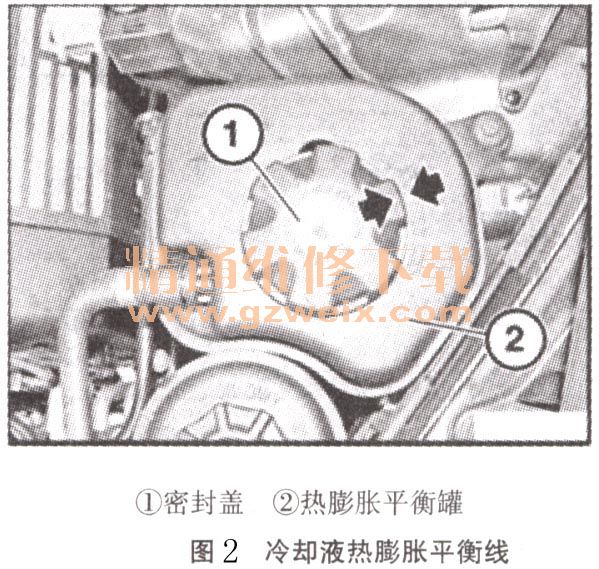

安装说明;关闭密封养,直到箭头标记对齐(如图2所示)。
如在更换冷却系统的部件或重新加注冷却系统后,必须执行下列排气过程。给热膨胀平衡罐缓慢加注规定的冷却液至加注管接头下边缘,直至液位不再下降。在排气过程中让冷却液热膨胀平衡罐的密封盖开着。
1.连接蓄电池充电器。
2.接通点火开关石
3.把暖风装置调到最大温度,把风扇回调到最小挡。
4.压下加速踏板至极限位置10s。发动抓不得启动。
5.排气过程已通过压下加速踏板启动并持续约12min。(电动冷却液泵已激活并在约12min后自动关闭)。
6.然后用300mL的量杯加注冷却液至热膨胀平衡罐,直至液位超过最大标记。
7.检查冷却系统的水密性。
8.如果必须再次进行排气(例如当冷却系统不密封时),应将DME完全关闭(拔出点火钥匙约3 min),然后重新从第2点开始。
关闭冷却液热膨胀平衡罐。
检查冷却系统的水密性:
该维修工作只能在发动机冷却后进行。
检查冷却系统的压力下降:

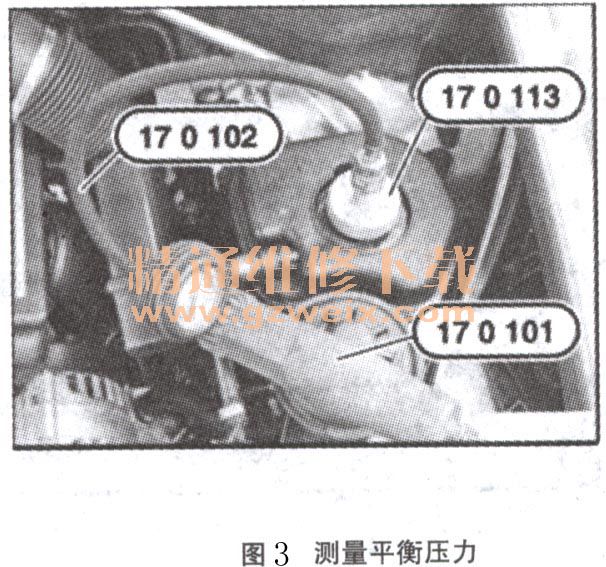

松开储液罐上的密封盖。放上专用工具17 0 101/17 0 113。产生过压,等待约2min。如压力下降不超过最大值10kPa (0.1bar)表明冷却系统密封(如图3所示)。
检查密封盖中的过压阀:
在较高的车外温度下行驶时,设计决定了密封盖中的过压阀可能略微自动打开,并且空气与溶解的冷却液一起逸出。、此冷却液蒸汽在副水箱表面凝结并在车辆冷却后留下冷却液流迹。这些冷却液流迹不表明密封盖损坏。由于残留冷却液逸出,·在长时间车辆静止时密封盖中的过压阀可能粘住,为此要在密封盖上重复进行2-3个检测过程。在检测3次后开启压力仍然错误的情况下才更换密封盖。

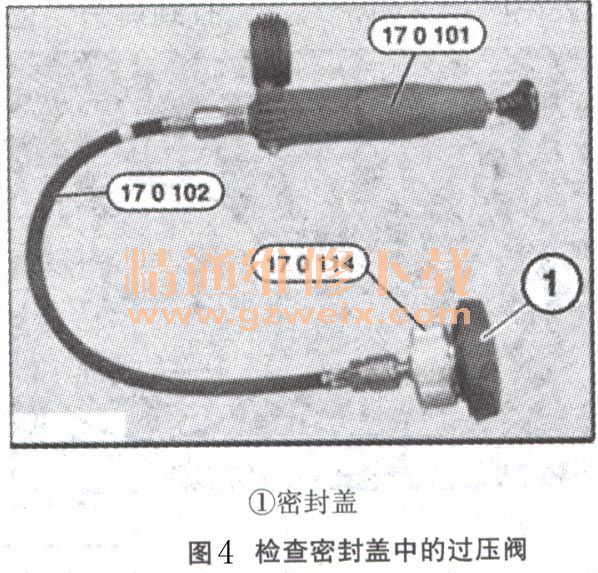

检查步骤:将密封盖旋紧到专用工具170 114上。用专用工具(手动泵)170 101建压,观察压力表,确认何时达到开启压力。比较过压阀的开启压力(如图4所示)。
