剖析捷豹／路虎汽车信息娱乐系统（二）

来源：汽车维修技师作者：佚名 2016-09-27 07:53:24

    4．天线及放大器的检查

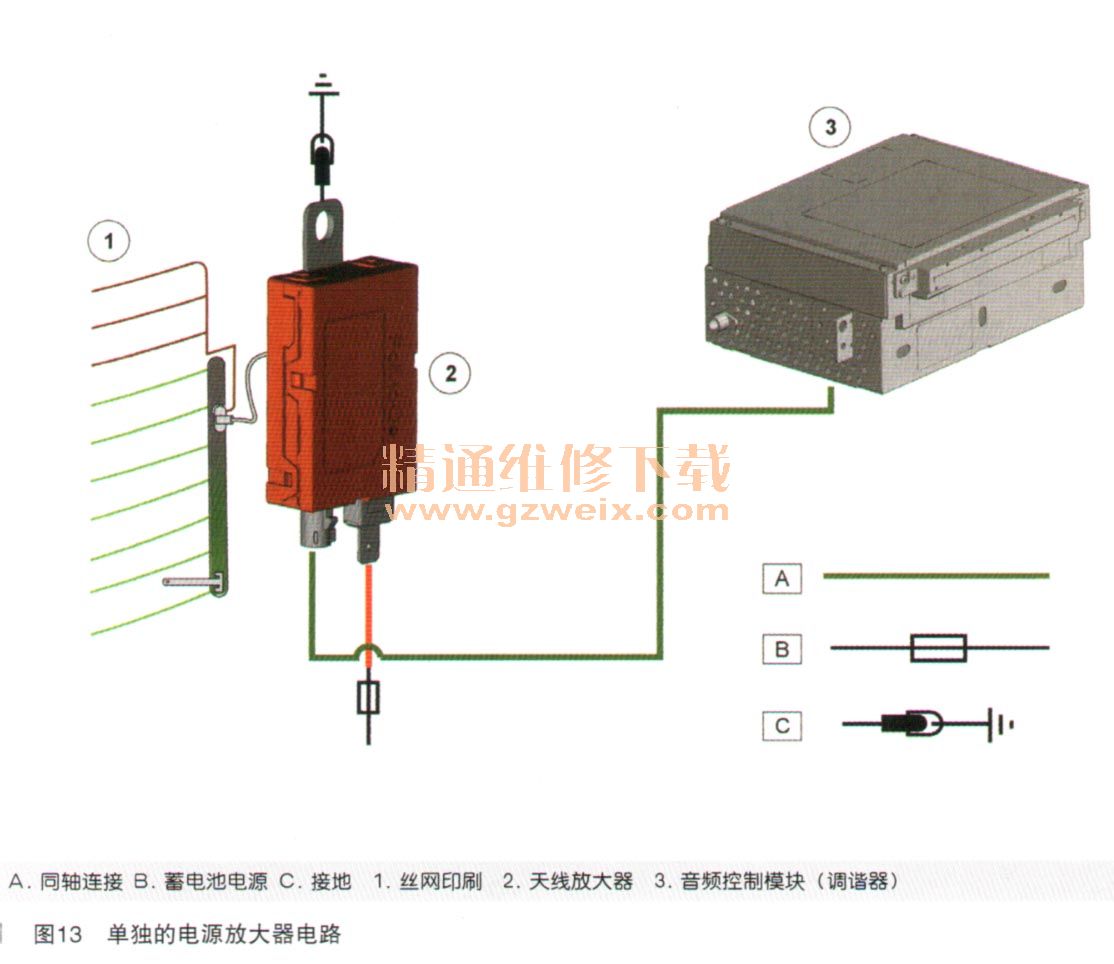

    捷豹路虎信息娱乐系统上所使用天线的配置和位置受车辆类型、市场和设备等级的影响很大。一般而言，FM和AM天线是加热型后挡风玻璃的组成部分。配备了两个或两个以上的FM或电视天线，使调谐器能够识别出最强信号并克服信号失真的影响。这些天线随后将信号发送至附近的放人器。所有天线放大器模块必须具有电源和接地电路，以供内部放大控制部件工作。该电源既可以是一个单独的电源，也可以是一个幻象（Phantom）电源。在大多数情况下，天线放大器模块将通过其固定装置接地。如果该部件通常通过同轴电缆的信号线获得电源，这被称为幻象电源。幻象电源的同轴芯即是信号线路，也用于为部件提供直流电以及实现其数据传输功能。幻象电源电压相对于接收信号数据的部件来说是无形的。幻象电源并不总是为各天线放大器供电的首选方法。在某些情况下，需要安装单独的电源。单独的电源放大器电路如图13所示。如图14所示，该天线电路AM/FM放人器为单独的电源，FM2放大器为幻象电源。

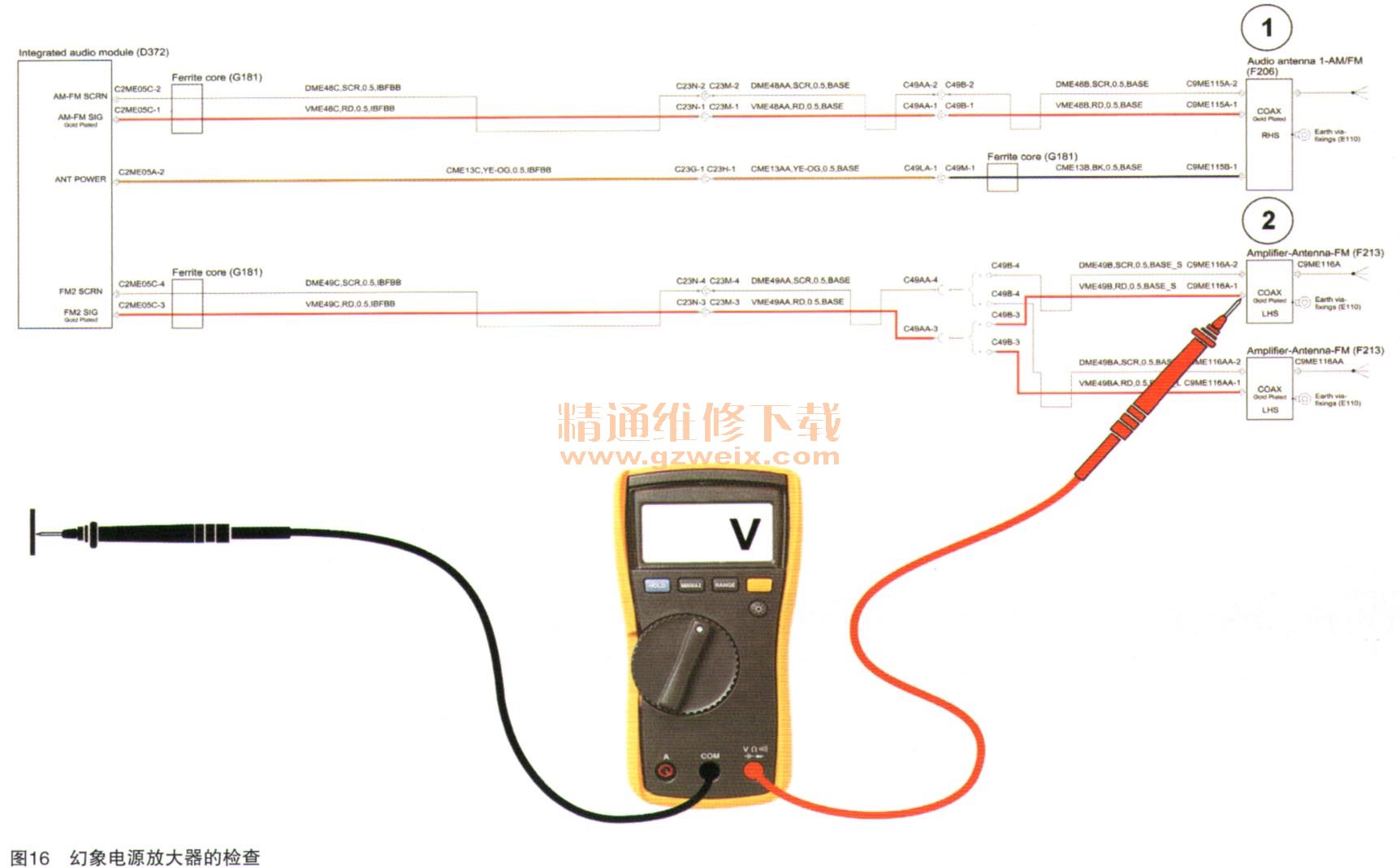

    单独电源放大器检查如图15所示，在音响上作时，测量其工作电压约为12V。对于幻象电源放大器，可用万用表测量其芯与地之间的电压，如图16所示。天线信号强度可用SDD读取。
