二、媒体定向系统传输（MOST）
    1. MOST网络架构及传递信息
    媒体导向系统传输（Media Orientated Systems Transport）通过光纤电缆使用光学数据进行通信。模块通过环形配置连接。数据只能沿着MOST环朝着一个方向传输。与高速CAN网络以500Kbit/s（500千比特／秒）的速率运行相比，MOST以相对较高的25Mbits/s（25兆比特／秒）的数据传输速率运行。这意味着可以管理更多信息，从而在保持高质量输出的同时，让多个信息娱乐系统同时工作。更重要的是，光纤数据既不会产生电磁干扰，也不容易受到电磁干扰。MOST架构可提供以下实时通信数据功能：
    ·音频
    ·视频（本车型另有其他传输方式）
    ·数据
    ·控制

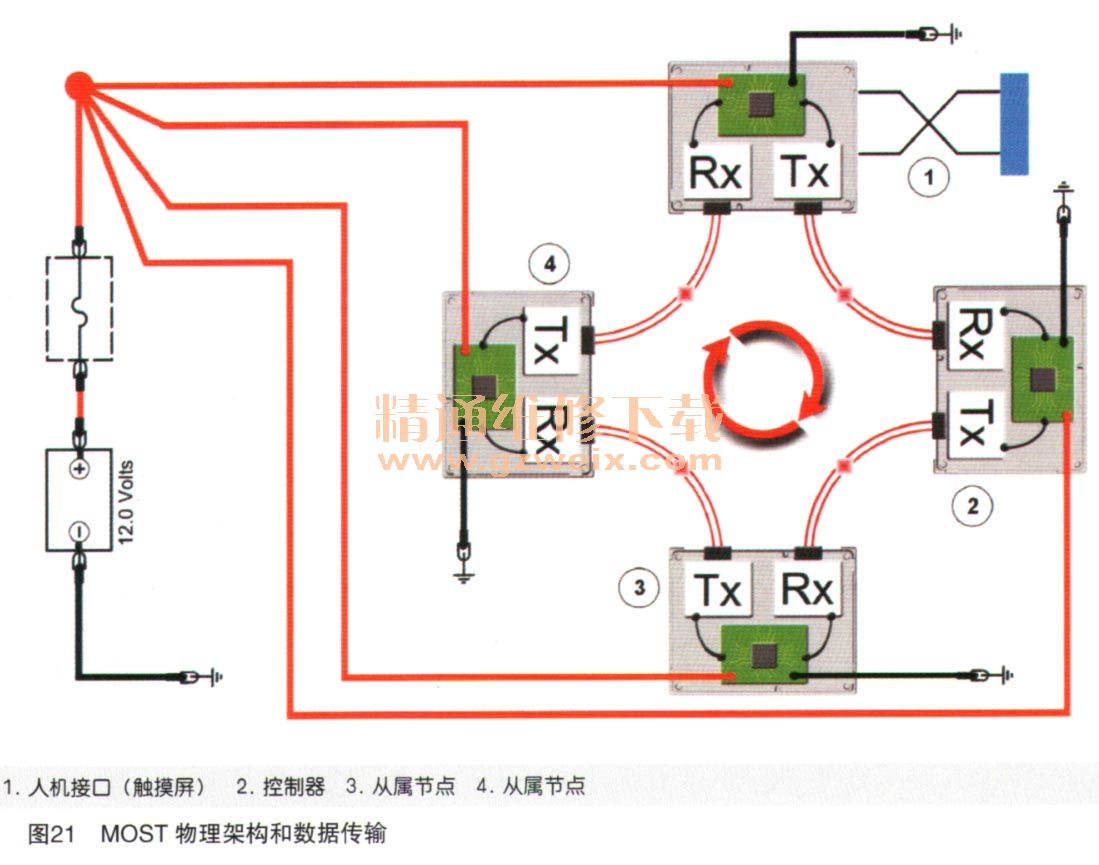

    MOST节点内部示意图如图20所示，MOST物理架构和数据传输如图21所示。MOST通信网络各个节点具有其自有的电源和接地。各模块电子设备内包含的 MOST收发器具有一个光学接收器（Rx）和发射器（Tx ）。光信号从一个节点的发射器传输至下一个节点的接收器。光学接收器（Rx）将光信号转换成电压数据并在随后将这个数据供给模块电子设备，以便在适当的时候供节点的功能使用。在节点使用这些数据的同时，类似数据将会随后传输至MOST通信网络上的下一个模块。模块电子设备将电压数据输出至发射器，这些数据随后澎专换成光信号并由光缆传输至下一模块的接收器（Rx）。在发射（Tx）过程中，控制模块可能会向通信添加数据。
    参见图20，关于MOST节点的内部部件，一可将通信更准确地描述如下：



    ·来自上一模块的进入光纤数据通过光纤电缆（1）作用在光敏二极管（2）上
    ·光敏二极管（2）将光信号转换成数字电压数据，该数据随后由收发器电子设备（5）解读
    ·适合于相关模块的进入数据和未定额外数据通过收发器（幼传输至中央处理单元（4）进厅彩眸读和使用
    ·该模块不需要的数据将作为电子信号从收发器（5）发送至LED发射器（6），并在发射器中转换成光纤信号，然后由光纤电缆连接（1）传输至该通信环上的下一模块
    受MOST通信网络支配的节点可按以下方式分类：
    （1）正时主节点:MOST网络是同步的，这就是说，所有节点根据MOST正时主节点指定的正时相互定相并进行通信。
    （2）人机接口：通过MOST通信网络内的人机接口可以实现与用户的互动，从而协调不同控制器。在大多数路虎车辆上，人机接口为触摸屏形式，例如，新款Evoque FCDIM（前控制显示接口模块）。如果驾驶员（用户）通过FCDIM更改收音机预设，则将会有一个数据包传输至系统控制器（此情况下为调谐器ACM（音频控制模块）。来自ACM的音频数据随后将会传输至AAM（音频放大器模块）。
      （3）控制器节点：控制器充当特定系统的管理员，控制一个或多个从属节点。例如，作为控制器的调谐器将直接控制从属节点放大器和CD换片机。因此，控制器需要具备某些系统知识，包括其负责的从属节点。
