    6．导航系统控制说明
    导航系统通过GPS天线接收GPS信号。GPS信号被导航系统用于计算车辆位置。当驾驶员输入一个需要的目的地后，导航系统可依据驾驶员预定的偏好或导航系统中的默认设置来计算路线。此后，系统将通过滚动地图显示和语音指引来引导驾驶员到达目的地。尺寸和显示类型不同，显示也不同。

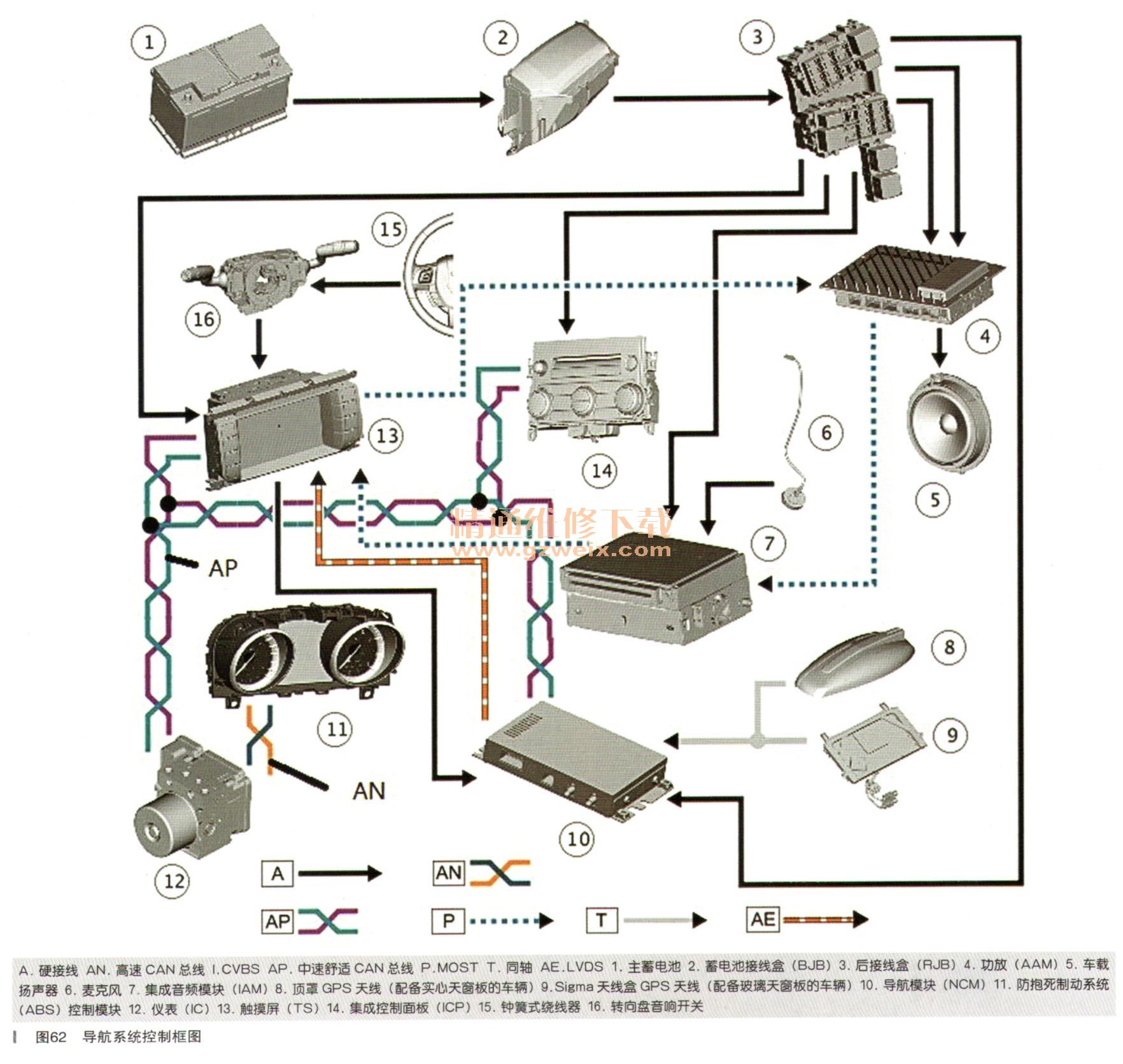

    导航系统控制框图如图62所示，在TS主菜单中对“Navigation”（导航）的选择以及后续的子菜单选择，将会产生一个控制请求信号，TS控制请求通过中速CAN舒适总线传输到NCM。请求的控制信息由NCM来处理。语音信号信息通过模拟音频信号从NCM发送至IAM a IAM对模拟信号进行转换，然后传送至MOST环上的AAM，以便从扬声器系统输出。当导航音频输出工作时，收音机或CD输出将暂停。
