剖析捷豹/路虎汽车远程通信系统(InControl)(二)
来源:汽车维修技师  作者:佚名  2016-12-20 09:46:20



    8.SIM卡模块
    SIM卡模块如图12所示,在配备Wifi选项的车辆上,使用一个SIM模块来建立InControl Wifi热点链接。SIM卡位于SIM卡模块中,该模块直接连接至TCU. SIM卡读卡器使用的是“Mini-SIM”接口。要安装SIM卡,请按下按钮(2)以释放SIM卡座(3)。将SIM卡插入卡座并合上。注意:如果SIM卡已在智能手机或其他设备上使用过且设置了SIM PIN,则必须先删除PIN,然后再用于车辆。SIM卡模块中的USB接头仅限工程使用。

    9.头顶控制台

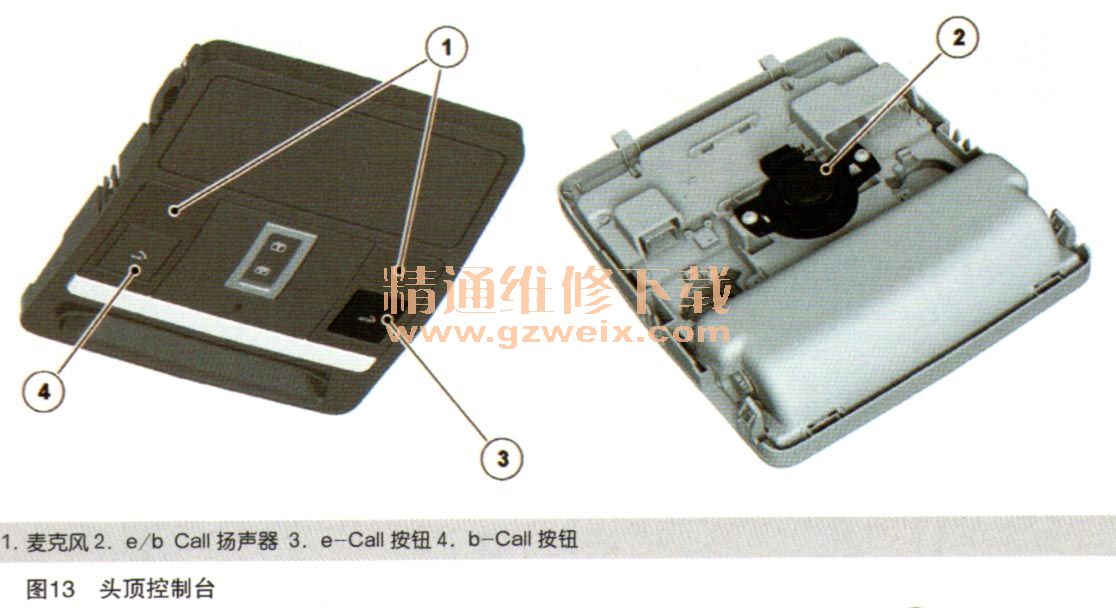

    头顶控制台如图13所示,包括e/b-Call按钮,分别位于小盖罩、麦克风和远程通信扬声器之后。e/b-Call按钮的功能由TCU控制。借助头顶控制台与TCU之间的BTN(按钮)诊断线路,系统可以检查Fol缆是否已连接以及接口是否正常工作。在操作过程中,TCU会短暂拉下“BTN诊断线路”,从而使TCU能检测电压偏移。麦克风输入由以下系统共享:

    ·远程通信e/b-Call系统
    ·免提电话
    ·语音控制
    TCU控制e/b-Call扬声器的输出。
    9. GPS天线分配器

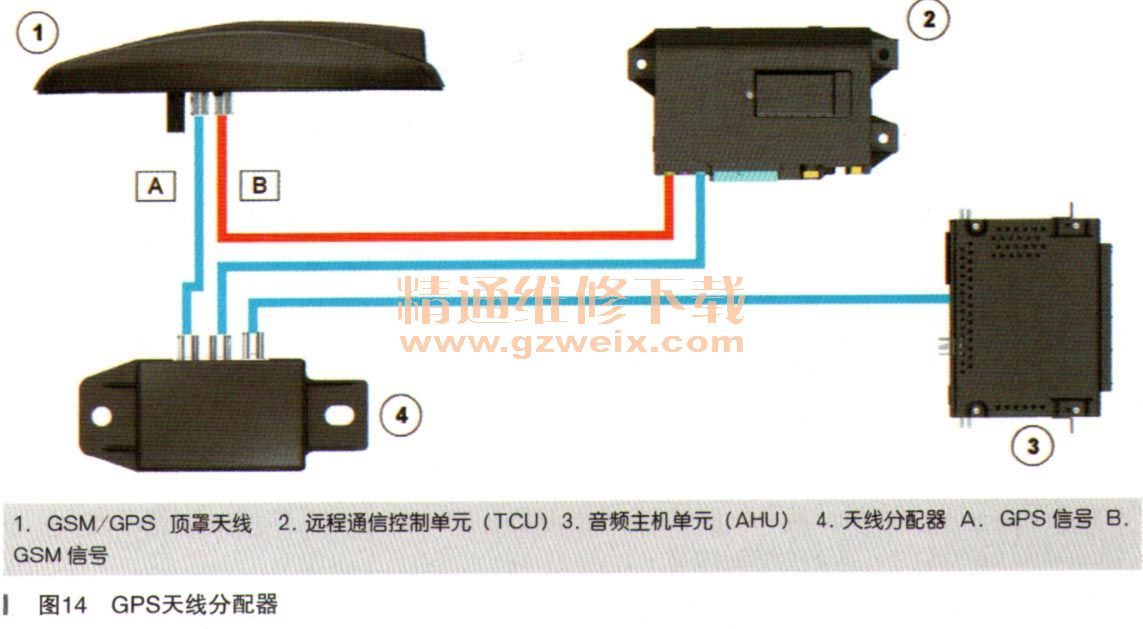

    GPS天线分配器如图14所示,顶罩的GPS信号经过GPS天线分配器后一分为二,分别到达TCU和AHU。
