剖析捷豹/路虎汽车远程通信系统(InControl)(二)
来源:汽车维修技师  作者:佚名  2016-12-20 09:46:20



      三、InControl Tm下ouch Plus
      1.概述
    InControl TM Touch Plus是三个系统中较旧的一个,先前称为2.1代,是基于MOST的高级信息娱乐系统。随着2015车型年款New DiscoverySport的推出,其屏幕设计做了更改,与InControl TM Touch类似,该系统为客户提供了更加直观的屏幕布局。图15简要说明了InControl智能驭领应用控制系统,适用于所有市场中装备InControl T' Touch Plus系统的车系。控制系统包括四种类别,具体取决于市场和设备等级:

    ·ROW(世界其他国家和地区),导航集成到IAM
    ·日本,独立的导航及视频接口模块
    ·亚洲,独立的导航模块(中国)
    ·无车辆导航,推算定位模块
    触摸屏和TIM共享专用HS(高速)信息娱乐CAN总线,以减少触摸事件信息反应时间。通过中速(MS)CAN舒适总线与其他车辆系统进行的数据通信。
    通过便携式音频接口面板InControl USB端口,InControl智能驭领应用事件和视频数据使用USB通信协议从智能手机传输至TIMOTIM通过信息娱乐CAN总线将事件/控制数据传输至触摸屏,并且通过LVDS连接将视频数据传输至触摸屏。触摸屏事件/控制数据通过信息娱乐CAN总线、TIM和USB连接返回至智能手机进行处理。为改进智能手机导航应用程序,InControl智能驭领应用使用车辆导航系统为车辆导航定位提供更大精确度。车辆导航系统向连接的智能手机提供推算定位位置和GPS卫星信号,从而使智能手机应用提供更加良好的导航性能。导航应用程序使用以下车辆导航输入信号来计算车辆的纬度/经度方位:
    ·GPS卫星信号
    ·Gyro信号
    ·车速
    ·转向盘角度
      导航应用程序音频通过Bluetooth音频连接从智能手机传输至IAM(集成音频单元)。通过车辆扬声器系统经MOST将音频从IAM传输至AAM。中国导航包括一个通过CAN总线与系统相连的独立导航模块。GPS卫星信号直接传输至模块。卫星信号和推算定位位置按以下方式传输至智能手机:
    ·通过信息娱乐CAN总线从导
航模块传输至TIM
    ·通过USB从TIM传输至智能手机
      当车辆用户选择使用车辆导航系统时,与智能手机导航应用程序完全不同,导航图片通过LVDS传输:
    ·导航模块到TIM
    ·TIM到触摸屏
    使用车辆导航系统时,音频是通过车辆扬声器系统进行广播:
    ·通过硬接线从导航模块传输至IAM
    ·通过MOST从IAM传输至AAM
    2.电话接口模块(TIM)

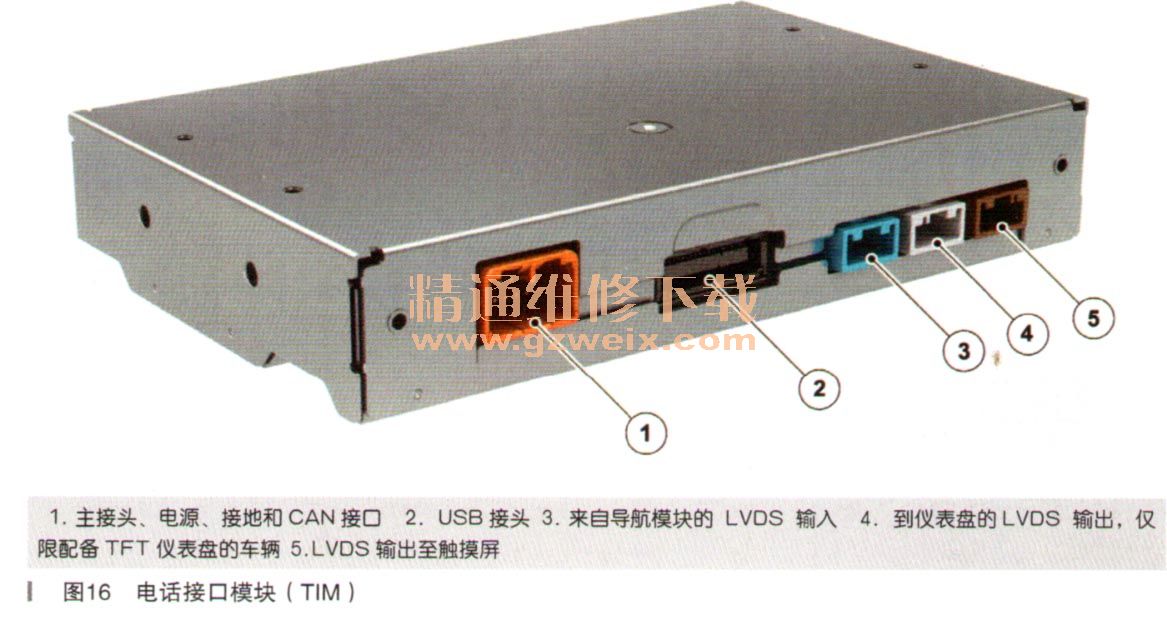

    电话接口模块(TIM)如图16所示。用于InControl TM Touch Plus利用已有的部件和数据传输系统来工作。引入了两种新部件:

    ·电话接口模块(TIM)
    ·便携式音频接口面板,InControl智能驭领应用USB端口
    电话接口模块(TIM)提供智能手机和信息娱乐系统之间的数据传输接口。智能手机的用户界面数据通过TIM传输到车辆触摸屏。该模块读取智能手机数据并将其显示在车辆触摸屏上。触摸屏事件以相同方式反馈到智能手机。TIM通过USB连接从智能手机接收事件和视频数据,并将事件和视频数据发送至智能手机。应用程序视频数据通过触摸屏的LVDS连接从TIM输出。使用车辆导航系统时,TIM充当视频数据的网关。通过LVDS输入连接从导航模块接收到数据后,再通过两个LVDS输出连接将数据传输至触摸屏和仪表盘。仅配备薄膜晶体管(TFF)仪表盘的车辆才能够通过LVDS连接接收导航视频数据。
