剖析2016年玛萨拉蒂Levante新技术(二)
来源:汽车维修技师  作者:佚名  2017-01-20 13:35:44

    二、V6柴油发动机(B630WM)
    与V6汽油发动机不同,为了兼容AWD系统,V6柴油发动机经历了重大的结构升级。另一方面,其功率保持不变:202kW(275HP)标准版本以及仅用于意大利市场的低功率享受税收优惠政策的184kW(250HP)版本。

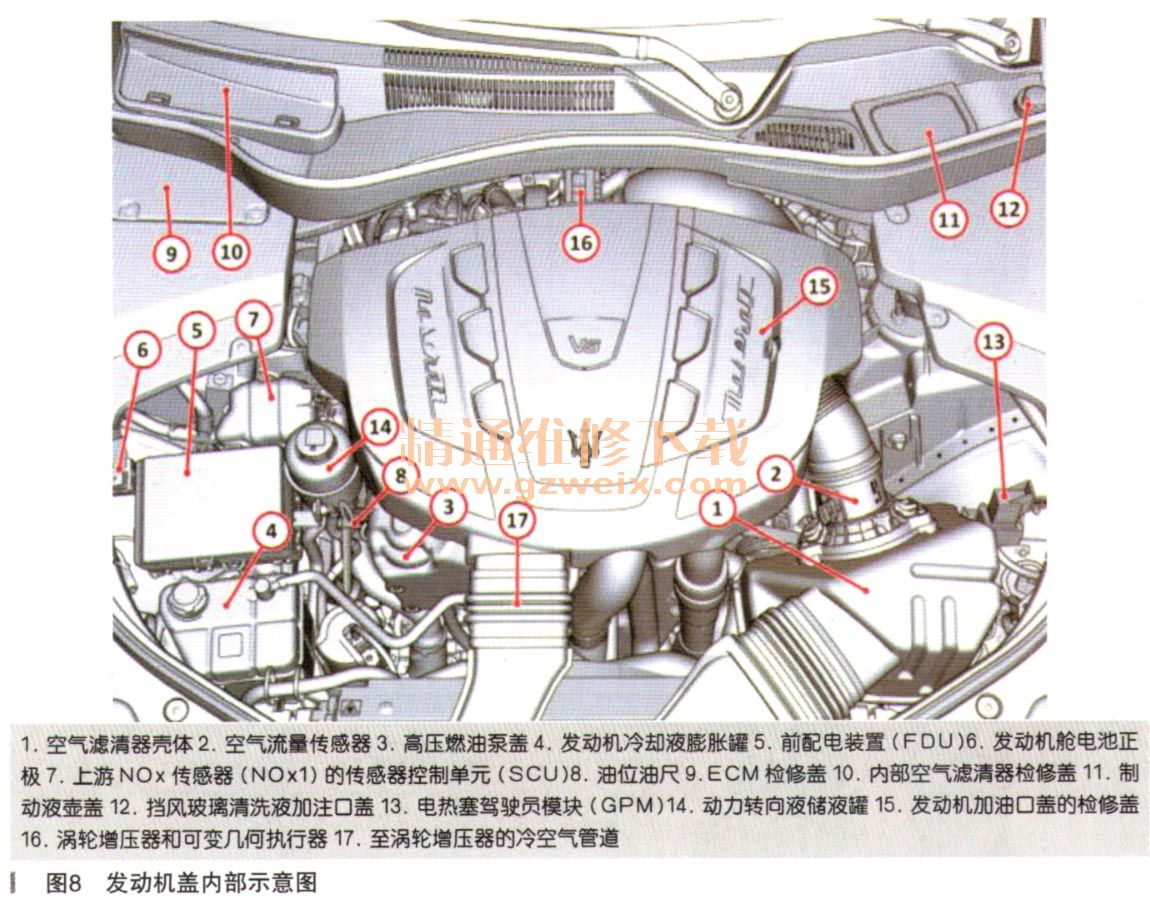

    1.发动机盖内部示意图(如图8所示)

    2.重新设计的部件
    最显著的升级涉及发动机的油底壳。现在,油底壳需要支撑前差速器和左前驱动轴,因此其结构和强度应适合这一目的。此外,与M156-7车型上所用的RWD发动机版本相比,油底壳的重新设计带来了以下差别:
        发动机机油容量略有不同(8.3L)
    ·油位油尺也存在差别,尽管最低和最高油位指示之间的差仍为1L
    ·油泵吸油嘴和管道的设计略有不同
    ·排油塞位于汕底壳左侧,驱动轴的正下方(与V6汽油发动机上的位置相同)
    ·方便了从外部触及正时齿轮盖的底部螺钉,无须排放机油及拆下油底壳的下部盖板
    ·发动机支架也经过重新设计,现包括(作为单个零件)以前的独立支架,这些支架用于支撑配件(空调压缩机、动力转向泵和发电机),如图9所示

    与RWD版本的其他细微差别包括:
    ·DOC隔热罩现在与DOC是一体的
    ·为了方便检修,发动机标识号刻印在不同位置(如图10所示)。序列从编号M l 6164D 01001开始
    3.B630MW发动机视图

    B630MW发动机视图如图11和图12所示。



[1] [2] [3]  下一页
