4.技术参数

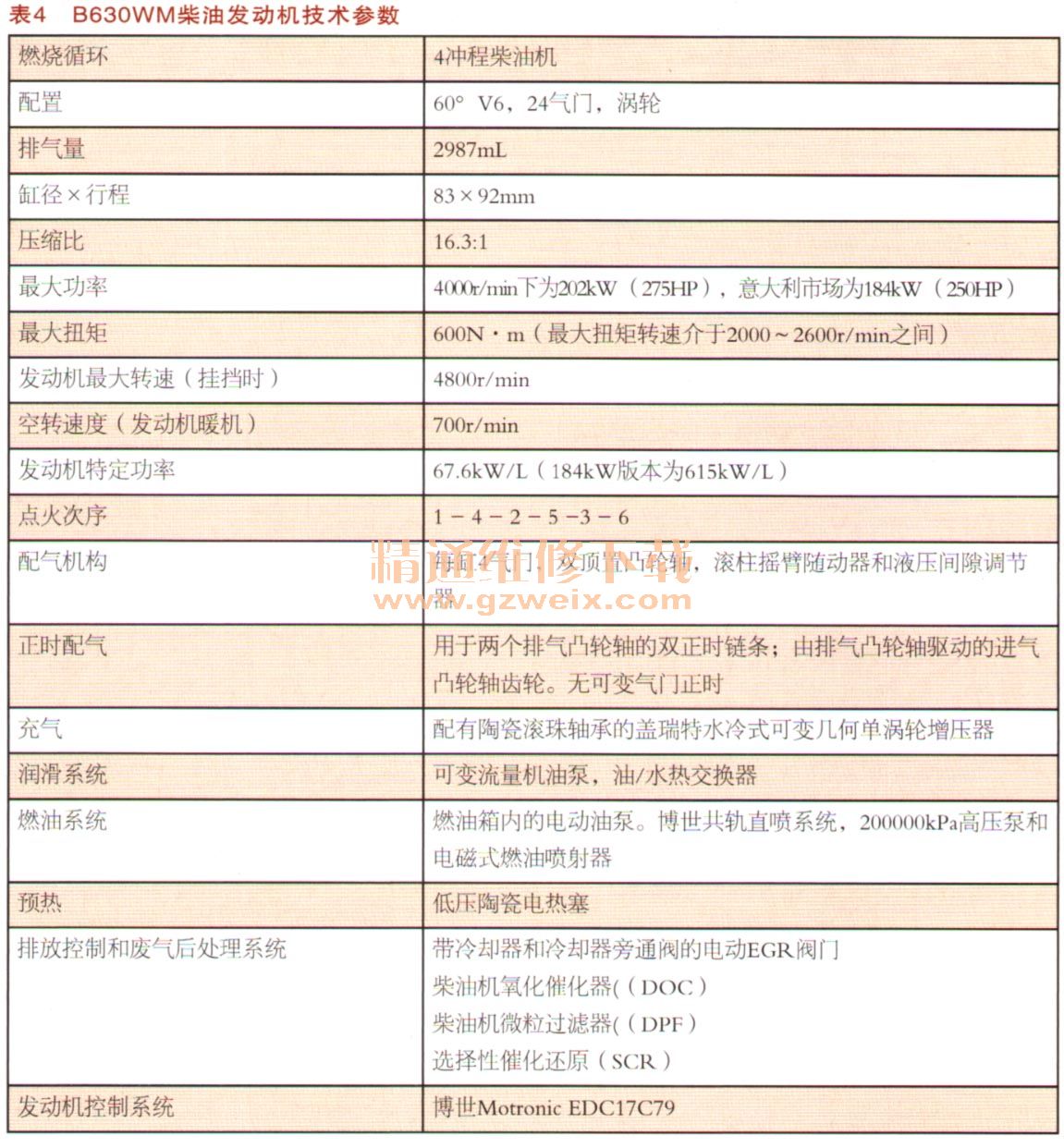

B630WM柴油发动机技术参数如表4所示。
5.性能曲线

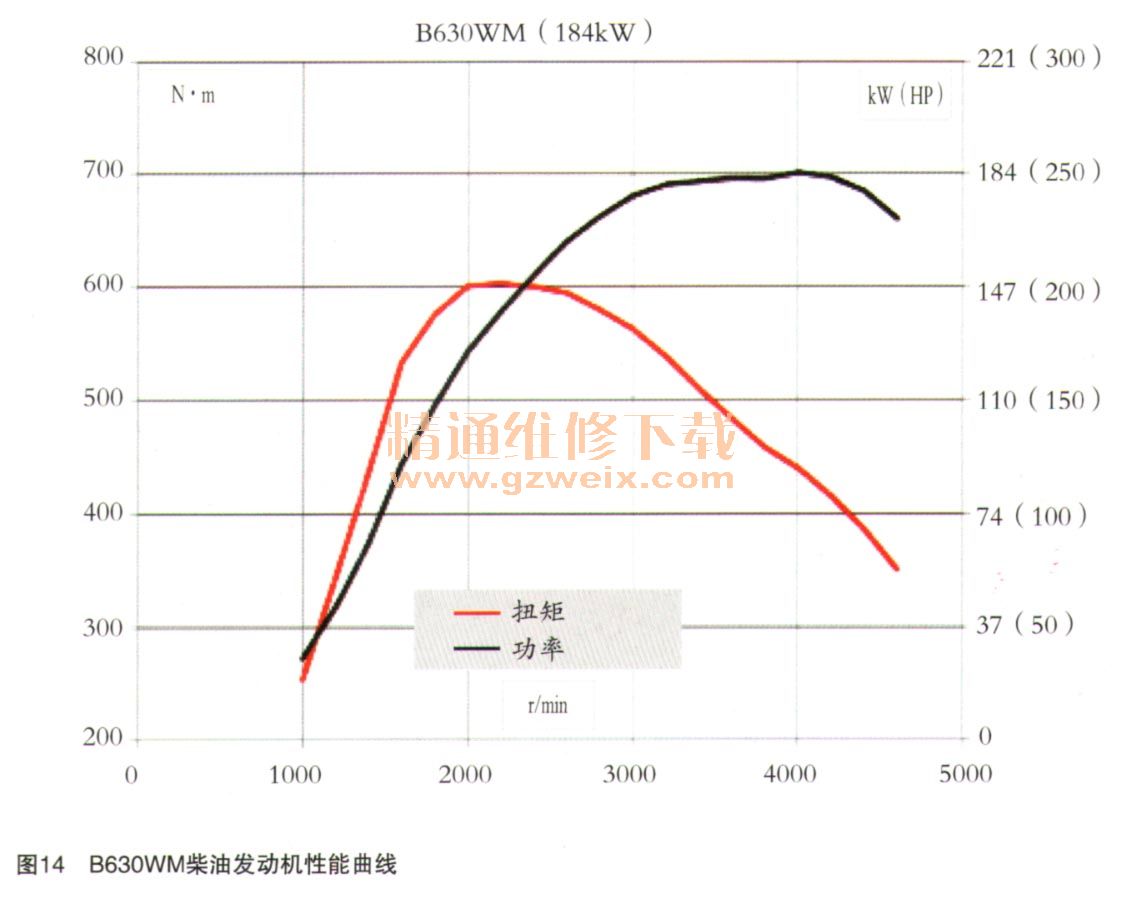

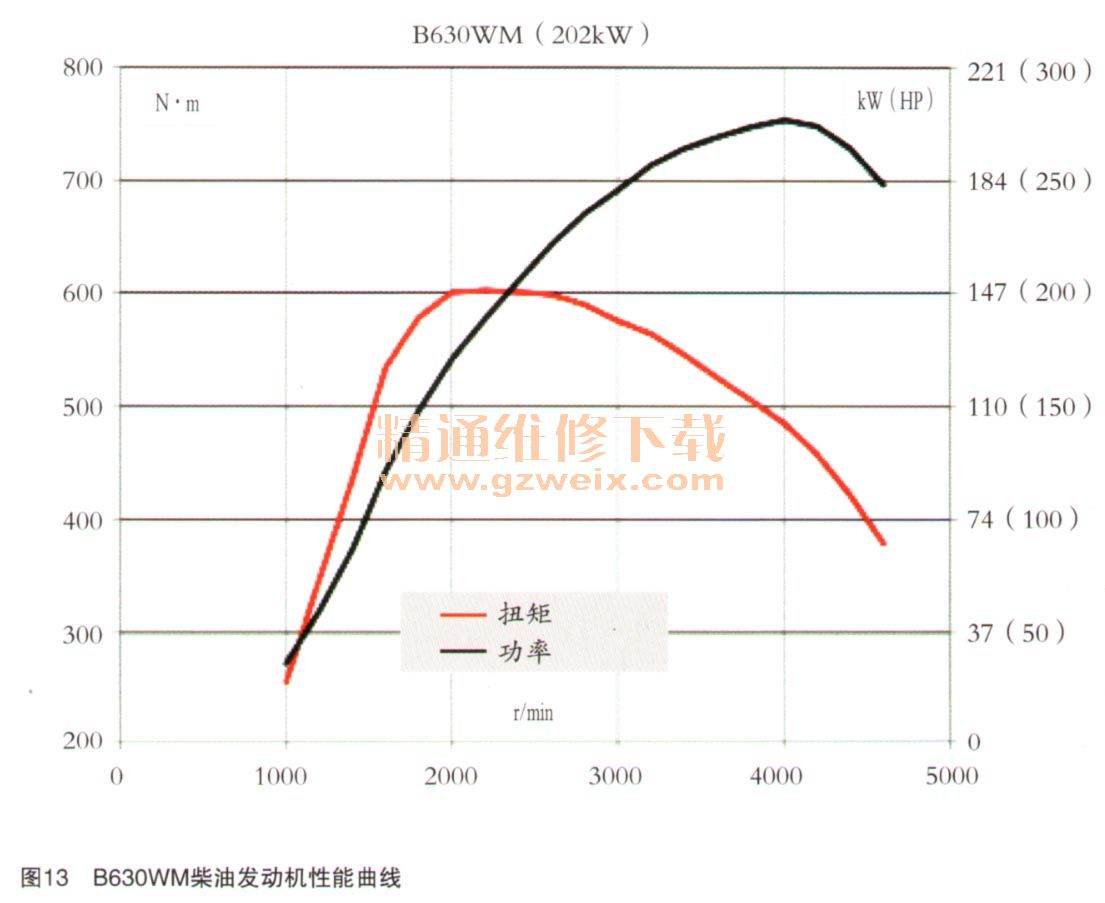

性能曲线如图13和图14所示。
6.机械部件

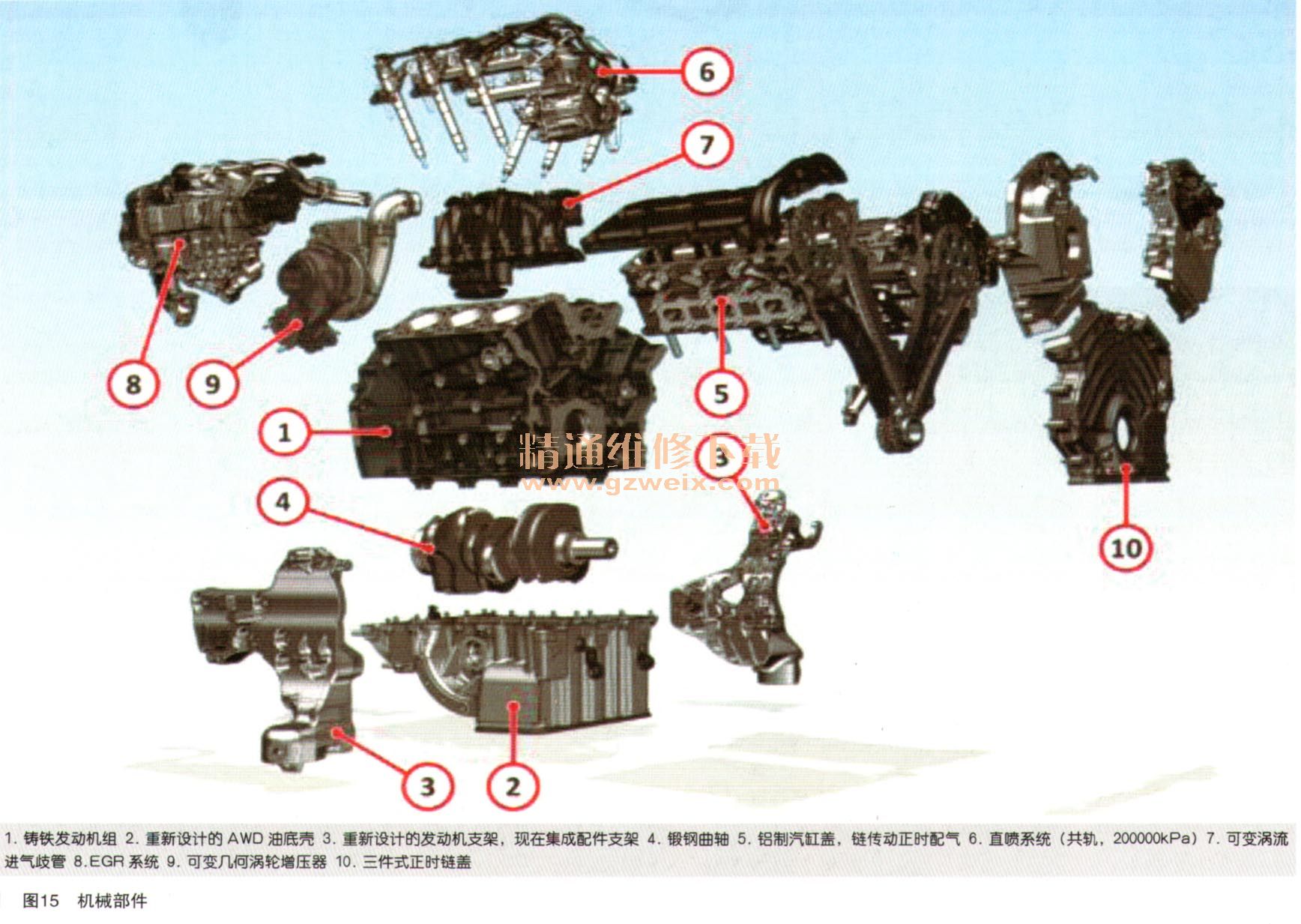

机械部件如图15所示。
7.燃油系统

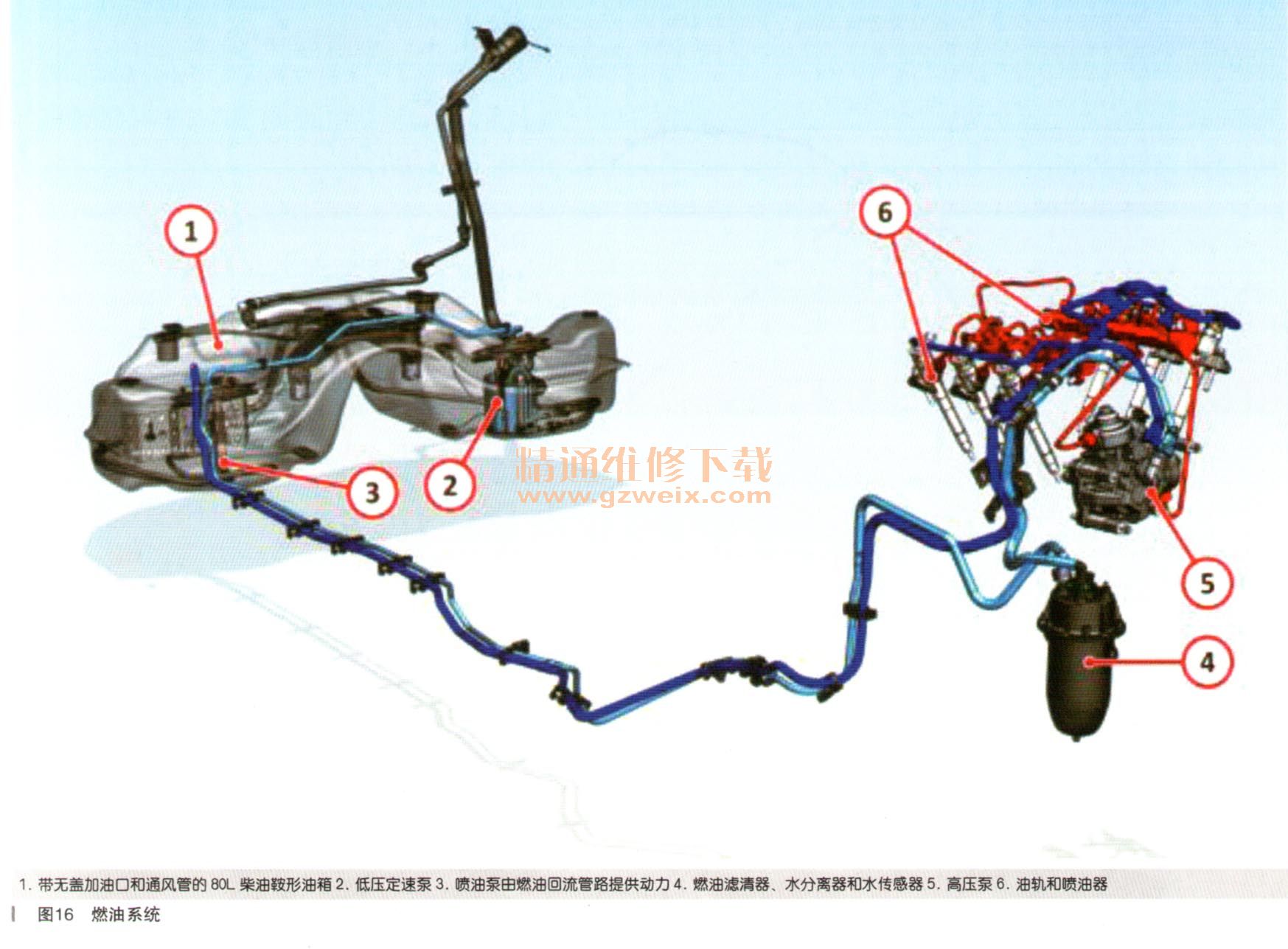

燃油系统组成如图16所示。
柴油发动机的燃油系统与M156-7柴油车辆所用的燃油系统大致相同。值得注意的是,由于缺少对蒸发排放的关注,加油口仍然为无盖1型。已经对燃油管路和汕箱加注颈进行了细微的路线改进。
8.排气和废气后处理系统
排气系统与包含SC系统的2016年M156-7轿车上使用的系统基本相同。要满足氮氧化物和烟尘排放欧6标准,需要大量的传感器,所有传感器向ECM报告。值得注意的是,两个氮氧化物传感器使用局域CAN总线,同时连接
AdBlue加热器控制单元(HCU)。继续沿用有源音响系统,ANC模块(有源噪声控制)现位于驾驶员座椅下方地板下面。跟轿车车型一样,

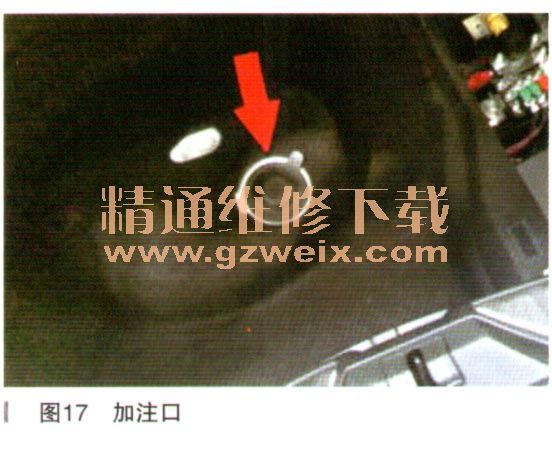

AdBlue油箱位于后备箱地板下方。拆下备胎舱中的橡胶盖即可通过加注口来加注油液,如图17所示。
