二、进气系统真空泄漏对发动机的影响
对于自然吸气多缸发动机,各缸活塞在吸气行程快速腾位,加上进气系统不通畅,空气不能在有限时间内完全补充腾位,进气系统的真空环境就是这样形成。
空气滤清器对空气流有阻力,空气滤清器之后已形成一定的真空度,节气门对空气流的阻挡更大,节气门之后的真空度就更高,进气门对空气流的阻挡最大,汽缸内的真空度最高。进气系统的真空度就是这样顺流而上步步高。通常如果没有特别说明,发动机真空度指的是节气门之后进气门之前这一段内的真空度,即进气歧管真空度。本文所述进气系统真空泄漏指的是整个进气系统,包括汽缸。
凡是进入汽缸内的空气,必须是经过空气滤清器滤清、AFS或MAP计量和节气门控制三个环节才“合法”,缺少任一环节而进入汽缸内的空气或气体都为“非法”气体。至于EGR系统、曲轴箱强制通风沪CV)系统、燃油蒸发排放控制(EVAP)系统引入进气系统的气体,已纳入ECU控制系统予以补偿,另当别论,不在此列。在发动机实际运用中,因进气管道破裂、真空软管破损、密封件老化等问题,导致部分气体不经滤清或不经计量或不受控制甚至直入汽缸,种种进气系统真空泄漏,都会影响发动机的正常运行,严重者会使发动机无法工作。进气系统真空泄漏对发动机影响的程度,因泄漏部位和泄漏量以及发动机电控系统类型而异。

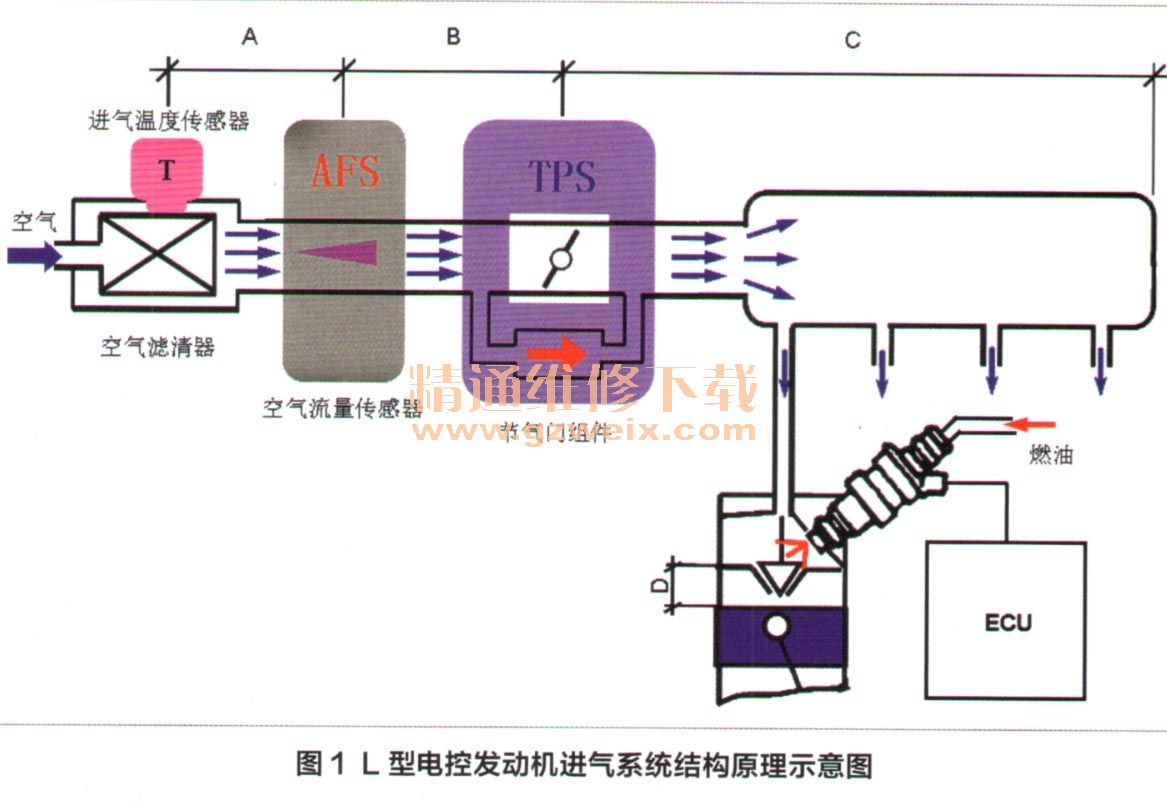

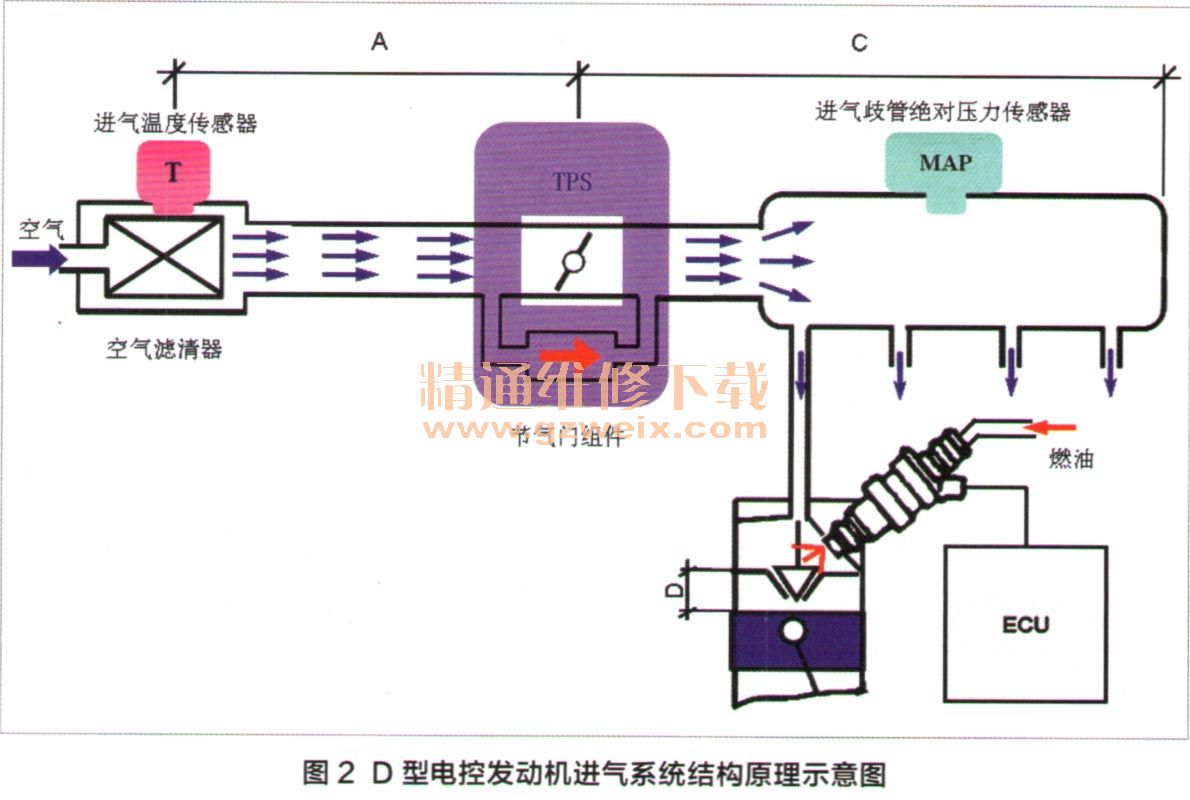

为了论述方便,如图1、图2所标注,将进气系统分为A, B, C,D四段。空气滤清器之后到AFS为A段,AFS之后到节气门为B段,节气门之后到进气门为C段,进气门之后到活塞平面之上为D段。显然,D型系统没有B段,只有A, C, D三段。
1.A段真空泄漏对发动机的影响
A段真空泄漏,“非法”气体既受节气门控制又经AFS或MAP计量,对L型系统和D型系统(空气滤清器之后到节气门为A段)的影响是相同的。在前期不会对发动机运行产生明显故障性影响,长期运行危害极大。其危害体现在两个方面。
