三、进气温度／增压压力传感器
    1．概述
    进气温度／增压压力传感器固定在增压空气管上，这一组合式传感器向发动机控制提供以下信息：增压空气温度、增压压力。
    增压压力传感器用于增压压力调节，利用进气压力传感器的信号，发动机控制单元还将对节气门的位置进行补偿。
    2．功能描述
   增压压力传感器采用应变仪进行压力测量，施加压力时，传感器中装有应变仪的金属膜会发生变形，应变仪的电阻变化将通过一个测量电桥，以电子方式进行记录并分析。然后，所测得的电压将作为实际值输入到增压压力调节装置中。
    进气温度传感器进行温度记录时，使用的是与温度有关的电阻器。该电路包括一个分压器，可测量与温度有关的电阻值，通过一条传感器特有的特性线转换成温度值。在进气温度传感器中安装有一个热导体（NTC），其电阻值随温度的上升而下降，此电阻值根据温度在15～160kΩ的范围内变化，对应于－40～130℃的温度，如图1-2-7所示。

    3．结构及内部连接
    进气温度／增压压力传感器通过一个4芯插头连接进行连接，该传感器由发动机控制系统提供5V的电压，如图1-2-8所示。

    4．特性线及标准值

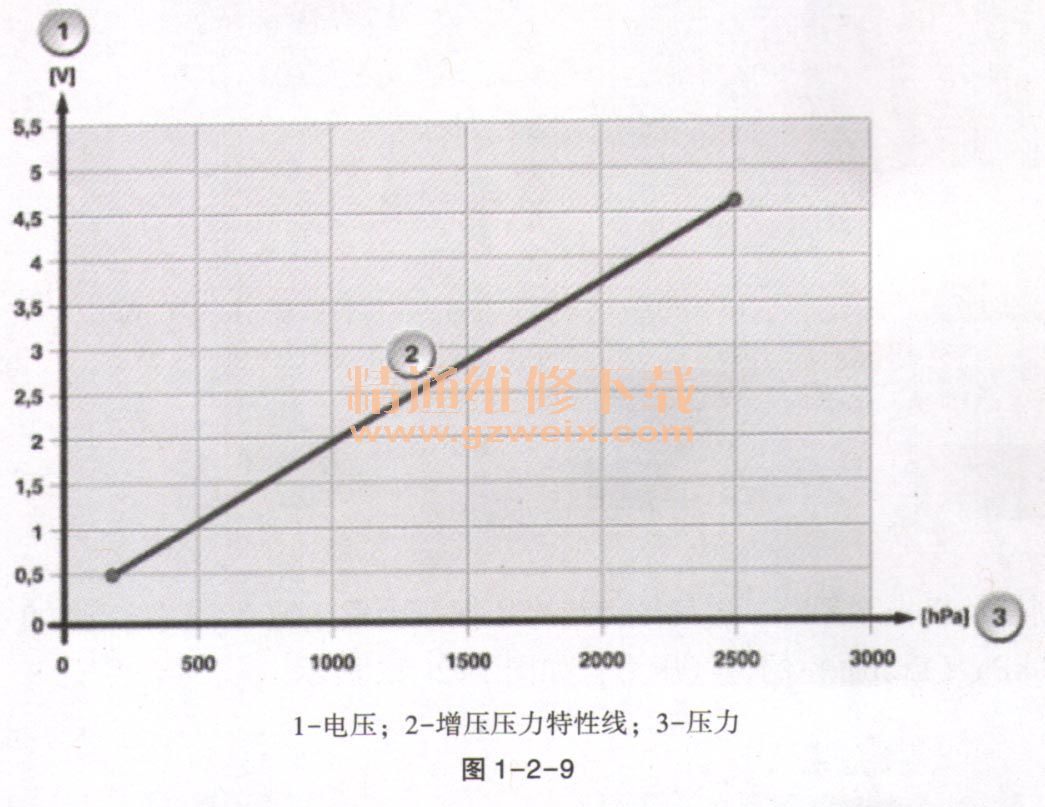

    增压压力的信息将通过一条信号线传输给发动机控制装置，增压压力的有效信号根据压力变化而波动。测量范围0. 5～4.5V，对应于200hPa（0. 2bar）～2500hPa（2. 5bar）的增压压力，如图1-2-9所示。

    进气温度传感器的电阻随着温度在150～160kΩ的范围内变化，对应于－40～130℃的温度。注意进气温度／增压压力传感器的标准值见表1-2-2。

    5。诊断提示----部件失灵
    在增压空气传感器失效时，预计将出现以下情况：在发动机控制单元中记录故障代码；以替代值紧急运行。
