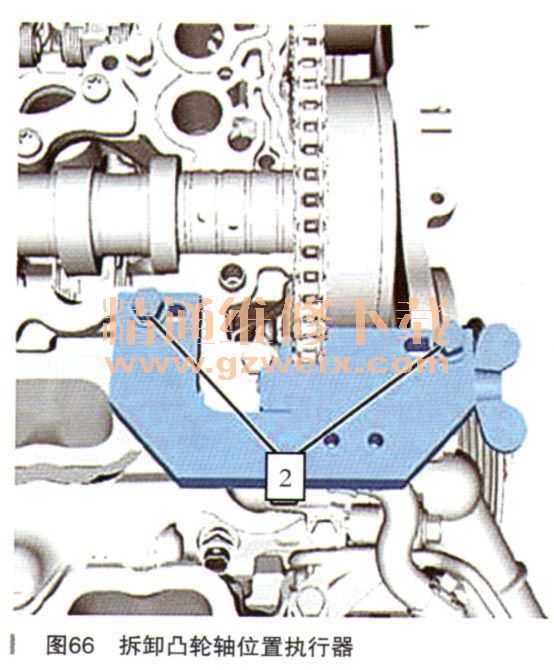

在单独拆卸凸轮轴位置执行器时需要使用正时链条锁定工具EN-51333来确保链条位置不发生窜动。其使用方法如下（如图66所示）：

    1．拆下凸轮轴罩盖。
    2．安装EN-51333的两个定位螺钉（2）。
    3.拧紧锁定螺钉（1）。
    4．在链条与链轮上做好标记。
    5．拆下旧轮轴位置执行器。
    使用LGW发动机的气门弹簧压缩工具可以实现车上更换气门油封的操作，主要步骤如下：
    1．通过火花塞安装孔向需要拆卸的汽缸施加压缩空气，防止气门下落。
    2．将EN-46335-A（1）的外侧拉臂固定在气门弹簧座上。
    3．手动旋紧中心螺栓（2），将内侧支脚顶在气门尾部的弹簧座上（如图67所示）。

    4．通过拧中心螺栓，将气门弹簧压缩，取下气门锁片（3）

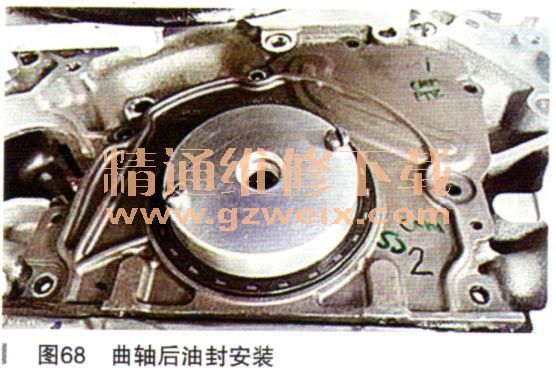

    曲轴后油封安装工具EN-51766可以在安装曲轴后油封时起到保护油封唇口的作用，其使用方法如下：
    1．通过两颗螺栓将EN-51766安装在曲轴后端。
    2．将新的曲轴后油封及后端盖总成水平沿EN-517“轴向平缓推入，并安装固定螺栓（如图68所示）。
