    二、超速行星排、单向离合器与超速挡离合器检查
    超速行星排与单向离合器的拆却步骤（以丰田A341 E自动变速器为例）

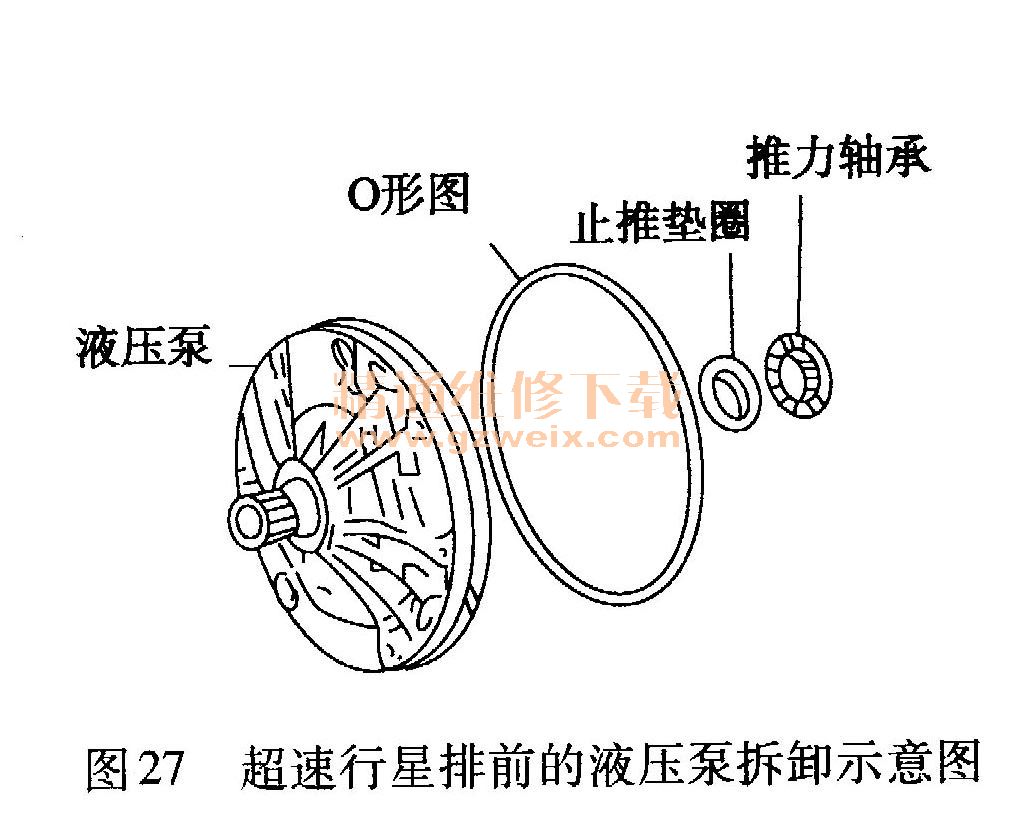

    (1) 拆下液压泵固定螺栓，用专用工具拉出液压泵总成，见图27。

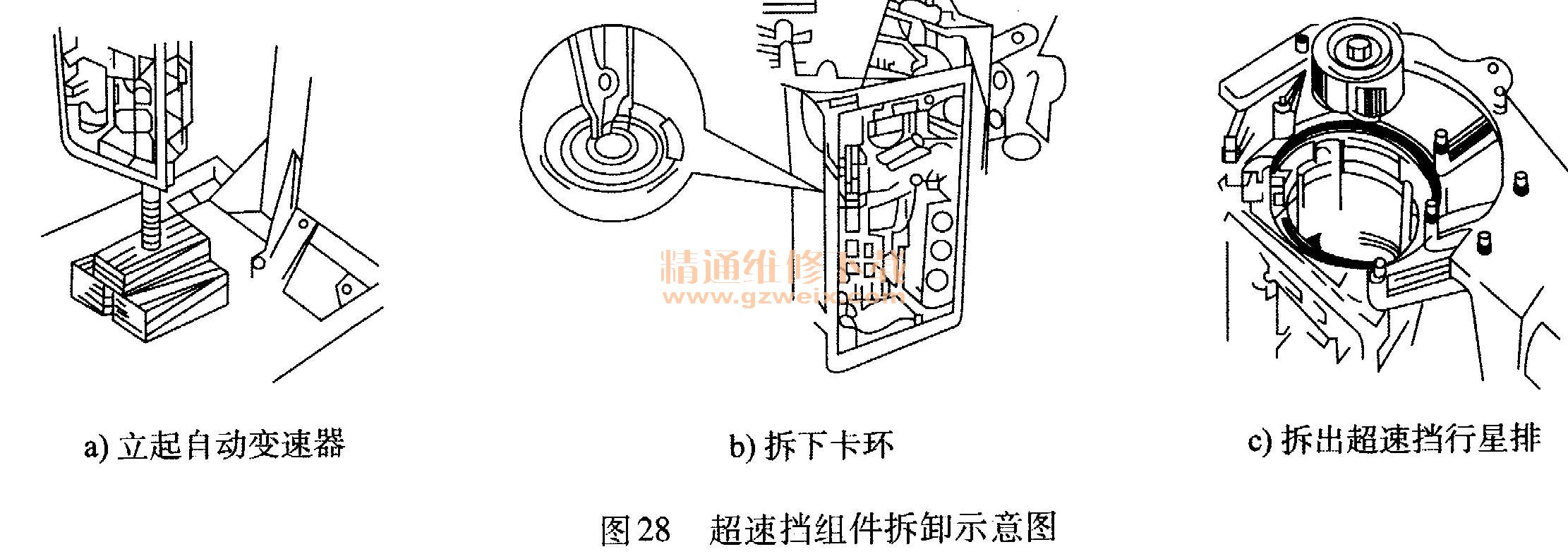

   （2）按图28所示的顺序和方法，从自动变速器总成前方拆下超速挡组件。

    （3）拆卸超速挡制动器。用螺丝刀拆下超速挡制动器卡环，取出超速挡制动器主、从动盘（钢片和摩擦片，下同）。拆下超速挡制动器毂的卡环，松开壳体上的固定螺栓，用拉具拉出超速挡制动器毂。
    （4）拆卸2挡强制制动带活塞。从外壳上拆下2挡强制制动带液压缸缸盖卡环，用手指按住液压缸缸盖，向液压缸进油孔中吹入压缩空气，将液压缸缸盖和活塞吹出。
    （5）拆出2挡强制制动带销轴，取出制动带。
    （6）取出中间轴，拆下直接挡、倒挡离合器和前进挡离合器组件。
    （7）取出前行星排和齿圈，将自动变速器立起，用木块垫住输出轴，拆下前行星架上的卡环，如图28b）所示。拆出前行星架和行星齿轮组件，如图28c）所示。

    2．超速行星排、单向离合器的分解

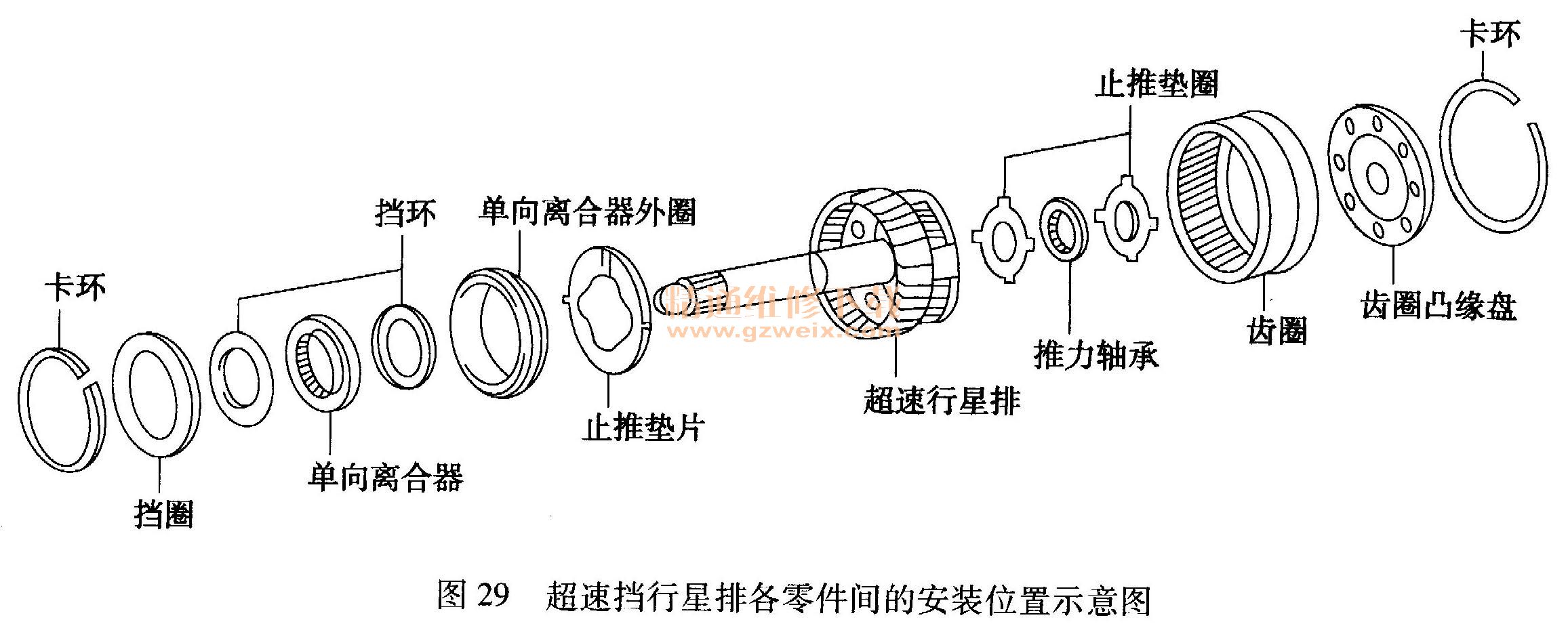

    （1）超速挡行星排各零件间的安装位置如图29所示。在分解过程中，应按顺序分解摆放超速挡组件和前行星排组件。

    （2）拆卸凸缘盘和单向离合器。

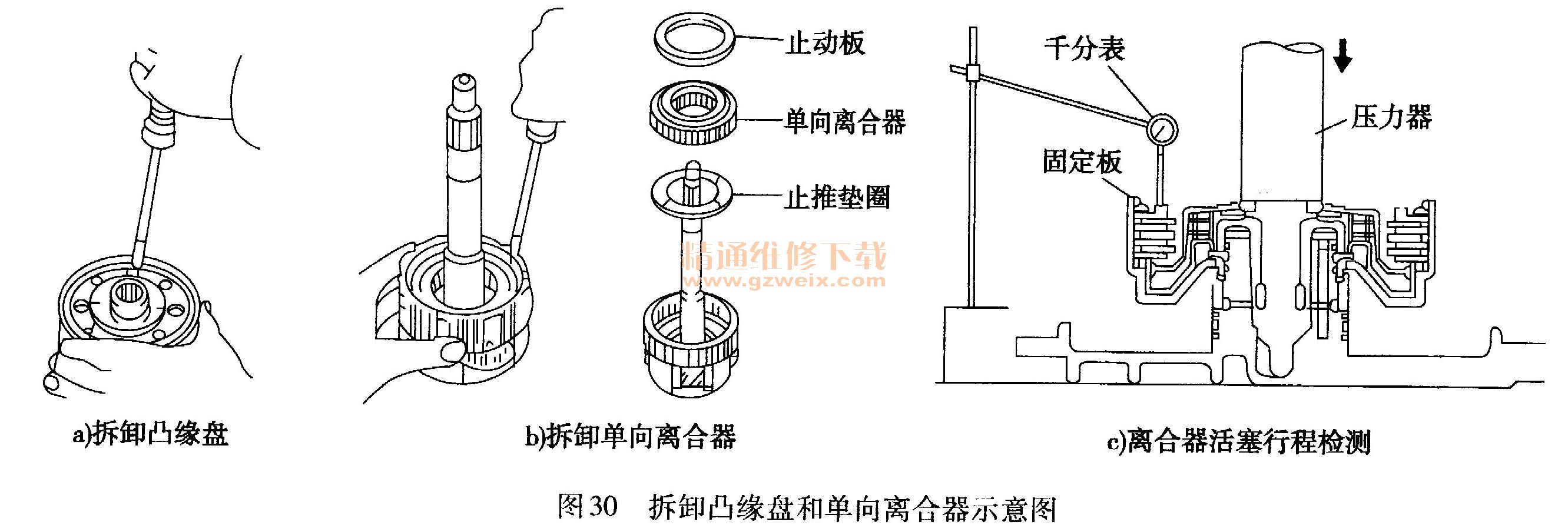

    拆卸凸缘盘、单向离合器和超速挡离合器，离合器活塞行程检查如图30所示。取出卡环，卸下内齿圈凸缘盘；卸下卡环，拆下止动板、单向离合器和止推垫圈，从外滚道上取出单向离合器。使用加入和放出压缩空气（0.5～0. 7MPa）的方法，用专用工具和百分表检测超速挡离合器活塞行程，活塞行程一般为1.5～1. 9mm（技术标准应参照具体车型维修手册，下同）。如果超速挡离合器活塞行程不符合技术要求，则另选用不同规格的凸缘盘进行适配。

    3．超速行星排、单离合器的检查
    超速行星排与单向离合器分解后应进行检查，工作内容有：
    （1）行星齿轮机构的检查
    ①检查行星齿轮和轴有无烧蚀现象。行星齿轮和轴如有出现烧蚀现象（黑边或呈暗紫色），则说明超速挡工作时严重超载，行星轮架或行星轮轴可能已发生变形。检修时如需更换超速行星排总成，或成对更换行星齿轮、行星齿轮架或行星齿轮轴。如果行星齿轮轴本身有旋具插口时，用旋具即可将轴拆下，安装时使用凡士林把轴与筒间的滚针轴承粘好。

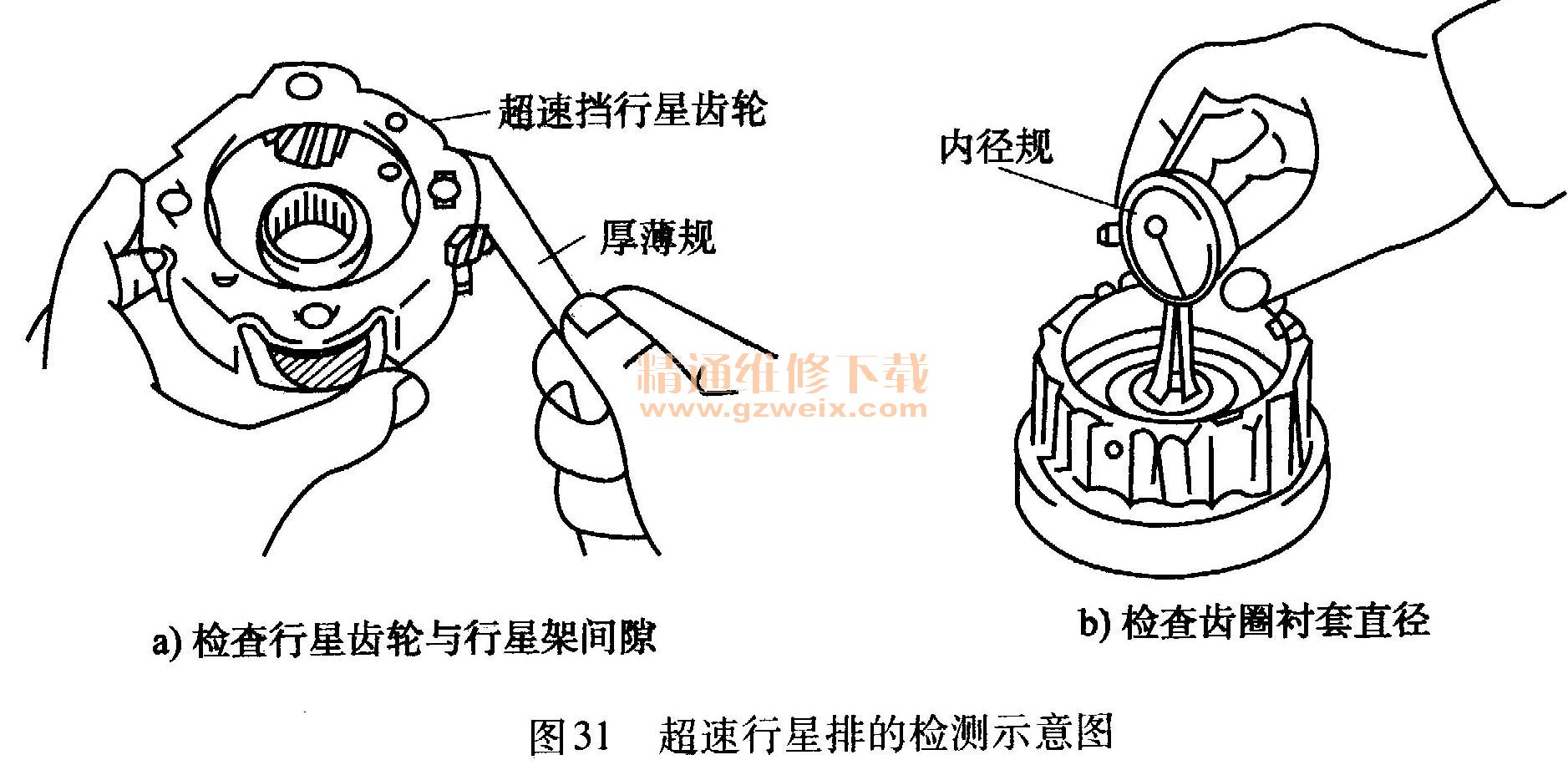

    ②行星齿轮变速机构的工作间隙检测。对行星齿轮变速器需要检测行星齿轮与行星架、齿圈衬套直径，检测方法如图31所示。用厚薄规检测行星齿轮轴向间隙，一般为0.2～0. 6mm，最大不能超过0. 65 mm。齿圈衬套直径检测结果应该符合本型号技术装配要求（具体检测标准请查阅拆卸车型自动变速器的维修规格）。

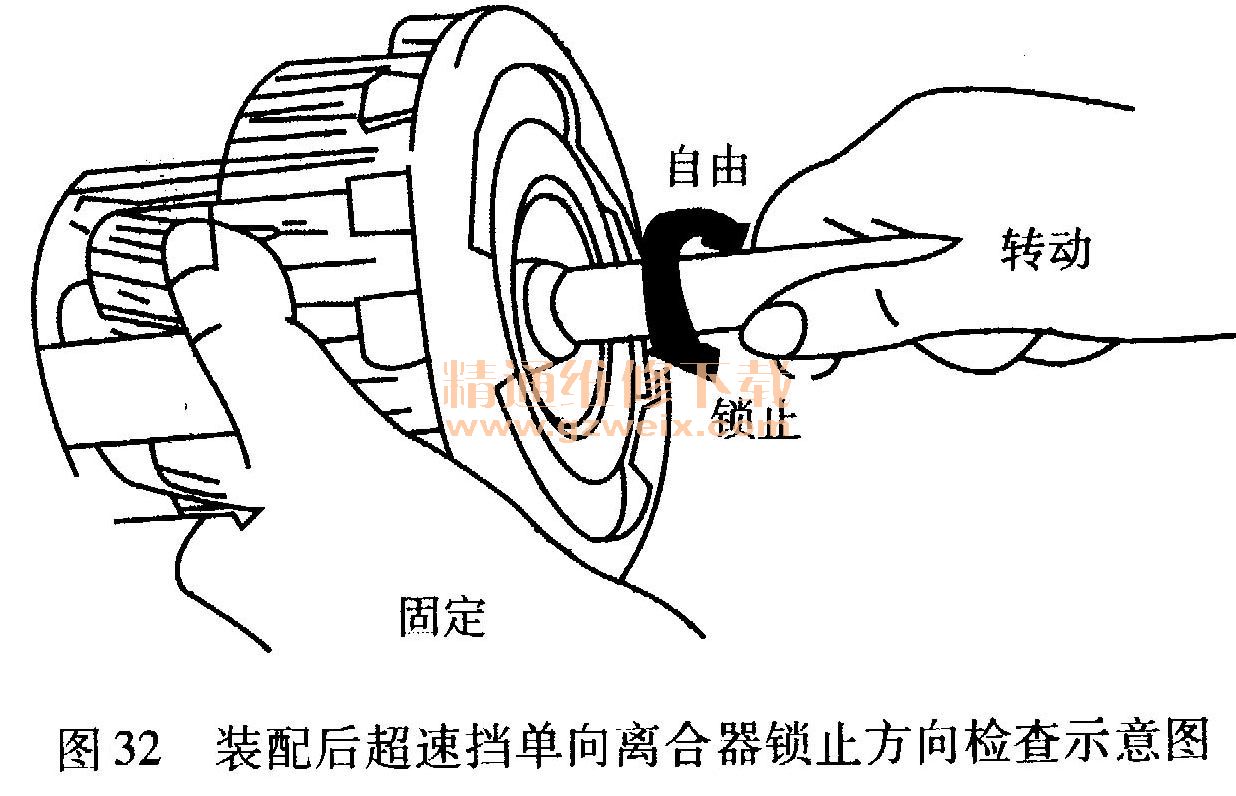

（2）超速挡装配后单向离合器锁止方向检查超速行星排装配后，应该检查超速挡单向离合器的锁止方向是否工作可靠，检查方法按图32所示进行，检查转动输入轴应使该单向离合器外圈（行星架）相对于内圈（超速离合器毂）在逆时针方向（由自动变速器前方向后看，下同）锁止，在顺时针方向可以自由转动。

    4．超速档离合器的检查
    （1）检查超速挡离合器活塞行程
    ①将液压泵放在液力变矩器上，然后将超图32装配后超速挡单向离合器锁止方向检查示意图速挡离合器总成放在液压泵上。

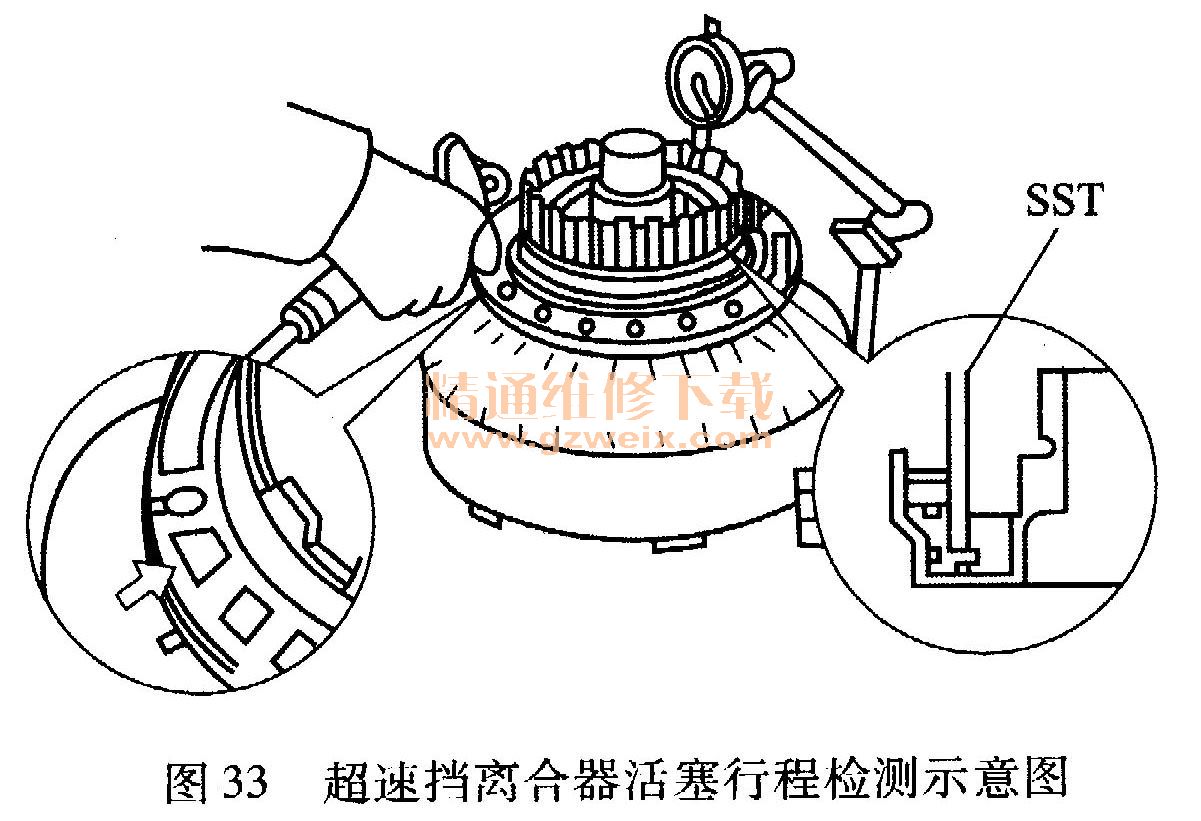

    ②使用加人和放出压缩空气（0.5～0. 7MPa）的方法，用专用工具和百分表检测超速挡离合器活塞行程，如图33所示。活塞行程一般为1.45～1. 70mm（技术标准应参照具体车型维修手册）。如果检测结果不在标准范围之内，应检查原因并检修，直到符合技术要求。

    （2）拆卸凸缘盘与主、从动盘

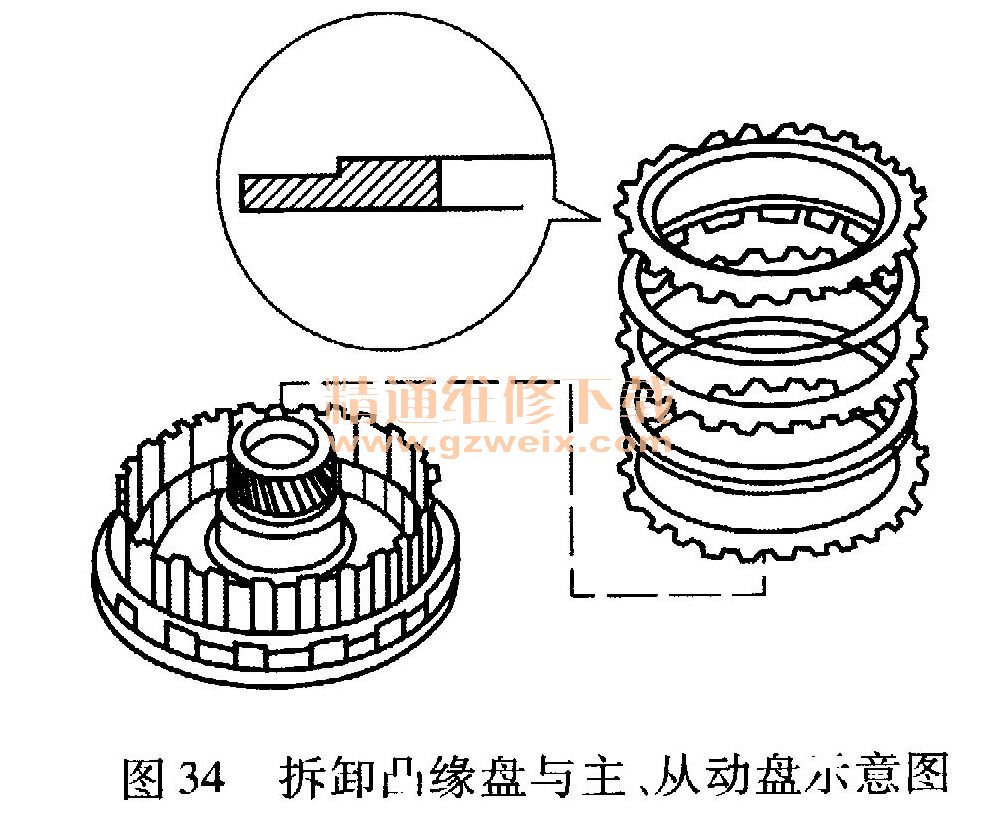

    拆卸凸缘盘和主、从动盘方法，如图34所示。
