车辆自动变速器机械系统的分解检查

来源：本站整理作者：佚名 2017-07-31 14:22:16

    （3）卸下活塞复位弹簧

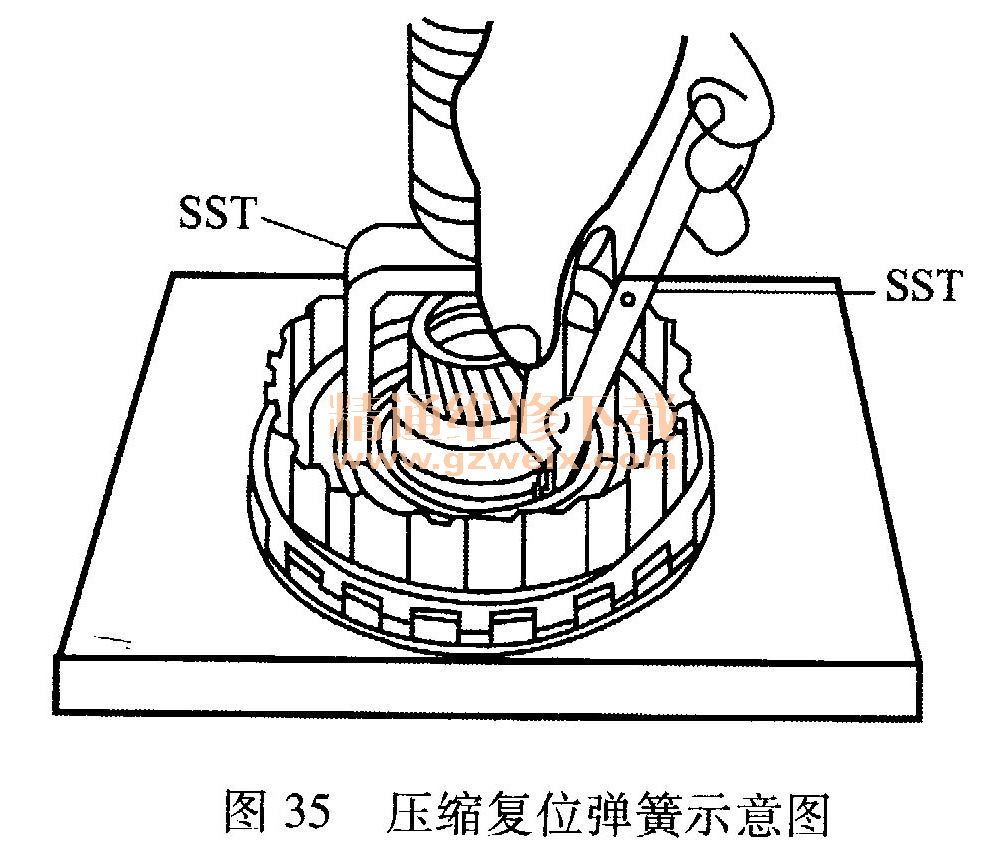

    ①将专用工具放在弹簧保持架上，用压力机压缩复位弹簧，如图35所示。

    ②使用专用工具取出卡环。

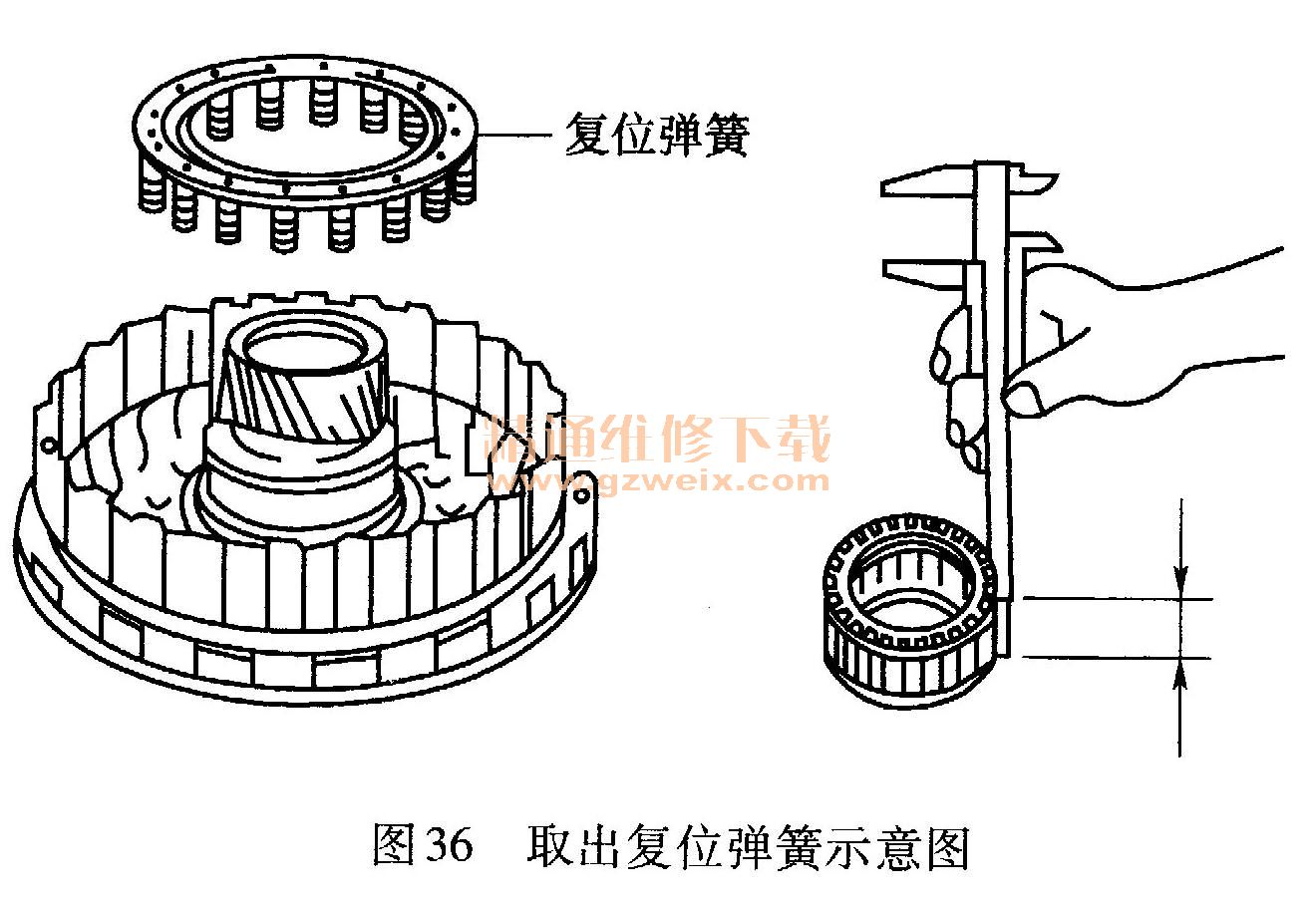

    ③取出活塞复位弹簧，如图36所示。检测活塞弹簧自由长度，不得低于原标准长度的2mm。

（4）拆卸超速挡离合器活塞
    ①将液压泵放在液力变矩器上，然后将超速挡离合器放在液压泵上。

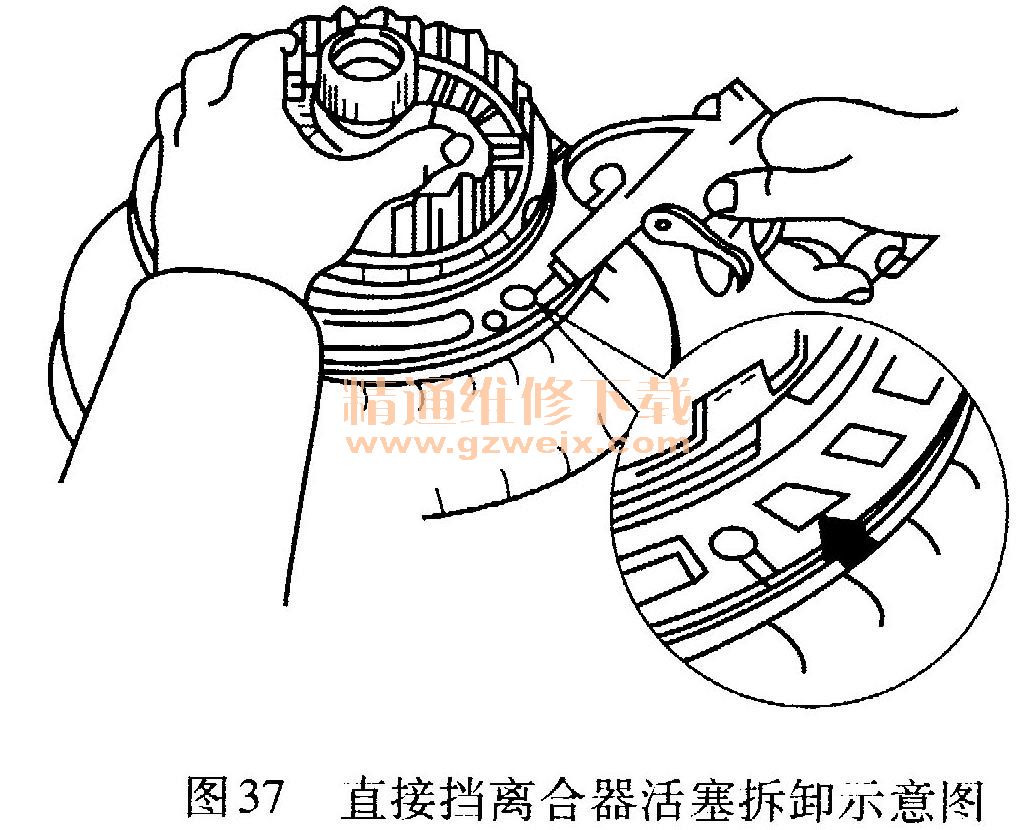

    ②用手握住离合器活塞，对油缸吹压缩空气，取出超速挡离合器活塞，如图37所示。

    ③取下活塞上的O形密封圈。
      （5）检查超速挡离合器主、从动盘与活塞

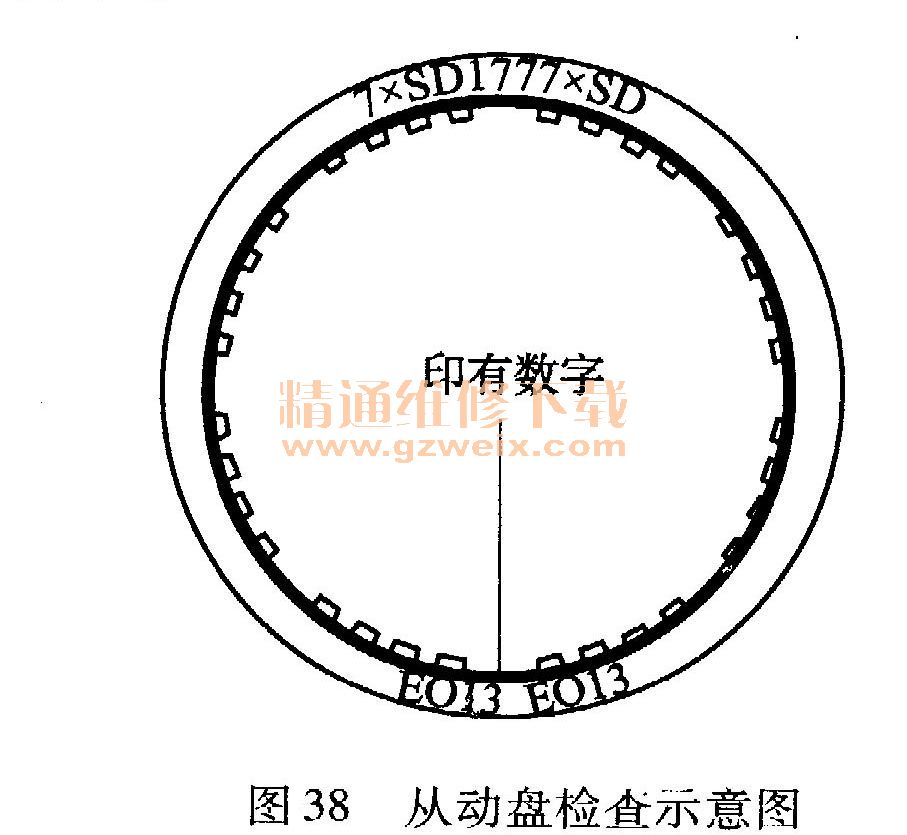

    ①检查超速挡离合器主、从动盘的滑动表面是否磨损或烧伤，必要时应进行更换，如图38所示。如果制动盘衬面有剥落、变色或磨损，则所有的从动盘都应更换，装配新盘之前，应在ATF中浸泡15 min以上（其他离合器、制动器的从动盘检修与此类似）。

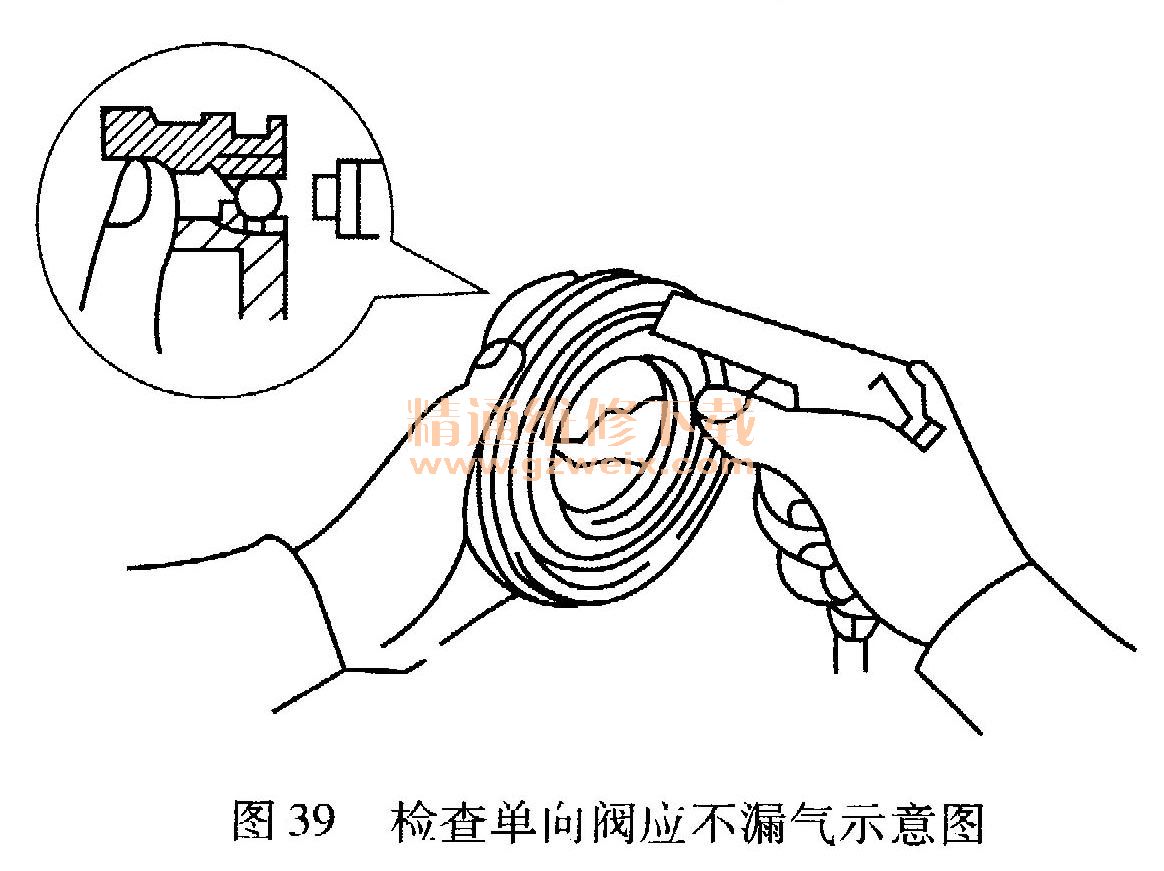

②检查离合器活塞单向阀是否可靠有效，加压缩空气检查，单向阀不应漏气，方法如图39所示。

    （6）检查超速挡离合器复位弹簧

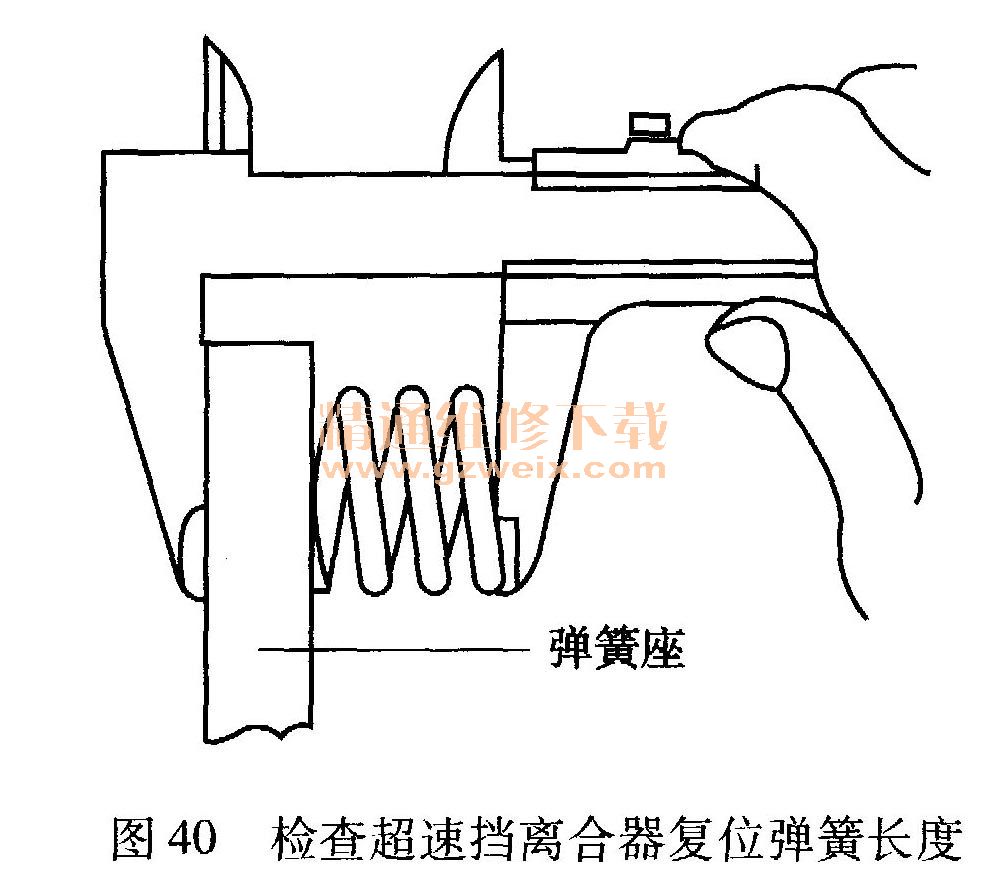

    检查超速挡离合器的复位弹簧自由长度，标准自由长度一般为15. 8mm，如图40所示。

    （7）检查超速挡离合器转毂衬套

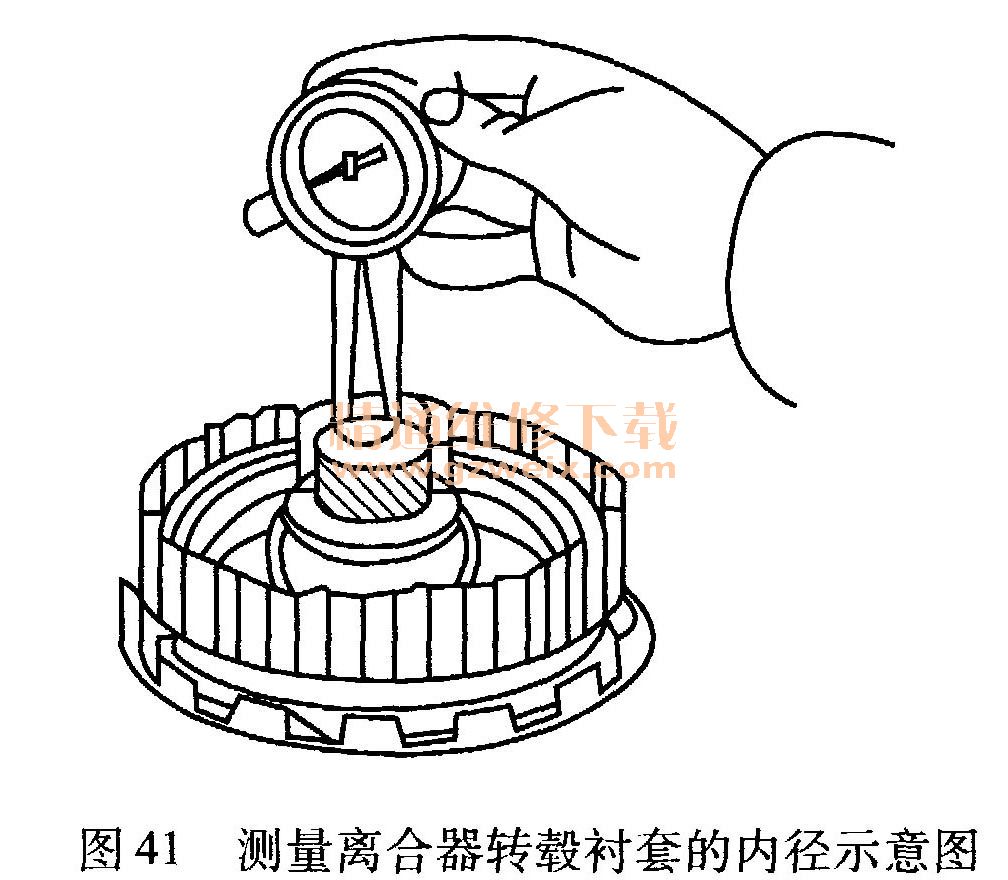

    使用百分表测量离合器转毂衬套的内径，最大直径应符合技术标准要求，如图41所示。如果内径大于最大值，则更换离合器转毂。

          图40检查超速挡离合器复位弹簧长度图41测量离合器转毂衬套的内径示意图。
    超速行星排、单向离合器与超速挡离合器的装配与拆卸工序相反，安装前，应使用ATF清洗、浸泡后再行安装为宜。
